Sobre as conexões da tela

Há duas maneiras de conectar uma tela à Base Unit:

• HDMI

• USB-C

  • Usando um cabo USB-C.
  • Usando um adaptador USB-C para HDMI.

Conexões de tela dupla

Podem ser conectadas duas telas à Base Unit em simultâneo. Uma deve estar conectada por HDMI e a outra por USB-C.

ClickShare suporta a funcionalidade de toque se a tela de toque estiver conectada por USB-C e essa conexão estiver configurada na posição “1” no configurador. Para obter mais informações, consulte “Tela sensível ao toque”.

Siga os dois procedimentos para conectar ambas as telas.

Conexão HDMI

1. Conecte um cabo “HDMI” da porta “Saída HDMI” da Base Unit à porta “Entrada HDMI” do monitor. (referência 1)



   Quando a tela estiver devidamente configurada, a tela inicial do ClickShare será exibida no monitor.

2. A tela é sensível ao toque? (suportado somente em uma configuração de tela única)

   • Sim, conecte um cabo “USB-A” a uma das portas “USB-A” da Base Unit. (referência 2, Imagem 5–4)
   • Não, a conexão HDMI foi realizada.

Conexão USB-C

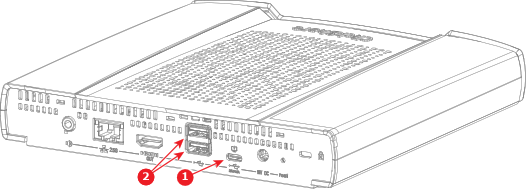

1. Conecte uma tela à porta “USB-C” na parte traseira da Base Unit com um cabo “USB-C” ou um adaptador “USB-C para HDMI”. (referência 1)



   Quando a tela estiver devidamente configurada, a tela inicial do ClickShare será exibida no monitor.

2. A tela é sensível ao toque?



   Observação: No caso de configuração de uma tela dupla, verifique se a tela sensível ao toque está configurada na posição “1” no configurador. Para obter mais informações, consulte “Tela sensível ao toque”.
   • Sim e a funcionalidade de toque é suportada através da conexão “USB-C”.
   • Sim e a funcionalidade de toque não é suportada através da conexão “USB-C”. Conecte um cabo “USB-A” à porta “USB-A” da Base Unit. (referência 2, Imagem 5–5)
   • Não, a conexão USB-C foi realizada.
