5.3.7 Модульная установка

О модульной установке

Если конференц-зал оснащен модульным контроллером, ClickShare можно интегрировать с помощью модульной установки. Предоставление ClickShare возможности совместного использования и проведения конференций с использованием всех доступных функций конференц-зала.

Примечание. Невозможно выполнить сопряжение нового Button в режиме модульной настройки с Base Unit в режиме системы конференц-зала!
Инструкции по подсоединению

  1. Установите соединения в задней части CX-50 Gen2.

    1. Подключите кабель HDMI от порта HDMI out ClickShare к порту HDMI in контроллера зала (выноска 1).
    2. Подключите кабель USB от порта USB-A или USB-C сзади ClickShare к внешним периферийным устройствам (выноска 2).

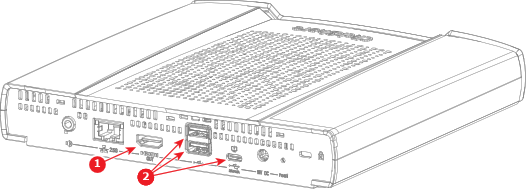

    Изображение 5–10 Расположение задних боковых соединений
    1
    Подключение для контроллера конференц зала
    2
    Варианты подключения периферийных устройств

  2. Подключите кабель USB-A — USB-C от порта USB-C спереди ClickShare к разъему USB-A компьютера конференц-зала (выноска 3).

    Изображение 5–11 Расположение передних боковых соединений
    1
    Подключение к компьютеру конференц зала
  3. Включите модульный конференц-зал в конфигураторе ClickShare. Дополнительные сведения см. в разделе “Переключение периферийных устройств”
