О подключениях дисплеев

Есть два способа подключения дисплея к Base Unit:

• HDMI

• USB-C

  • Использование кабеля USB-C.
  • Использование адаптера USB-C — HDMI.

Подключение к двум дисплеям

Вы можете одновременно подключить к Base Unit два дисплея. Один должен быть подключен с помощью соединения HDMI, а другой — через соединение USB-C.

ClickShare поддерживает сенсорную функцию, если сенсорный дисплей подключен через USB-C и это соединение настроено в конфигураторе в положении “1”. Дополнительные сведения см. в разделе “Сенсорный экран”.

Выполните обе процедуры для подключения обоих дисплеев.

Соединение HDMI

1. Подключите кабель HDMI от порта HDMI out Base Unit к порту HDMI in дисплея. (выноска 1)



   Когда дисплей будет правильно настроен, на мониторе отобразится заставка настройки ClickShare.

2. Дисплей с сенсорным экраном? (поддерживается только в конфигурации с одним дисплеем)

   • Да: подключите кабель USB-A к одному из портов USB-A на Base Unit. (выноска 2, Изображение 5–4)
   • Нет: соединение HDMI установлено.

Подключение USB-C

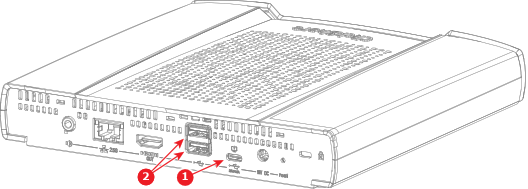

1. Подключите дисплей к порту USB-C на задней панели Base Unit с помощью кабеля USB-C или адаптера USB-C — HDMI. (выноска 1)



   Когда дисплей будет правильно настроен, на мониторе отобразится заставка настройки ClickShare.

2. Дисплей с сенсорным экраном?



   Примечание. При настройке с двумя дисплеями убедитесь, что сенсорный дисплей настроен в конфигураторе в положении “1”. Дополнительные сведения см. в разделе “Сенсорный экран”.
   • Да и сенсорная функция поддерживается через соединение USB-C.
   • Да и сенсорная функция не поддерживается через соединение USB-C, подключите кабель USB-A к порту USB-A на устройстве Base Unit. (выноска 2, Изображение 5–5)
   • Нет: соединение USB-C установлено.
