5.3.7 模組化設定

關於模組化設定

如果會議室配備模組化房間控制器，則 ClickShare 可以與模組化設定整合。允許 ClickShare 共享和會議使用所有可用的房間功能。

註： 在模組化設定模式與 Base Unit 室內系統模式下，無法配對新 Button！
連接方法

  1. 在 CX-50 Gen2 背面進行連接。

    1. 將「HDMI」連接線從 ClickShare 的「HDMI 輸出」埠連接到房間控制器（參考點 1）的「HDMI 輸入」埠。
    2. 將「USB」連接線從位於 ClickShare 背面的「USB-A」或「USB-C」埠連接到外部周邊設備（參考點 2）。

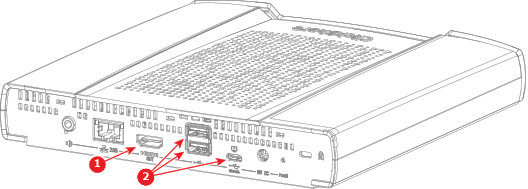

    圖片 5–10 背面連接的位置
    1
    房間控制器的連接
    2
    周邊設備的連接選項

  2. 將「USB-A 轉 USB-C」連接線從 ClickShare 正面的「USB-C」埠連接到房間 PC（參考點 3）的「USB-A」。

    圖片 5–11 正面連接的位置
    1
    房間 pc 的連接
  3. 在 ClickShare 配置程式中啟用模組化房間。如需更多資訊，請參閱 “周邊設備切換”
