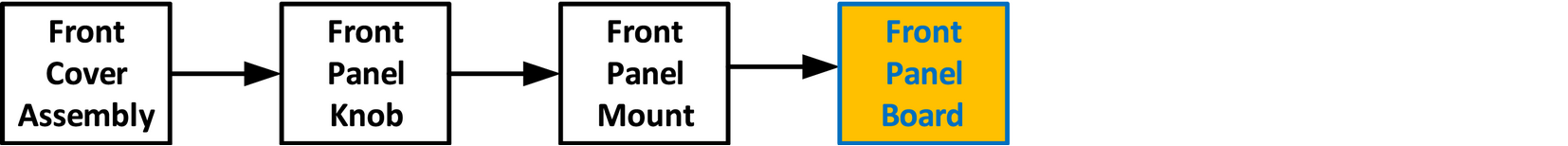

مخطط التدفق
15.12 لوحة اللوحة الأمامية
القطع المعنية
| لوحة اللوحة الأمامية |
الأدوات الضرورية
عدد واحد مفك براغي فيليبس #2
كيفية إزالة لوحة اللوحة الأمامية

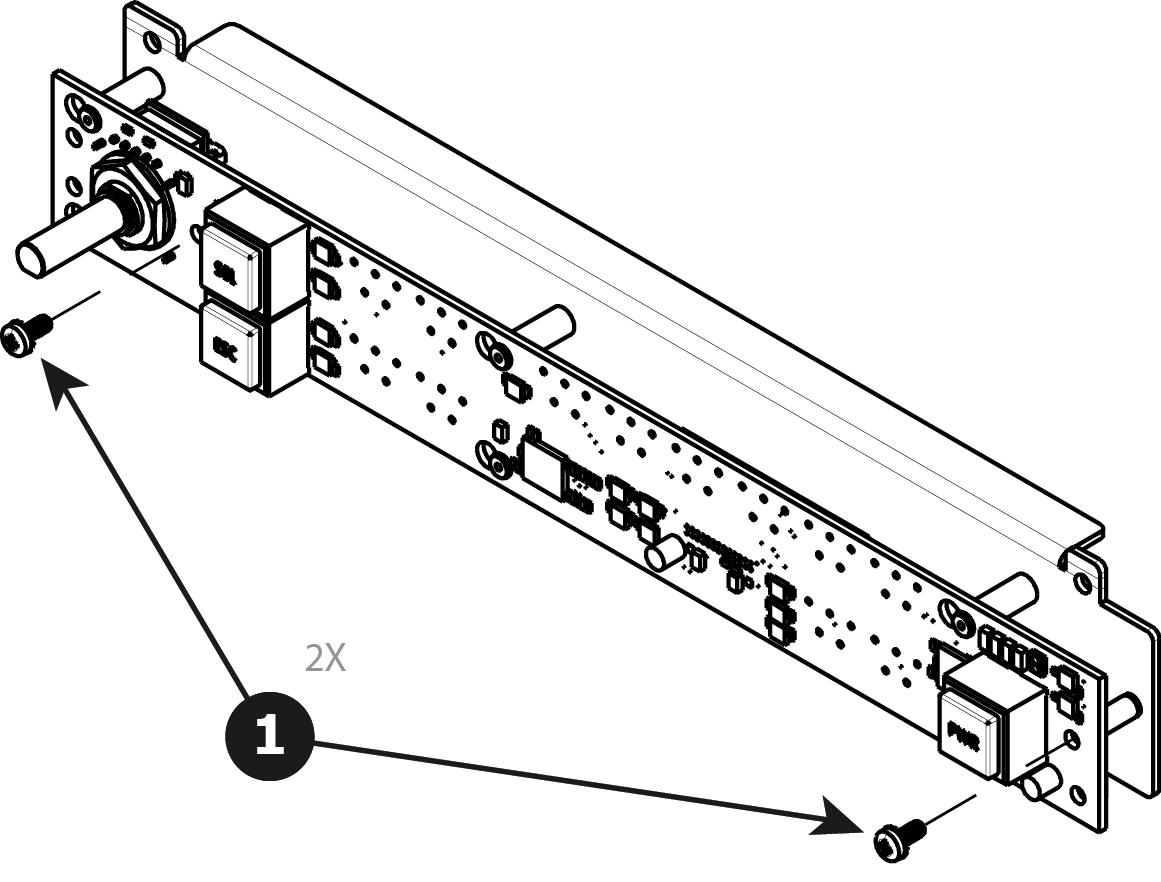

قم بفك البرغيين (4-40×0.25) اللذين يثبتان لوحة الدوائر المطبوعة بالحامل الأمامي.

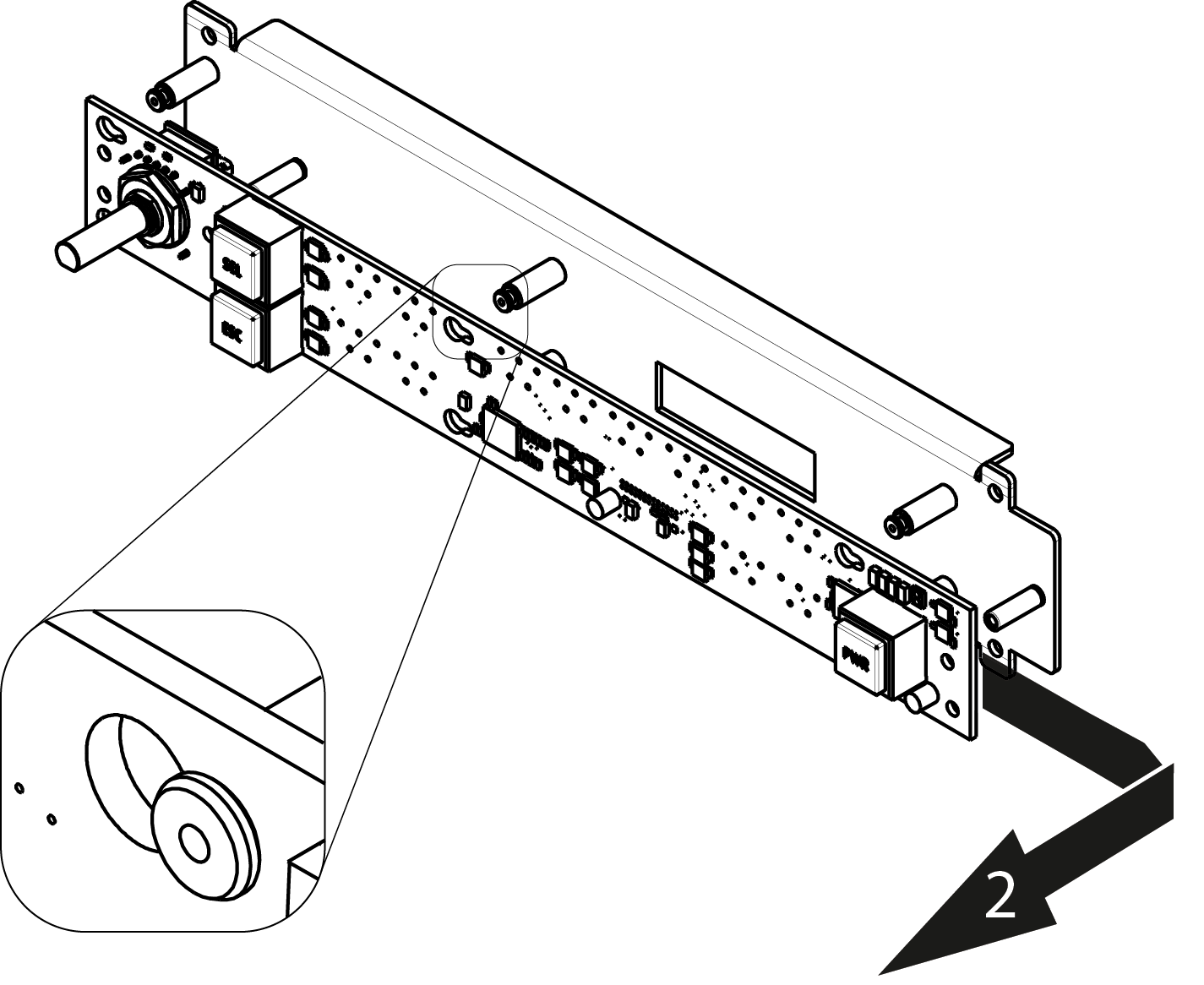

صورة 15–25 انقل PCB إلى اليمين ثم للخارج لتحريرها من الحامل.
صورة 15–26
كيفية تركيب لوحة اللوحة الأمامية
لتثبيت لوحة اللوحة الأمامية، اتبع الإجراء نفسه بالترتيب العكسي.
