مخطط التدفق
16.7 وحدة الإمداد بالطاقة

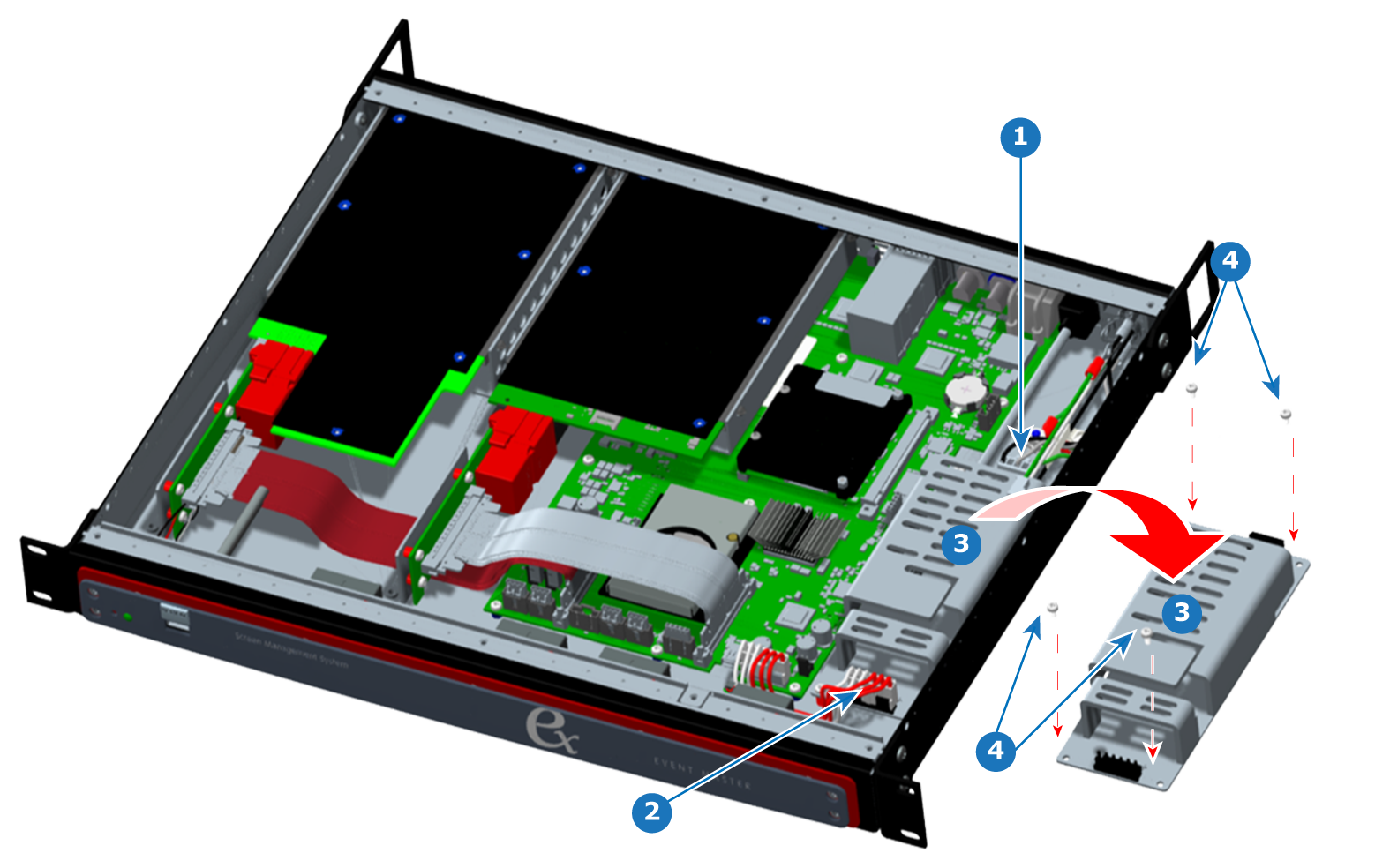

نظرة عامة
- 1
- مجموعة كبل إدخال التيار المتردد
- 2
- مجموعة كبل إدخال التيار المباشر
- 3
- وحدة الإمداد بالطاقة
- 4
- براغي SEMS مقاس 4-40 ×25
القطع المعنية
| وحدة إمداد بالطاقة بقوة 132 واط، وجهد 12 فولت |
| مجموعة كبل إدخال التيار المباشر |
| مجموعة كبل إدخال التيار المتردد |
| براغي SEMS مقاس 4-40 ×25 (×4) |
الأدوات الضرورية
- عدد واحد مفك براغي فيليبس #1
- عدد واحد مفك براغي فيليبس #2
كيفية إزالة وحدة الإمداد بالطاقة
- أزِل الغطاء العلوي.
- افصل كبل طاقة التيار المباشر عن الجزء الخلفي من وحدة الإمداد بالطاقة.
- افصل كبل إدخال التيار المتردد عن الجزء الأمامي من وحدة الإمداد بالطاقة.
- أزِل مسامير SEMS الأربعة مقاس 4-40 ×25 التي تربط وحدة الإمداد بالطاقة بالشاسيه.
- أزِل وحدة الإمداد بالطاقة من الشاسيه.
كيفية تركيب وحدة الإمداد بالطاقة
لتثبيت وحدة الإمداد بالطاقة في شاسيه EX، اتبع خطوات إجراء الإزالة بترتيب عكسي.

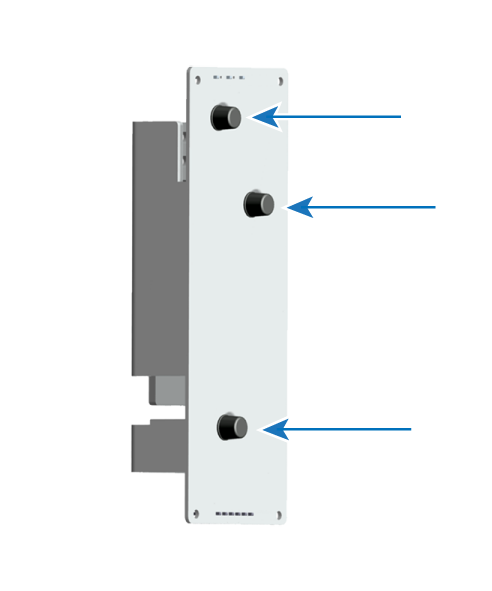

ملاحظة: تأكد من أن النقاط الدائرية ذاتية اللصق المطاطية الثلاثة في الجزء السفلي من وحدة إمداد بالطاقة قبل تثبيت وحدة إمداد بالطاقة في الشاسيه. راجع صورة 16–10.
