10.7 نظرة عامة على الجانب الخلفي من EC-200/EC-210
نظرة عامة
صورة 10–7 نظرة عامة على الجانب الخلفي من EC-200- 1
- مفتاح الطاقة
- 2
- مقبس الطاقة
- 3
- منفذ مروحة PSU، يجب ألا يكون مسدودًا
- 4
- نقطة تثبيت قفل Kensington
- 5
- 2× موصل خرج DVI لإشارة HD DVI قياسية
- 6
- 2× موصل شبكة Ethernet RJ45
- 7
- 4× موصل USB A للأجهزة الطرفية المزودة بـ USB، مثل الماوس ولوحة المفاتيح
- 8
- لوحة الإدخال/الإخراج الخلفية
- 9
- ضوء التأثيرات الحمراء (موجود خلف فتحات التهوية الخلفية)
نظرة عامة على EC-210

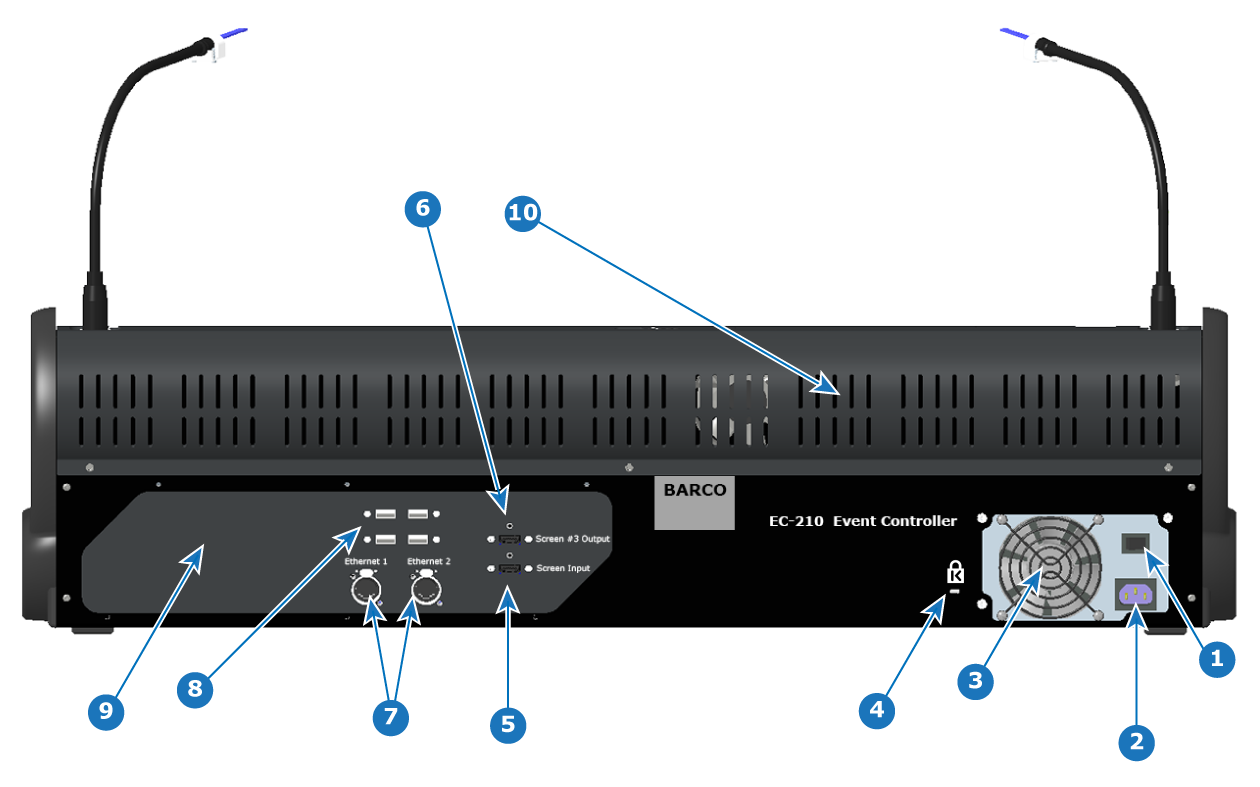

صورة 10–8 نظرة عامة على الجانب الخلفي من EC-210- 1
- مفتاح الطاقة
- 2
- مقبس الطاقة
- 3
- منفذ مروحة PSU، يجب ألا يكون مسدودًا
- 4
- نقطة تثبيت قفل Kensington
- 5
- موصِّل إدخال HDMI
- 6
- موصِّل إخراج HDMI
- 7
- 2× موصل شبكة Ethernet RJ45
- 8
- 4× موصل USB A للأجهزة الطرفية المزودة بـ USB، مثل الماوس ولوحة المفاتيح
- 9
- لوحة الإدخال/الإخراج الخلفية
- 10
- ضوء التأثيرات الحمراء (موجود خلف فتحات التهوية الخلفية)
