بشكل عام
تحتوي بطاقة إدخال HDMI/DisplayPort على موصِلات HDMI ذات 19 سنًا والتي يمكن أن تدعم إشارة فيديو HDMI، واثنين من موصلات DisplayPort ذات 20 سنًا تدعم إشارة فيديو DisplayPort.

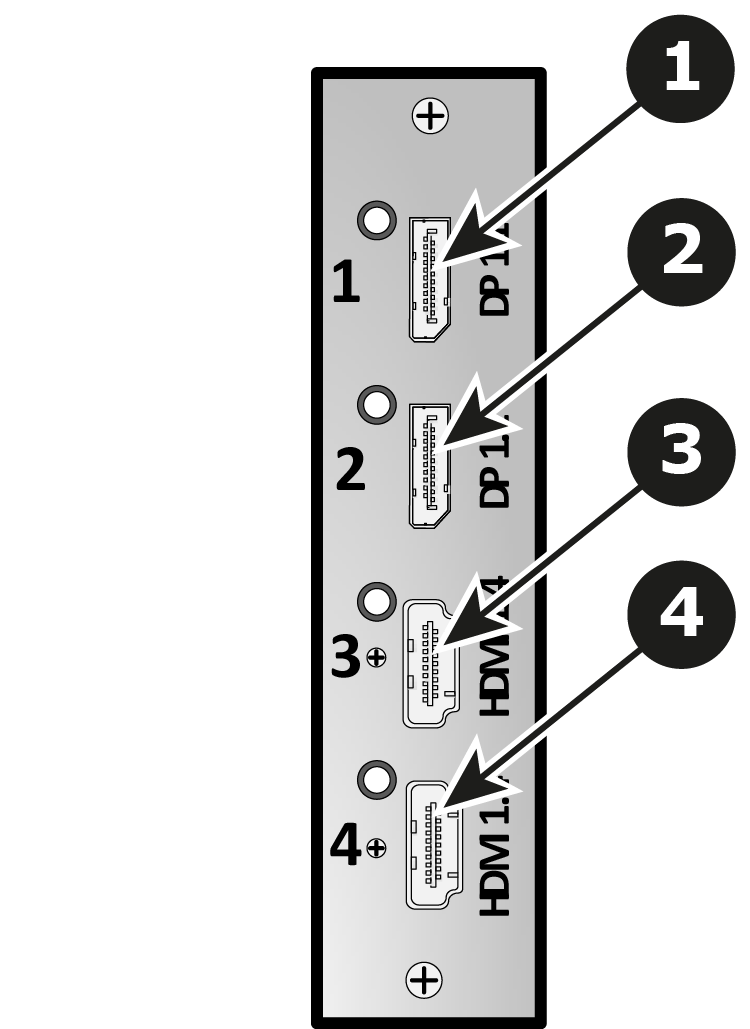

يوضح الشكل أدناه موصلات اللوحة الخلفية لبطاقة إدخال HDMI/DisplayPort:
| 1 | موصِّل Displayport — Displayport 1 بمصباح LED يتحول إلى اللون الأخضر عند اكتشاف مزامنة صالحة |
| 2 | موصِّل Displayport — Displayport 2 بمصباح LED يتحول إلى اللون الأخضر عند اكتشاف مزامنة صالحة |
| 3 | موصِّل HDMI — بمصباح HDMI 1 يتحول إلى اللون الأخضر عند اكتشاف مزامنة صالحة |
| 4 | موصِّل HDMI — بمصباح HDMI 2 يتحول إلى اللون الأخضر عند اكتشاف مزامنة صالحة |
