15.7 مجموعة الغطاء الأمامي

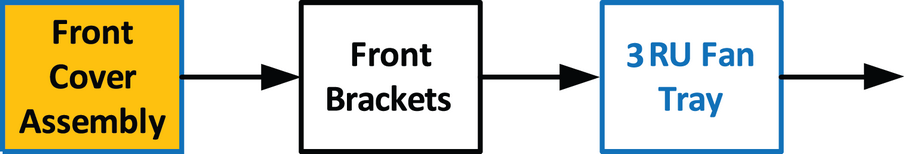

مخطط التدفق
صورة 15–8

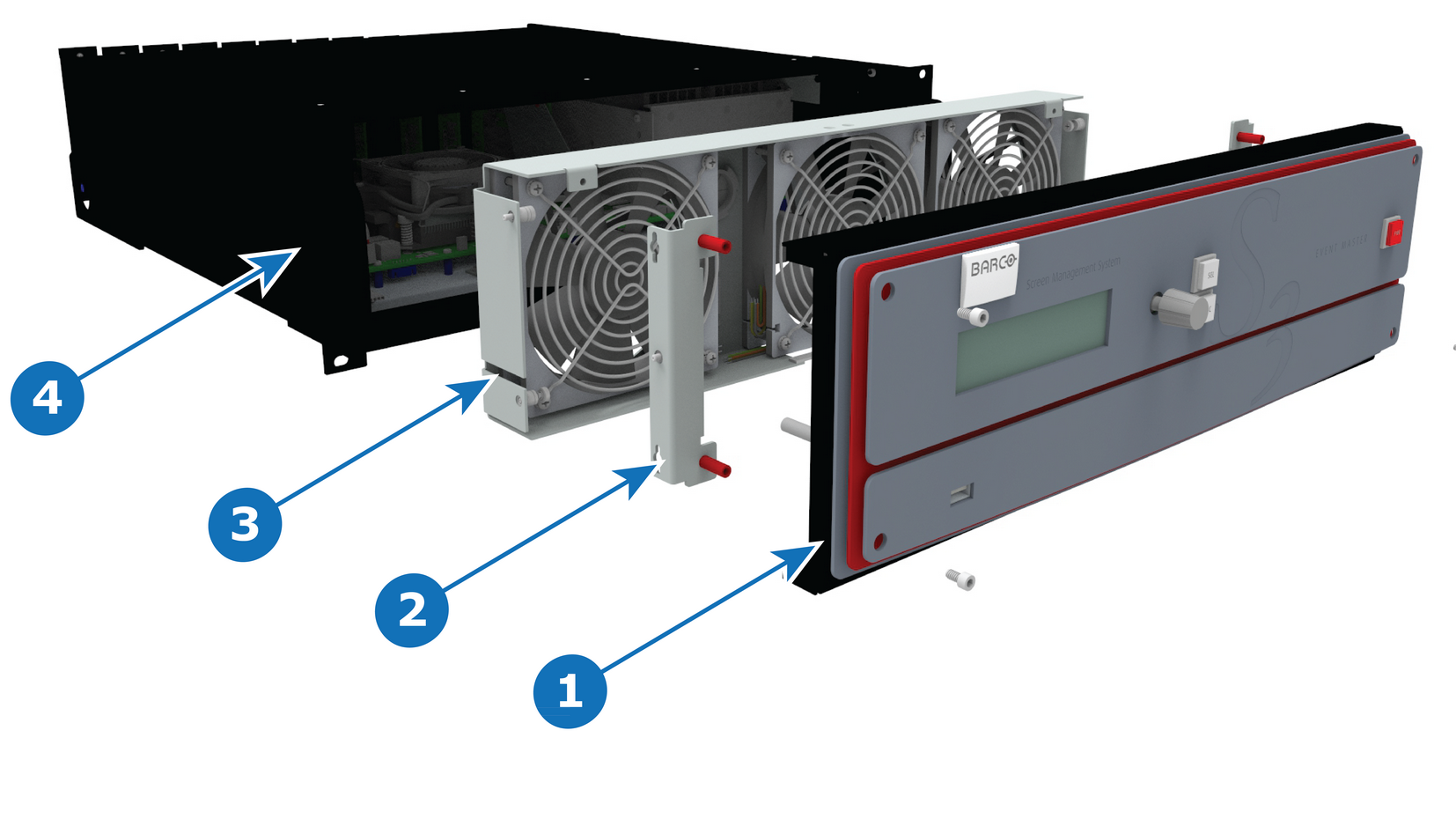

نظرة عامة
صورة 15–9
1
مجموعة الغطاء الأمامي
2
الدعامات الأمامية
3
درج مروحة 3RU
4
وحدة Event Master
الأدوات الضرورية

عدد واحد مفك براغي سداسي بمقاسي 0.05 بوصة، 7.05 بوصة (توفره Barco في العبوة الأصلية).

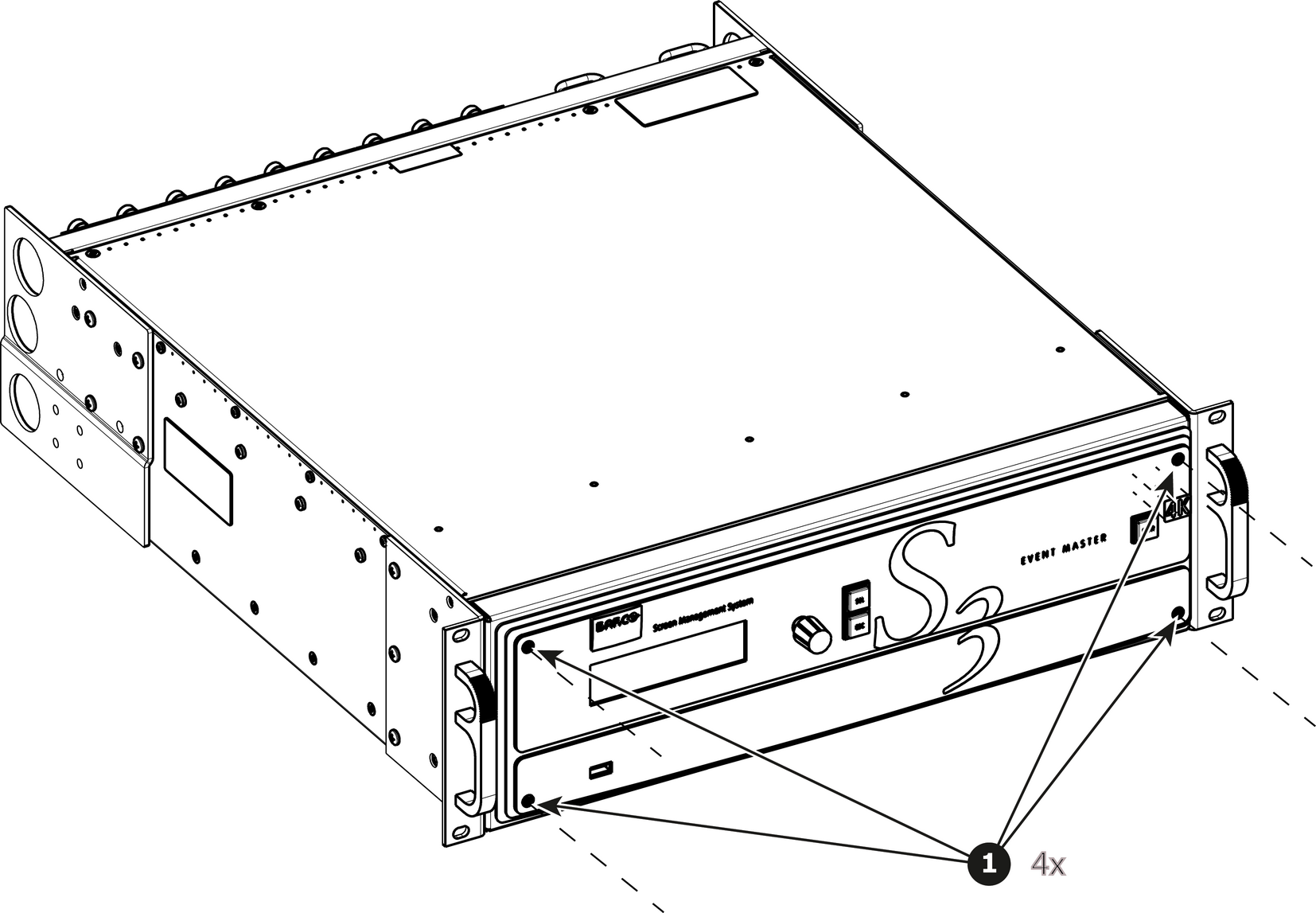

صورة 15–10
كيفية إزالة مجموعة الغطاء الأمامي

  1. استخدم مفك البراغي السداسي لإزالة البراغي الأربعة (سداسي 6-32x.25) التي تثبّت الغطاء الأمامي بالدعامات الموجودة خلفه.

    ملاحظة: تدخل المصدات في الفتحات في الصحيفة المعدنية لمحاذاة المرفق الأمامي بشكل صحيح.
    صورة 15–11

  2. اسحب الغطاء الأمامي للخارج وضعه بشكل مسطح أمام الوحدة.

    في هذه المرحلة، ما يزال هناك 3 كبلات تربط الغطاء الأمامي بالوحدة.

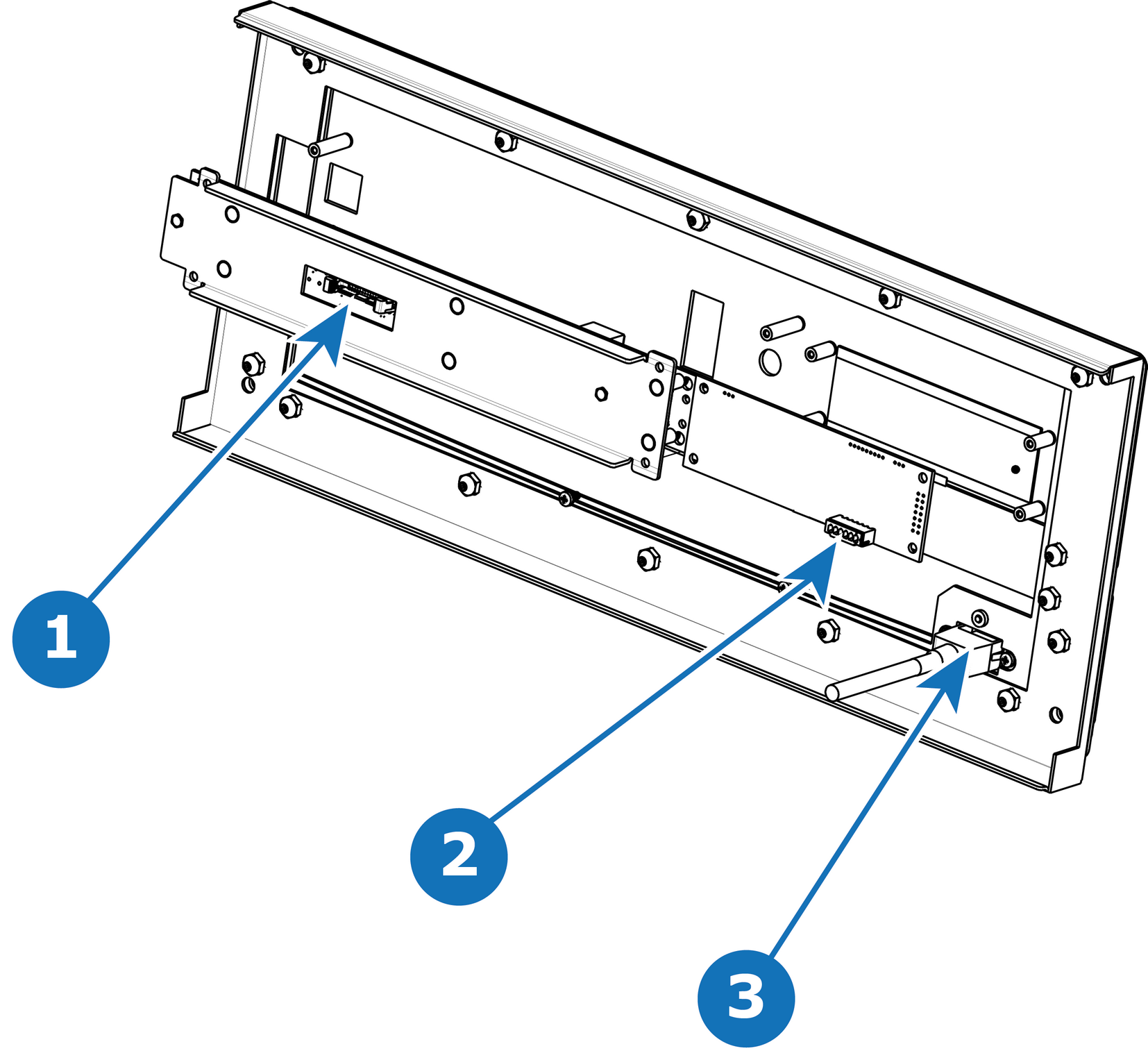

    صورة 15–12
    1
    موصِّل اللوحة الأمامية
    2
    موصِّل VFD
    3
    موصِّل USB
  3. اسحب المزلاج بعيدًا عن الموصِلات واسحب اللوحة الأمامية المسطحة بعيدًا برفق.
  4. أزِل الكبلات كما هو موضح في الإجراءات ذات الصلة (موصلات VFD وUSB واللوحة الأمامية).
كيفية تركيب مجموعة الغطاء الأمامي

لتثبيت مجموعة الغطاء الأمامي، اتبع الإجراء نفسه بالترتيب العكسي.
