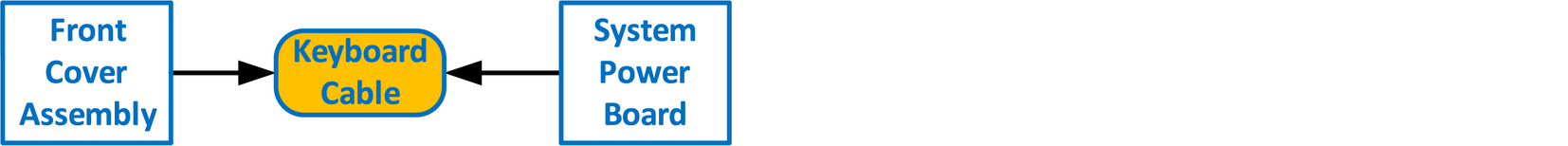

مخطط التدفق

ملاحظة: يقوم كبل لوحة المفاتيح الشريطي المسطح بتوصيل اللوحة الأمامية بلوحة الطاقة للنظام. يقدم هذا الإجراء التعليمات حول كيفية فصل الكبل من كلا الجانبين.

القطع المعنية

الأدوات الضرورية

• عدد واحد مفك براغي فيليبس #2
• مفك براغي سداسي

كيفية إزالة كبل لوحة المفاتيح

1. اتبع الخطوات المفصلة في الإجراءات الأخرى لإزالة مجموعة الغطاء الأمامي والدعامات الأمامية ومرشح EMI* ودرج المروحة 3RU ودرج المروحة 1RU. تأكد من فصل كبل لوحة المفاتيح عن لوحة اللوحة الأمامية.



   ملاحظة: لم يعد مرشح EMI مطلوبًا، وبمكن إزالته. إذا لم يُترك مرشح EMI في موضعه، يتطلب إجراء صيانة. راجع “إجراءات صيانة E2”.
2. أزِل وحدات الإمداد بالطاقة من الوحدة.
3. اقلب الوحدة رأسًا على عقب واتبع الخطوات المفصلة في الإجراءات الأخرى لإزالة اللوحة السفلية ووحدة CPU من لوحة طاقة النظام.
4. أزِل كبلات USB وVFD و3RU و1RU المتصلة بلوحة طاقة النظام.
5. أزِل البراغي التي تربط لوحة طاقة النظام بالمصدات.
6. ارفع لوحة طاقة النظام من المصدات واقلبها، لكن لا تمدها كثيرًا.

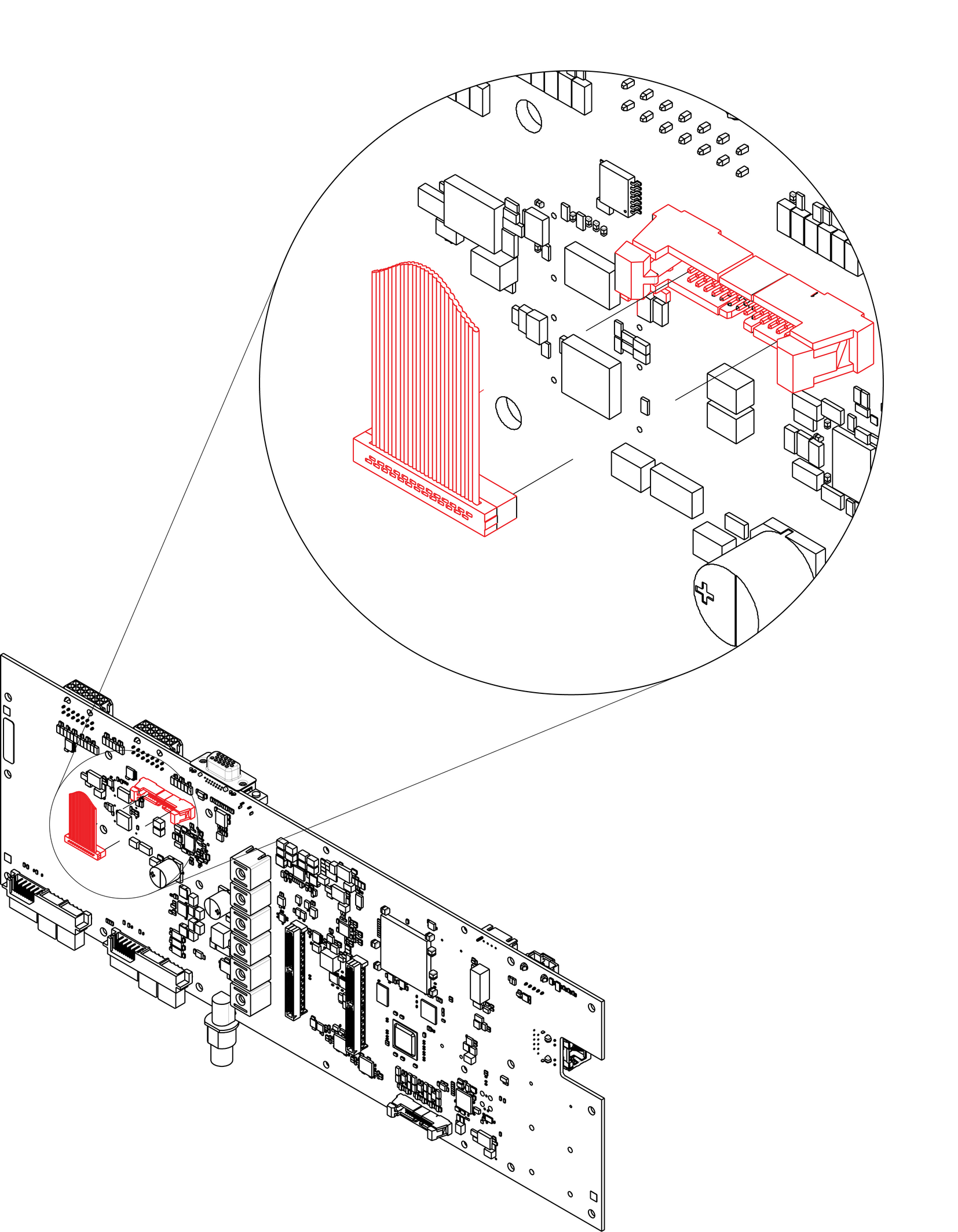

7. حدّد مكان موصِّل لوحة المفاتيح وادفع المزالج للخارج لتحرير الكبل.





   ملاحظة: يتم عرض بطاقة نظام الجيل الأول فقط، ولكن هذا الاتصال هو نفسه في بطاقة نظام الجيل الثاني.
8. أزِل الكبل بعناية من الوحدة.

كيفية تثبيت كبل لوحة المفاتيح

لتركيب كبل لوحة المفاتيح، اتّبع نفس الإجراء بالترتيب العكسي.

ملاحظة: هناك مفتاح على الموصل لمنع الإدخال غير الصحيح للكبل.
