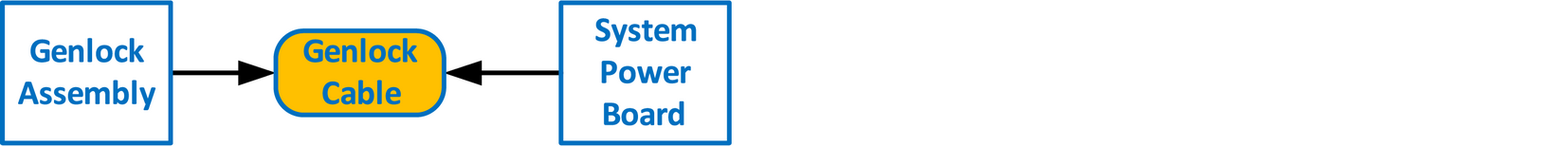

مخطط التدفق
ملاحظة: يقوم كبل جهاز تزامن الإشارات الشريطي المسطح بتوصيل مجموعة جهاز تزامن الإشارات بلوحة الطاقة للنظام. يقدم هذا الإجراء التعليمات حول كيفية فصل الكبل من كلا الجانبين.
ملاحظة: تأكد من تعشيق المزاليج بالكامل لمنع الكبل من التفكيك.
14.28 كبل Genlock
القطع المعنية
| مجموعة أطقم الكبلات |
الأدوات الضرورية
- عدد واحد مفك براغي فيليبس #2
- مفك براغي سداسي
كيفية إزالة كبل Genlock
- أزِل مجموعة Genlock وافصل كبل Genlock من اللوحة. اتبع التعليمات الموضحة في القسم السابق.
- اقلب الوحدة رأسًا على عقب واتبع الخطوات المفصلة في الإجراءات الأخرى لإزالة اللوحة السفلية ووحدة CPU من لوحة طاقة النظام.
- أزِل كبلات USB وVFD و3RU و1RU المتصلة بلوحة طاقة النظام.
- أزِل البراغي التي تربط لوحة طاقة النظام بالمصدات.
- ارفع لوحة طاقة النظام من المصدات واقلبها، لكن لا تمدها كثيرًا.
افصل جانب كبل Genlock المتصل بلوحة طاقة النظام.

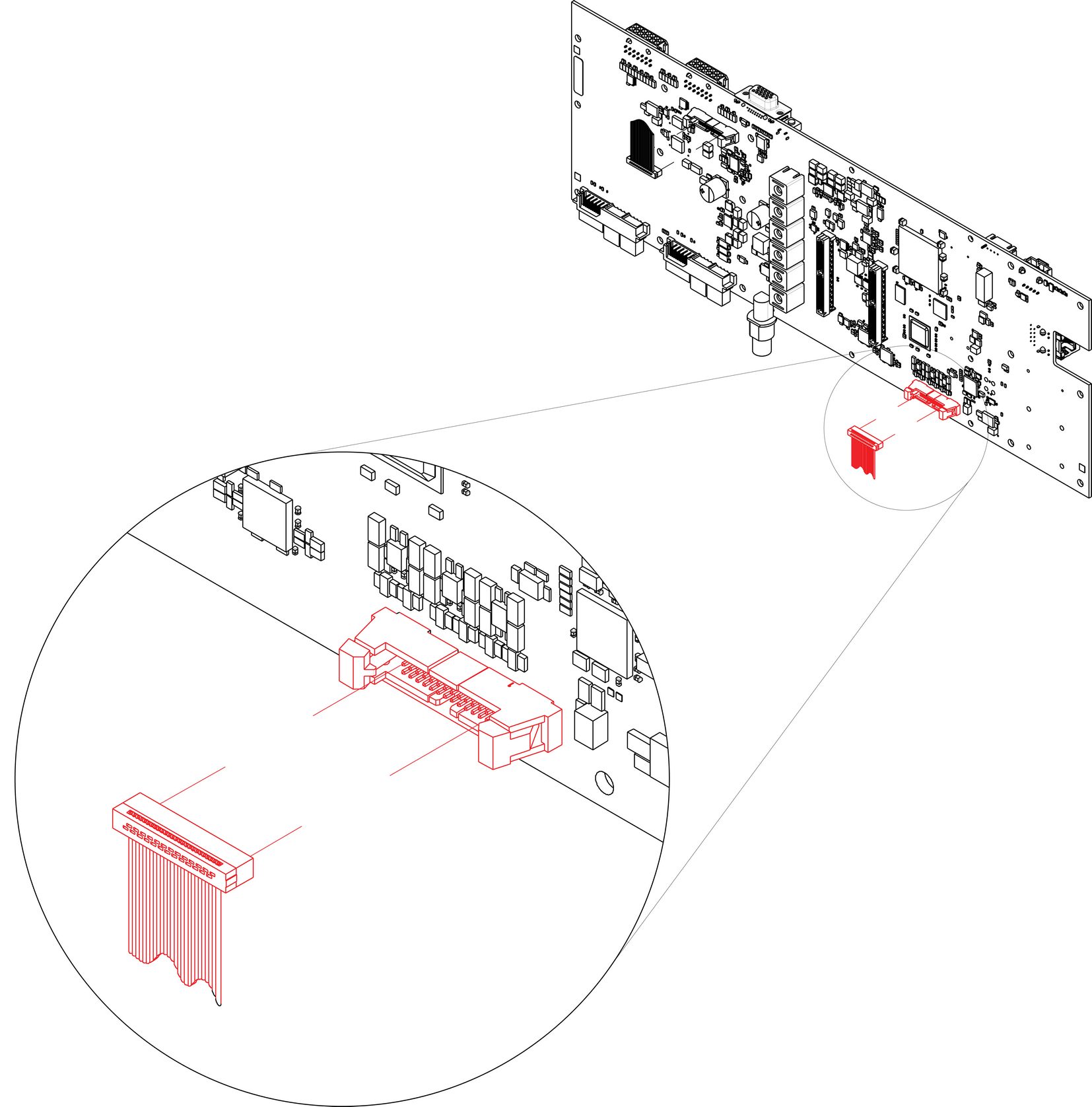

صورة 14–91 موصِّل كبل Genlock ملاحظة: يتم عرض بطاقة نظام الجيل الأول فقط، ولكن هذا الاتصال هو نفسه في بطاقة نظام الجيل الثاني.- أزِل الكبل من الوحدة.
كيفية تركيب كبل Genlock
لتركيب كبل Genlock، اتّبع نفس الإجراء بالترتيب العكسي.
ملاحظة: هناك مفتاح على الموصل لمنع الإدخال غير الصحيح للكبل.
ملاحظة: تأكد من تعشيق المزاليج بالكامل لمنع الكبل من التفكيك.
