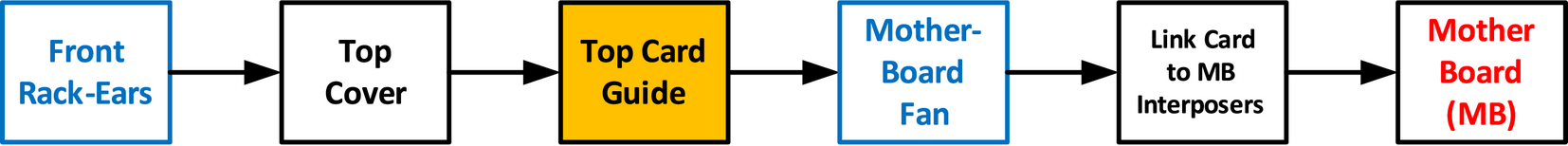

مخطط التدفق

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة موجّه البطاقة العلوية

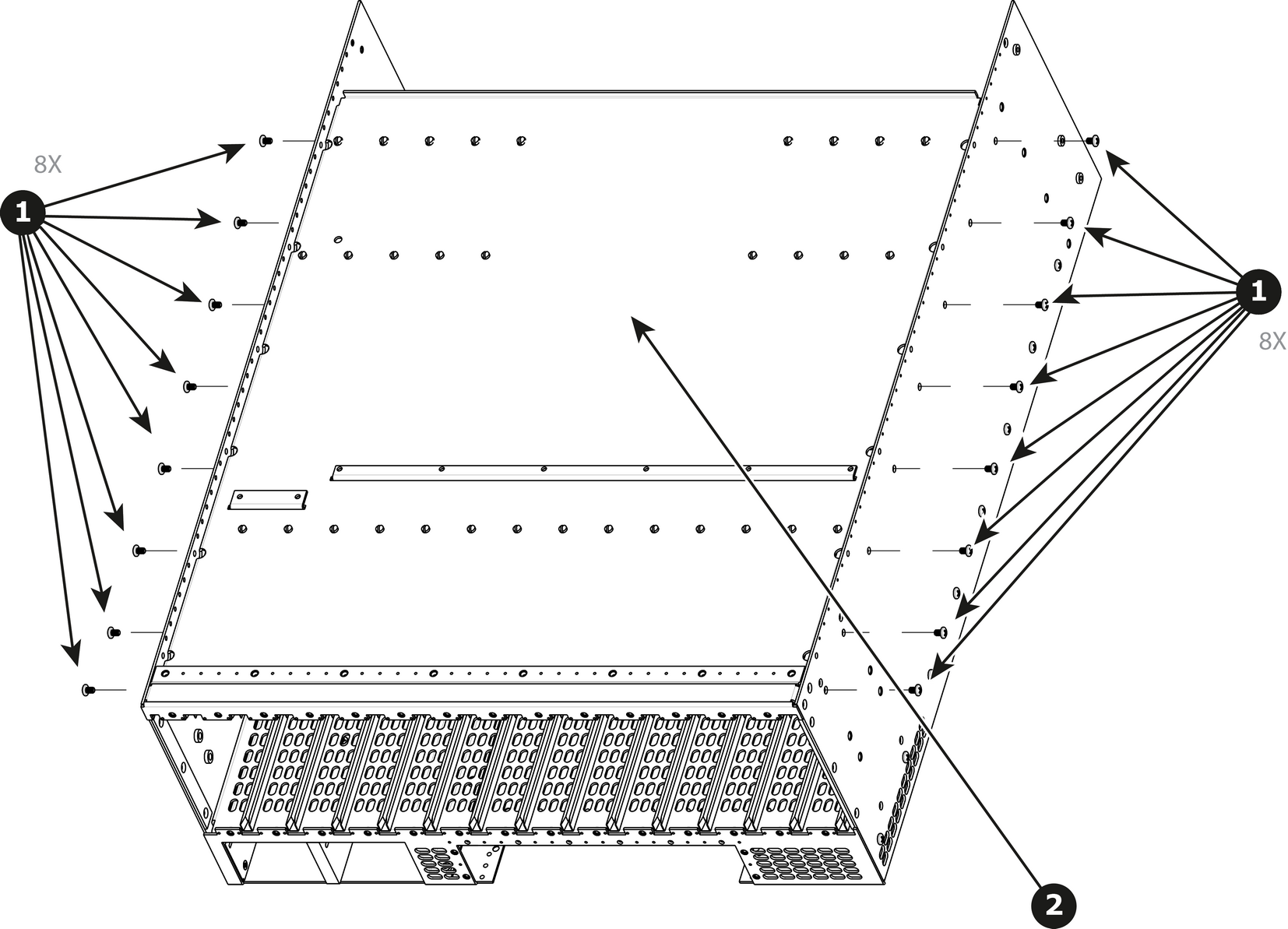

1. قم بفك البراغي الـ 18 من الجانبين (8 في كل جانب، 6-32×0.25) الموجودة باتجاه الجزء السفلي من الوحدة.

2. قم بإزالة غطاء موجّه البطاقة من خلال سحبه برفق بعيدًا عن E2.



كيفية تركيب موجّه البطاقة العلوية

لتركيب موجّه البطاقة العلوية، اتّبع نفس الإجراء بالترتيب العكسي.

ملاحظة: عند تثبيت الموجّه، تأكد من تثبيت بطاقتين من الخلف وبطاقتين من الأمام (VPUs) قبل شد البراغي.

ملاحظة: استخدم Loctite 242 على البراغي قبل التثبيت.
