6.15 قائمة التكوين > الضبط > تكوين الإخراج

بشكل عام

في قائمة الإخراج، يمكن للمستخدمين تعيين موصلات الإخراج للتكوينات وضبط معلّمات الإشارة لتتناسب مع أجهزة العرض المتصلة بالوحدة.

ترتيب بطاقة الإخراج

في نموذج E2، تشغل بطاقات الإخراج الفتحات من 11 إلى 13 وهي مناسبة تمامًا للفتحة 13.

في نموذج S3–4K، تشغل بطاقات الإخراج الفتحات من 7 إلى 8 وهي مناسبة تمامًا للفتحة 8.

إذا كانت هناك فتحة إخراج فارغة، فستظهر جميع بطاقات الإخراج الموجودة على يسار تلك الفتحة الفارغة باللون الأحمر في واجهة المستخدم الرسومية. يشير اللون الأحمر إلى أنه على الرغم من أن البطاقات ستعمل بشكل صحيح، إلا أن الإخراجات من هذه البطاقات لن تكون متاحة في "العارض المتعدد".

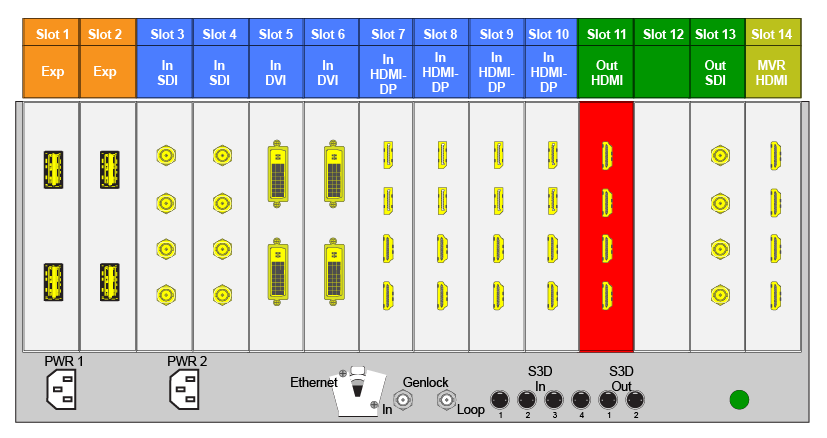

صورة 6–19 على سبيل المثال E2 مع فتحة بطاقة إخراج فارغة

إذا كانت البطاقة التي تحتوي على الموصلات التي تُعد جزءًا من تكوين الإخراج مفقودة، سيتم تعطيل تكوين الإخراج في قائمة التكوين.

أيضًا، إذا كان هناك تكوين إخراج موجود ولكن البطاقة الموجودة في الفتحة من نوع مختلف، سيتم تعطيل التكوين مرة أخرى.

تجميع موصِّل الإخراج

يمكن تجميع الموصلات معًا لتحديد تكوين 3D* أو 4K أو جدار الفيديو. على سبيل المثال، جهاز عرض يتطلب موصلين DVI لتمرير إشارات العين اليسرى واليمنى ثلاثية الأبعاد. كما يمكن تكوين 4 موصلات SDI كإخراج 4K من أجل الاتصال بجهاز عرض 4K.

هناك العديد من القواعد التي تنطبق عند تحديد تكوين إخراج:

  1. يمكن تعيين كل موصِّل إخراج لتكوين إخراج واحد فقط.
  2. يجب أن تكون الإخراجات في تكوين الإخراج من النوع نفسه وفي الفتحة نفسها أو في الفتحات المجاورة. على سبيل المثال، لا يمكن أن يكون هناك موصِّل HDMI وموصِّل SDI في نفس تكوين الإخراج.
  3. أقصى موصلات لتكوين الإخراج = 4.
  4. بمجرد تعيين موصلات الإخراج لنفس تكوين الإخراج، ستتم مزامنة جميع الإعدادات الخاصة بموصلات الإخراج.

  5. إذا لم يتم تعيين موصِّل الإخراج لتكوين الإخراج،

    • لا يمكن ضبط إعدادات الإخراج على هذا الموصِّل.
    • لا يمكن تعيين الموصِّل إلى وجهة ما

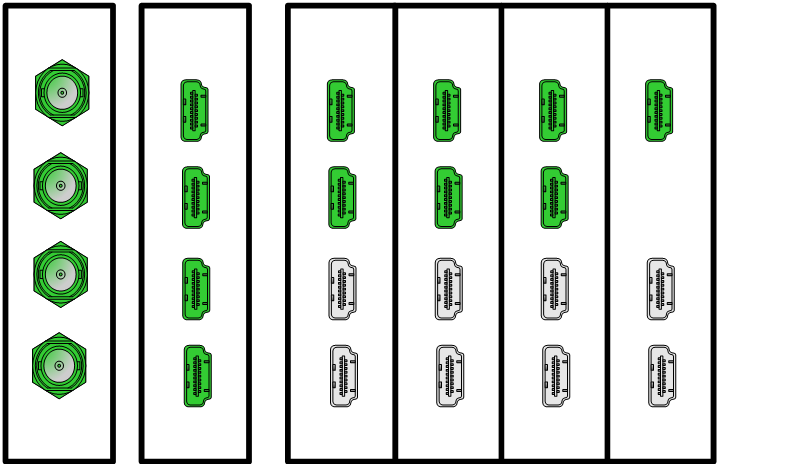

أمثلة على الإخراجات الصالحة بدقة 4K:

صورة 6–20

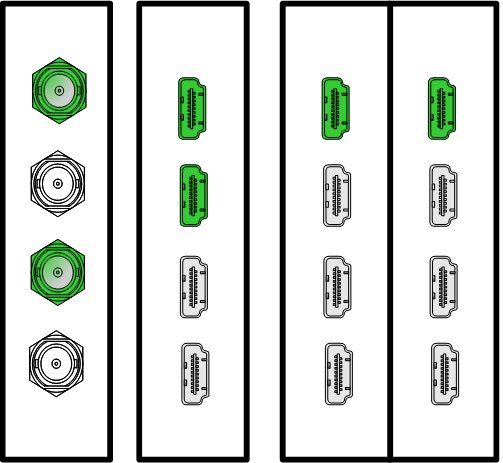

أمثلة على المخرجات ثلاثية الأبعاد الصالحة *:

صورة 6–21

(*) إصدار البرامج المستقبلي

ألوان موصِّلات الإخراجات
لم تتم إضافته إلى النظام كموصِّل مجمّع أو موصِّل فردي
مخصص لأي تكوين إخراج
مخصص لشاشة أو وجهة طرفية

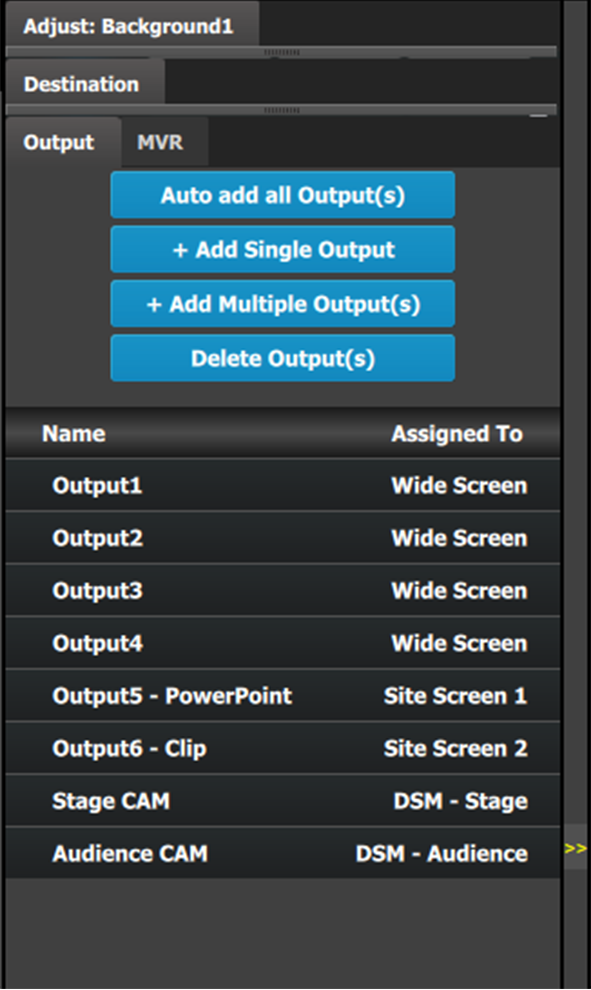

وصف قائمة تكوين الإخراج

يتم الوصول إلى قائمة تكوين الإخراج بالنقر فوق علامة تبويب الإخراج.

تقدم هذه القائمة:

  • إضافة تلقائية لجميع الإخراجات: زر لتخصيص جميع موصلات الإخراج غير المعيّنة تلقائيًا لتكوينات الإخراج.
  • + إضافة إخراج واحد: زر لتخصيص جميع موصلات الإخراج المحددة يدويًا لتكوين الإخراج.
  • + Add Multiple Output(s) (+ إضافة إخراج (إخراجات) متعددة):زر لتخصيص أكثر من موصِّل يدويًا لتكوين إخراج فردي لكل موصِّل.
  • حذف الإخراجات: زر لحذف الإخراجات غير المستخدمة أو القديمة.
  • قائمة بجميع الإخراجات التي تم إنشاؤها بالفعل على النظام (على سبيل المثال، الإخراج 1، والإخراج 2).
كيفية إضافة الإخراجات تلقائيًا

يتيح زر Auto add all Output(s) (إضافة جميع الإخراج (الإخراجات) تلقائيًا) لجميع إخراجات 2K التي لم يتم تعيينها بالفعل لتكوين الإخراج لتعيينها تلقائيًا على تكوينات الإخراج الفردية. موصلات الإخراج التي تم تعيينها بالفعل لتكوينات الإخراج لن تتأثر. توضح الصورة أدناه ما يحدث عند الضغط على الزر. نظرًا لوجود 12 موصِّل إخراج لم يتم تعيينها، يتم تعيين جميع تكوينات الإخراج البالغ عددها 12 تلقائيًا.

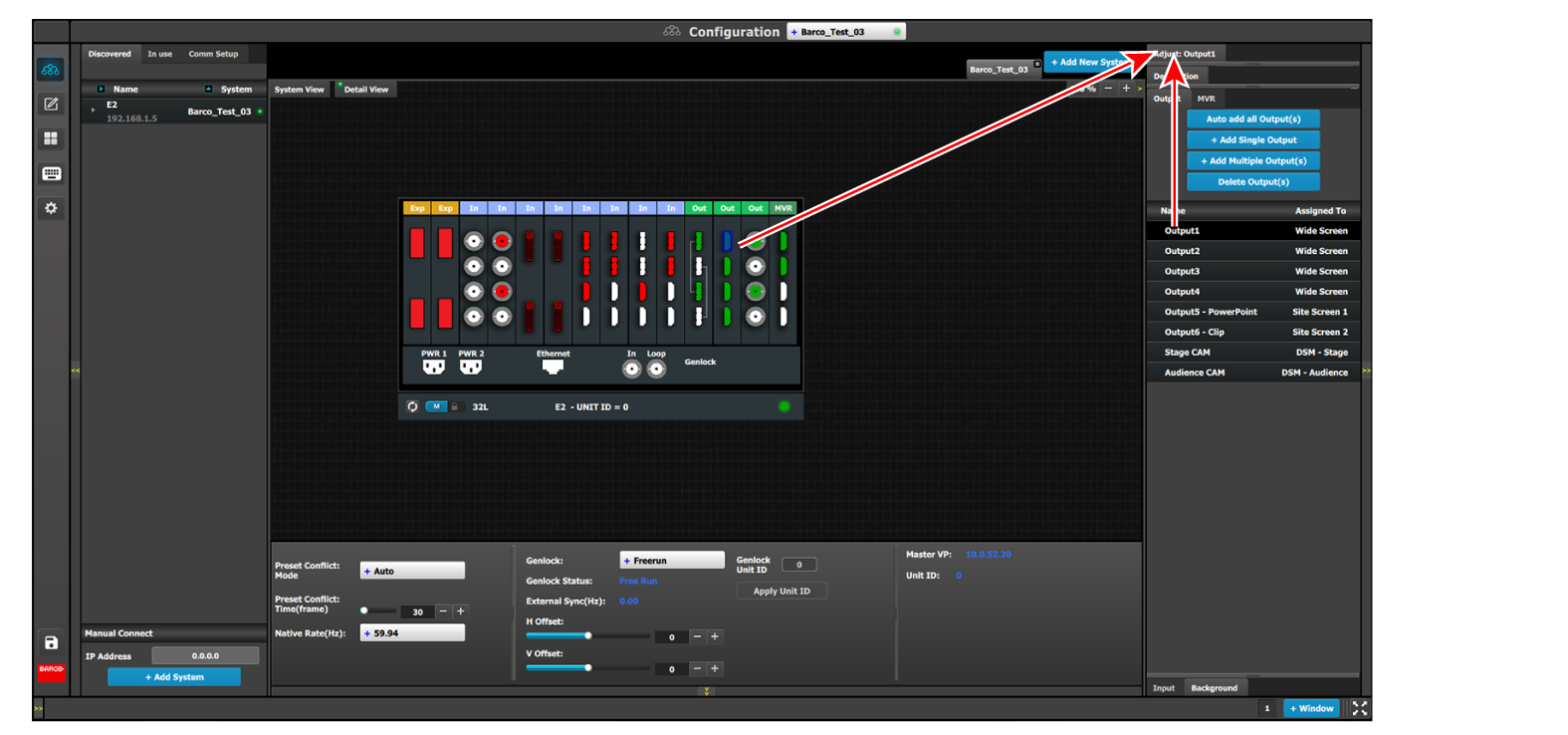

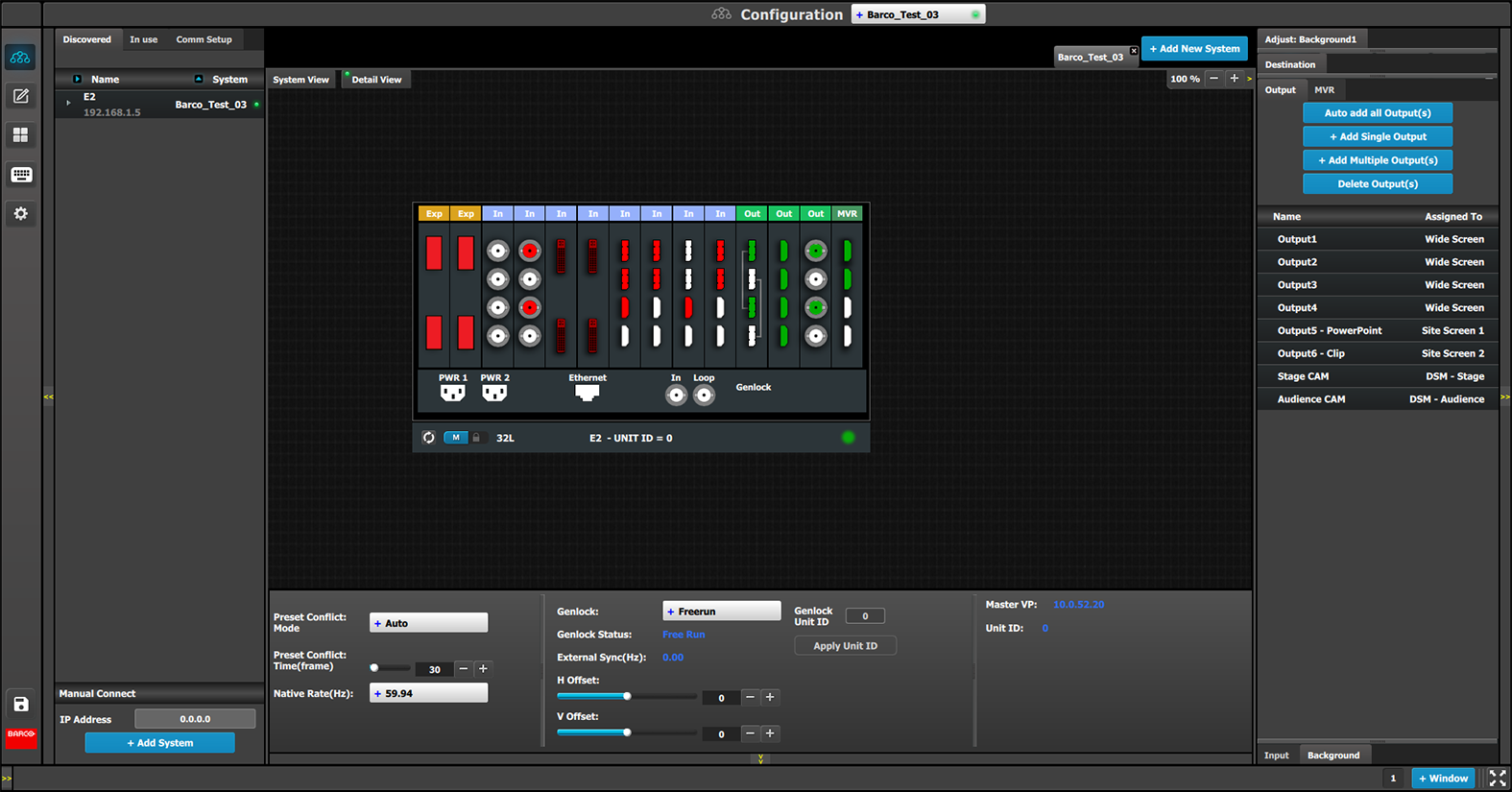

صورة 6–22 قائمة التكوين، منطقة الضبط، الإخراج

نظرًا لأن البرنامج يقوم تلقائيًا بتعيين إخراجات 2K فقط، فيجب تكوين إخراجات الارتباط المزدوج أو 4K يدويًا. راجع قسم كيفية إضافة إخراج أدناه.

ستقوم الوحدة بالاستعلام عن الجهاز المتصل في إخراجاته للحصول على EDID المفضل ومحاولة تعيين ذلك على أنه دقة الإخراج ومعدل الإطار. في حالة عدم وجود أجهزة متصلة، يتم تعيين دقة HD قياسية مع المعدل الأصلي لـ EMP كمعدل إطارات.

بجوار اسم التكوين يوجد اسم الوجهة حيث تم تعيين الإخراج. إذا لم يتم تعيين الإخراج على أي وجهة، فسيكون الاسم "N/A".

ملاحظة: يخرج البرنامج من قِبل الأسماء الافتراضية كـ [ConnectorType] "الإخراج 1، 2، 3..." يمكن للمستخدم إعادة تسمية كل إخراج بالنقر نقرًا مزدوجًا فوق الاسم والنوع في الاسم الجديد في المربع الأزرق.
كيفية إضافة إخراج

يمكن إضافة تكوينات الإخراج يدويًا إلى الموصلات غير المعينة.

  1. حدد علامة التبويب عرض التفاصيل في منطقة الرسم التخطيطي للنظام.

  2. حدّد أي موصلات غير معيّنة من عرض التفاصيل.

    سيتم تمييز الموصِّل (الموصلات) المحددة باللون الأزرق.

    ملاحظة: إذا كان الإخراج 4K المقدم من قِبل موصلات SDI الرباعية، يلزم تحديد 4 موصلات SDI.

    يتم تمييز الموصِّل (الموصلات) على الفور باللون الأزرق.

  3. انقر فوق الزر Add Single Output (إضافة إخراج فردي) أو Add Multiple Outputs (إضافة إخراجات متعددة)، اعتمادًا على ما إذا كانت هناك حاجة إلى إضافة موصلات فردية أو متعددة كإخراج فردي، أو إذا كان سيتم إنشاء موصلات متعددة كإخراجات متعددة.
  4. تتم الآن إضافة الإخراجات التي تم إنشاؤها إلى قائمة المخرجات ويمكن تهيئتها بشكل أكبر من خلال تحديدها بشكل فردي، ثم استخدام علامة تبويب الضبط لإجراء أي تغييرات ضرورية.
كيفية حذف الإخراج

  1. انقر فوق الزر Delete Output(s) (حذف إخراج (إخراجات))

    يتم استبدال الزر Delete Output(s) (حذف إخراج (إخراجات)) بالزر Delete Selected (حذف المحدد) (المميز باللون الأحمر).

  2. انقر فوق الموصِّل المقابل في المنطقة الرسومية.

    أو

    انقر فوق "x" على الجانب الأيمن في قائمة تكوين الإخراج.

    سيتم تمييز الموصِّل (الموصلات) على الفور باللون الأزرق.

  3. يكتمل الحذف بالنقر فوق زر Delete Selected (حذف الوجهة المحددة).
ملاحظة: يمكن تحديد تكوينات الموصلات المتعددة ليتم حذفها معًا.
ملاحظة: يمكنك فقط حذف تكوينات الإخراج غير المعينة في الوجهات.
كيفية ضبط تكوينات الإخراج

يتم إجراء التعديلات على الإخراجات في لوحة "الضبط":

  1. حدد الإخراج من قائمة التكوين

    أو

    انقر فوق رسم الموصِّل.

    يتم تحديد إخراج.

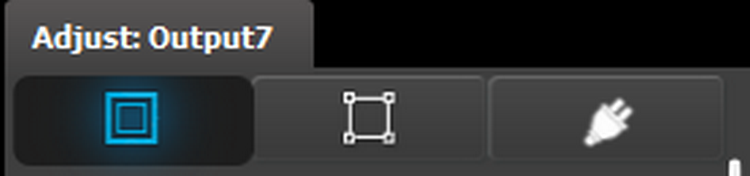

  2. انقر فوق علامة التبويب ضبط الموجودة أعلى منطقة الضبط.

    صورة 6–23 الوصول إلى لوحة ضبط الإخراج

    يتم عرض لوحة ضبط الإخراج.

وصف لوحة ضبط الإخراج

يتم تقسيم لوحة ضبط الإخراج في ثلاثة أقسام

  • الصفحة الرئيسية
  • التنسيق والتوقيت
  • الموصل

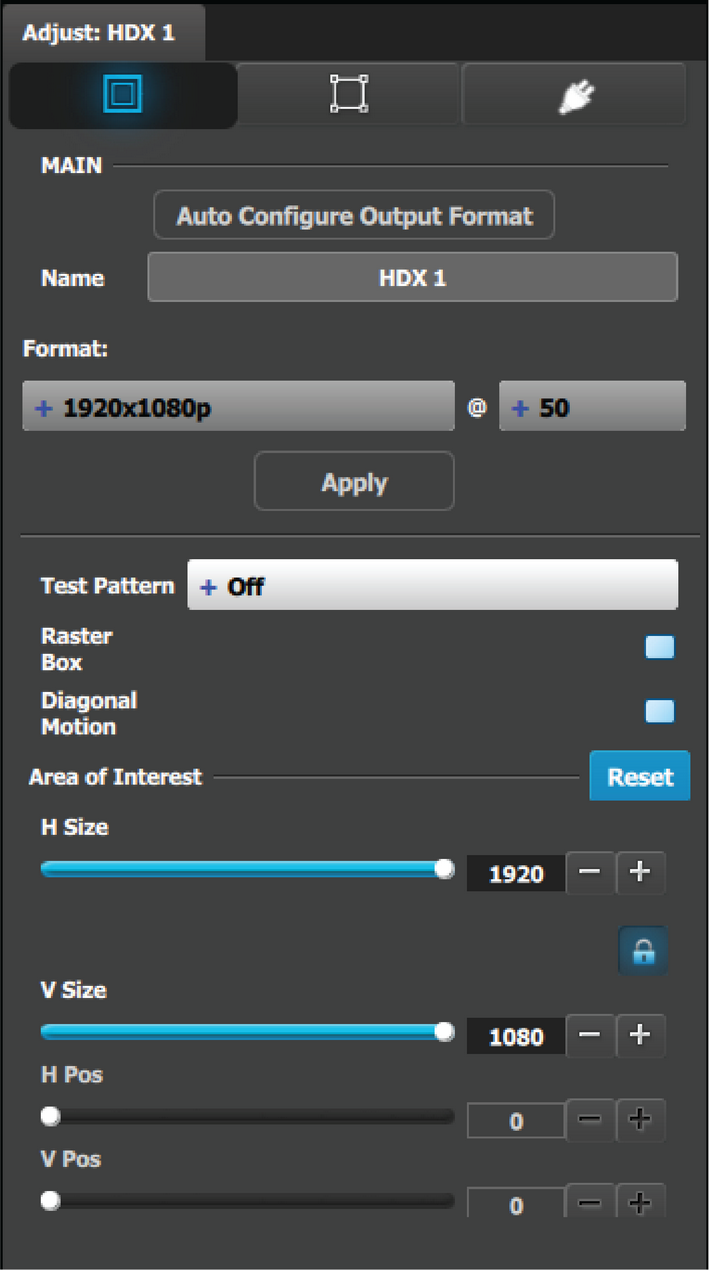

لوحة ضبط الإخراج > الصفحة الرئيسية
  • تكوين تنسيق الإخراج تلقائيًا: يضبط تنسيق الإخراج لمطابقة التنسيق المضمّن في EDID لجهاز العرض المتصل بالإخراج (الإخراجات) المقابلة.
  • الاسم: يمكن تحرير اسم تكوين الإخراج في هذا المجال.
  • التنسيق: يحدد تنسيق الفيديو لتهيئة الإخراج من القائمة المنسدلة. الصيغ المتاحة متوافقة مع سعة موصِّل الإخراج. على سبيل المثال، إذا تم تعيين سعة الموصِّل على SL (ارتباط فردي)، فسيتم تقديم تنسيقات الارتباط الفردي فقط في القائمة المنسدلة.

  • نموذج الاختبار: يشغّل نماذج الاختبار ويحدد النوع المطلوب. الإعداد الافتراضي هو "إيقاف تشغيل". أنواع نماذج الاختبار :

    • تدرج أفقي
    • تدرج رأسي
    • أشرطة ألوان بنسبة 100%
    • شبكة 16×16
    • شبكة 32×32
    • تدفق
    • أشرطة ألوان بنسبة 75%
    • 50% رمادي
    • الخطوات الأفقية
    • الخطوات الرأسية
    • أبيض
    • أسود
    • أشرطة SMPTE
    • محاذاة H
    • محاذاة V
    • محاذاة H V
    • محاذاة الدائرة
    • الأحمر
    • الأخضر
    • الأزرق
  • مربع الرسوميات النقطية: يشغل أو يوقف تشغيل الرسوميات النقطية حول المنطقة النشطة الافتراضية. مربع الرسوميات النقطية هذا هو خط مقطوع بعرض بكسل واحدة أبيض.

  • الحركة القطرية: يشغّل أو يوقف تشغيل الحركة القطرية للنماذج المحددة

    • الحركة هي حركة قطرية من أسفل اليمين إلى أعلى اليسار للشبكة 16×16، 32×32
    • الحركة هي من اليمين إلى اليسار لأشرطة ألوان بنسبة 100%.
    • لا توجد حركة في التدرجات الأفقية والرأسية والنماذج الأخرى

  • مجال الاهتمام (AOI): مربع خطوط نقطية يمكن وضعه وتحديد حجمه داخل المنطقة النشطة للإخراجات، ويصنع بفعالية AOI للمنطقة النشطة الجديدة.

    مربع الخطوط النقطية هذا هو خط أخضر مقطوع بعرض وحدة بكسل واحدة يساعدك على ضبط AOI داخل المنطقة النشطة للإخراج

    معالجات قائمة AOI هي:

    • الحجم الأفقي والحجم الرأسي: يضبط الوضع الأفقي والرأسي على التوالي
    • الموضع الأفقي والموضع العمودي: يضبط المواضع الأفقية والعمودية على التوالي
    • لاحظ زر قفل للسماح للمستخدم بقفل نسبة الارتفاع للعرض الخاص بالحجم.
  • زر Reset (إعادة التعيين): يعيد تعيين AOI على الإعداد الافتراضي وهو منطقة الإخراج الكاملة.

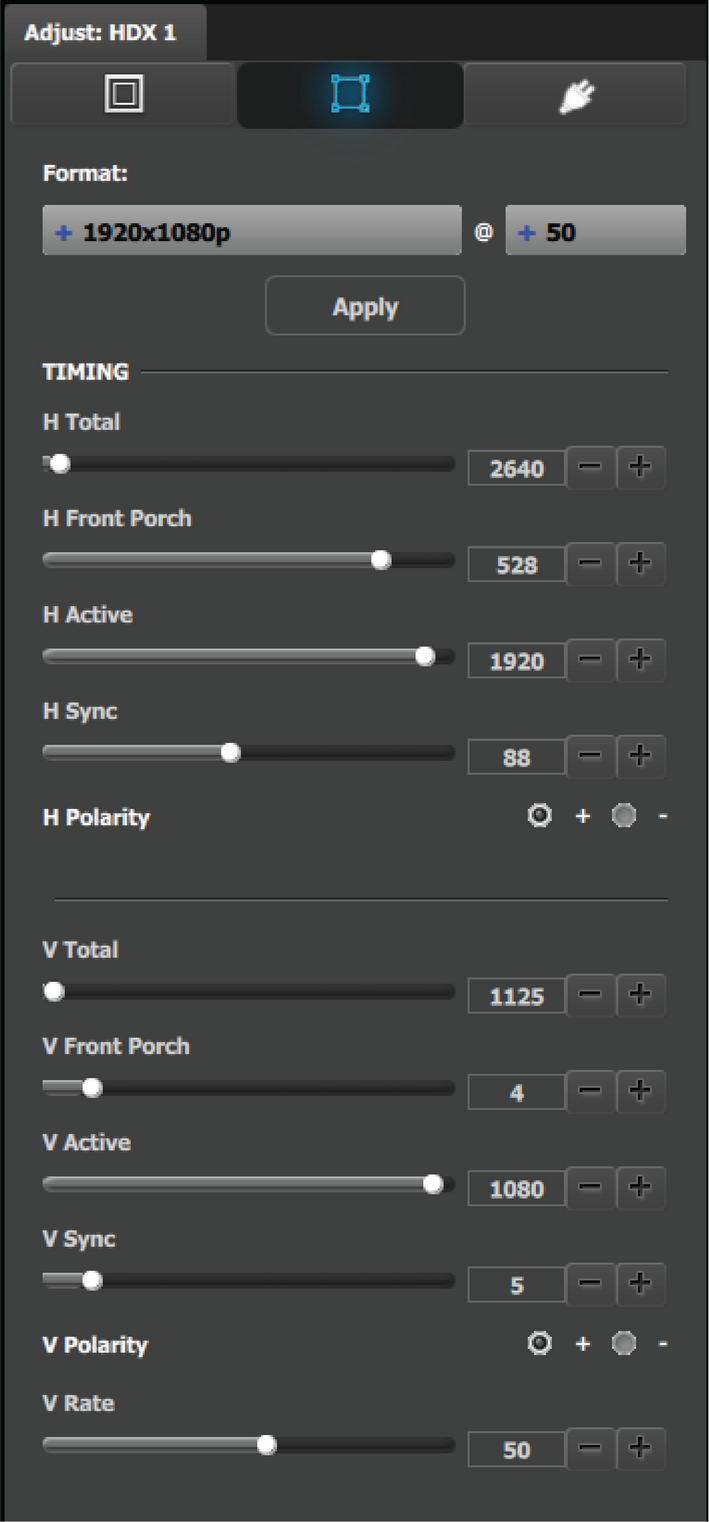

لوحة ضبط الإخراج > قائمة التوقيت
  • التنسيق: يحدد تنسيق الفيديو لتهيئة الإخراج من القائمة المنسدلة. هذا هو نفس الضبط كما في القائمة السابقة.
  • إجمالي H: يضبط (بوحدات البكسل) إجمالي عدد البكسل لكل خط للإخراج المحدد.
  • مدخل H الأمامي: يضبط (بوحدات البكسل) الإزاحة بين نهاية المنطقة النشطة للإخراج وبداية مزامنة H.
  • H النشط: يضبط (بوحدات البكسل) الحجم الأفقي للمنطقة النشطة للإخراج.
  • مزامنة H: يضبط (بوحدات البكسل) عرض مزامنة H.
  • قطبية H: يضبط القطبية (مرتفعة أو منخفضة نشطة) لإيقاع المزامنة الأفقية (غير موجودة في SDI).
  • مجموع V: يضبط (بالخطوط) إجمالي عدد الخطوط لكل إطار.
  • مدخل V الأمامي: يضبط (بالخطوط) الإزاحة بين نهاية المنطقة النشطة للإخراج وبداية مزامنة V.
  • V النشط: يضبط (بالخطوط) الحجم الرأسي للمنطقة النشطة للإخراج.
  • مزامنة V: يضبط (بالخطوط) عرض مزامنة V.
  • قطبية V: يضبط القطبية (مرتفعة أو منخفضة نشطة) لإيقاع المزامنة الرأسية (غير موجودة في SDI).
  • معدل V: يضبط قطبية معدل الإطار في الثواني (مرتفعة أو منخفضة نشطة) لإيقاع المزامنة الرأسية (غير موجودة في SDI).

ملاحظة: يمكن أن يؤدي تغيير هذه القيم إلى جعل إشارة الفيديو غير مكتشفة للأجهزة الأخرى. دائمًا استخدم حاسبة توقيت VESA للحصول على أفضل النتائج.

لوحة ضبط الإخراج > قائمة الموصلات

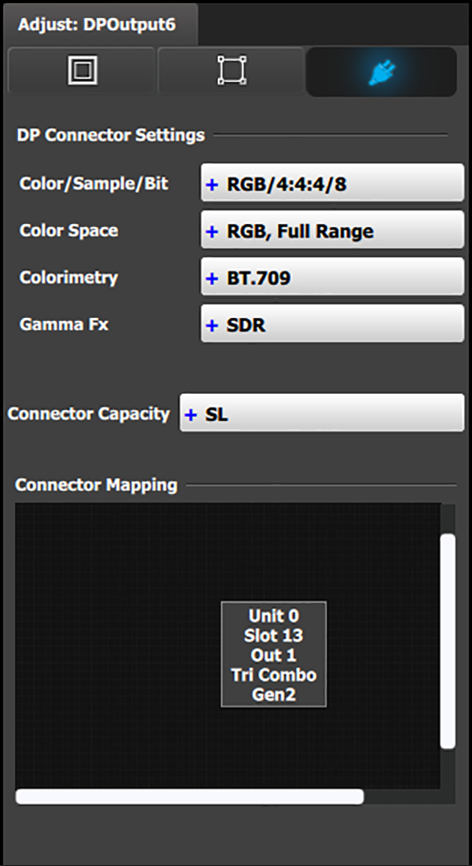

قائمة الموصِل: تعديل الإخراج—DP

لإخراجات DP 1.2:

  • اللون/العينة/البت: يضبط مساحة اللون (RGB أو YCbCr)، معدل أخذ العينات (4:4:4) وعمق البت (8 أو 10 أو 12) لإشارة الإخراج.
  • مساحة اللون: يضبط نطاق اللون (RGB أو SMPTE، كامل أو منخفض).

  • قياس الألوان: اختر توصية قياس الألوان الخاص بقطاع الاتصالات الراديوية (ITU-R) للإخراج.

    التوصيات المتوفرة هي:

    • BT.601 (SDTV)
    • BT.709 (HDTV)
    • DCI-P3 (عرض فيلم رقمي)

  • Gamma Fx: اختَر تنسيق Gamma للإخراج.

    قيمة Gamma Fx لموصلات DP هي SDR.

  • سعة الموصِل: إذا لم يتم تعيين الموصِّل على وجهة كما ذُكر أعلاه، يمكن تغيير السعة. بمجرد التضمين في تكوين الوجهة يلزم إدارة ذلك من خلال جزء الضبط للوجهة.

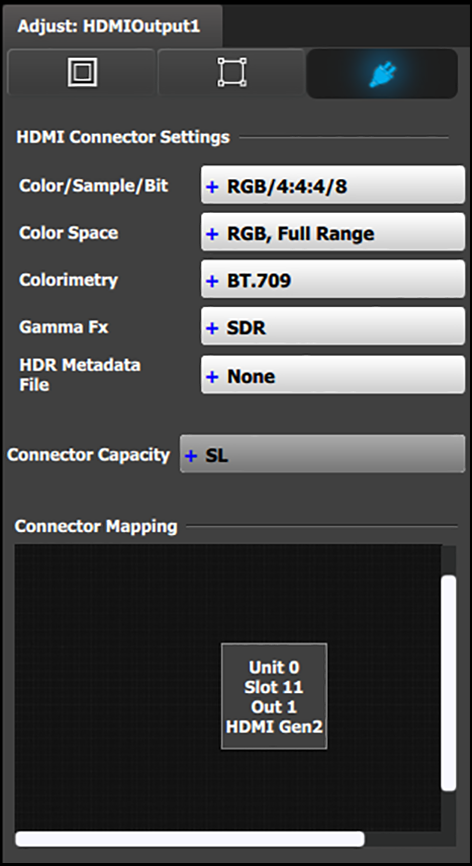

قائمة الموصِل: تعديل الإخراج—HDMI

لإخراجات HDMI:

  • اللون/العينة/البت: يضبط مساحة اللون (RGB أو YCbCr)، معدل أخذ العينات (4:4:4 أو 4:2:2) وعمق البت (8 أو 10 أو 12) لإشارة الإخراج. استنادًا إلى EDID للجهاز المتصل، ستتم تعبئة القائمة المنسدلة بالإعدادات المتوافقة.
  • مساحة اللون: يضبط نطاق اللون (RGB أو SMPTE، كامل أو منخفض).

  • قياس الألوان: اختر توصية قياس الألوان الخاص بقطاع الاتصالات الراديوية (ITU-R) للإخراج.

    التوصيات المتوفرة هي:

    • BT.601 (SDTV)
    • BT.709 (HDTV)
    • BT.2020 (UHD) – (غير متاح لـ HDMI 1.4.)
    • DCI-P3 (عرض فيلم رقمي) – (غير متاح لـ HDMI 1.4.)

  • Gamma Fx: اختَر تنسيق Gamma للإخراج.

    قيم Gamma Fx هي:

    • SDR
    • HLG
    • PQ/HDR10

    ملاحظة: الخيار الوحيد لـ HDMI 1.4 هو SDR.

  • ملف بيانات تعريف HDR (HDMI 2.0 فقط) اختَر ملف بيانات تعريف HDR للاستخدام مع تنسيق PQ/HDR10.
  • سعة الموصِل: إذا لم يتم تعيين الموصِّل على وجهة كما ذُكر أعلاه، يمكن تغيير السعة. بمجرد التضمين في تكوين الوجهة يلزم إدارة ذلك من خلال جزء الضبط للوجهة.

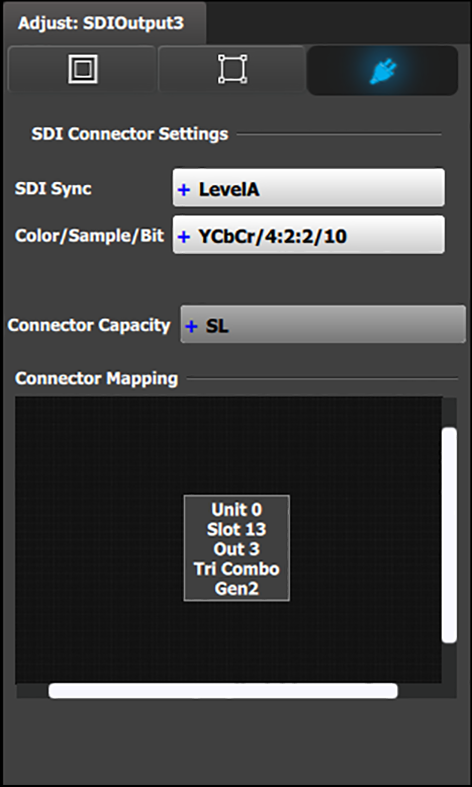

قائمة الموصِل: تعديل الإخراج—SDI

لإخراجات SDI:

  • SDI Sync (مزامنة SDI) (متوفرة بنوع موصل SDI): تتيح الاختيار بين HD (1.5 جيجابت)، أو 3G (3 جيجابت) أو المستوى A، أو المستوى B، أو المستوى A 2SI، أو المستوى B 2SI.

  • تختلف خيارات مزامنة SDI، اعتمادًا على تنسيق الإخراجات. على سبيل المثال، من أجل:

    • NTSC/PAL—يمكن أن يكون نوع SDI فقط SD.
    • 1080i أو 1080 بكسل، بمعدل تحديث أقل من أو يساوي 30 هرتز—يمكن أن يكون نوع SDI HD فقط.

    • 1080 بكسل، بمعدل تحديث أكبر من 30 هرتز—يمكن أن يكون نوع SDI:

      • المستوى A (افتراضي)
      • المستوى B
      • المستوى A 2SI
      • المستوى B 2SI

      لا تتوفر خيارات 2SI إلا إذا كان تكوين الإدخال/الإخراج يحتوي على 4 موصلات SDI من نفس البطاقة، وكان تنسيق الإخراج إما 1920 × 1080 أو 2048 × 1080.

  • اللون/العينة/البت: يضبط مساحة اللون (YCbCr)، معدل أخذ العينات (4:2:2) وعمق البت (10) لإشارة الإخراج.
  • سعة الموصِل: إذا لم يتم تعيين الموصِّل على وجهة، يمكن تغيير السعة. بمجرد التضمين في تكوين الوجهة يلزم إدارة ذلك من خلال جزء الضبط للوجهة.
ملاحظة: يحدث تحديد HD (1080i) أو 3G SDI (1080P) في الواقع عند تحديد نوع التنسيق في علامة التبويب الرئيسية.
