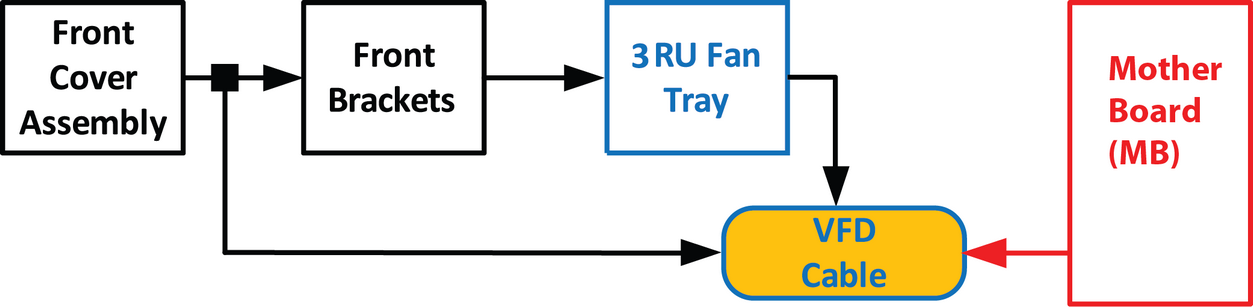

مخطط التدفق

ملاحظة: يربط كبل VFD الشريطي المسطح مجموعة VFD (الوجه الأمامي) باللوحة الأم.

ملاحظة: يتم تثبيت أحد طرفي كبل VFD الشريطي المسطح بين اللوحة الأم وحامل اللوحة الأم. يتطلب إزالة هذا الكبل فصل هذه الأجزاء.

القطع المعنية

الأدوات الضرورية

• عدد واحد مفك براغي فيليبس #2
• مفك براغي سداسي

كيفية إزالة كبل VFD

1. أزِل مجموعة اللوحة الأمامية واسحبها بعيدًا لكشف الكبلات الموجودة خلفها (راجع الإجراء المرتبط).

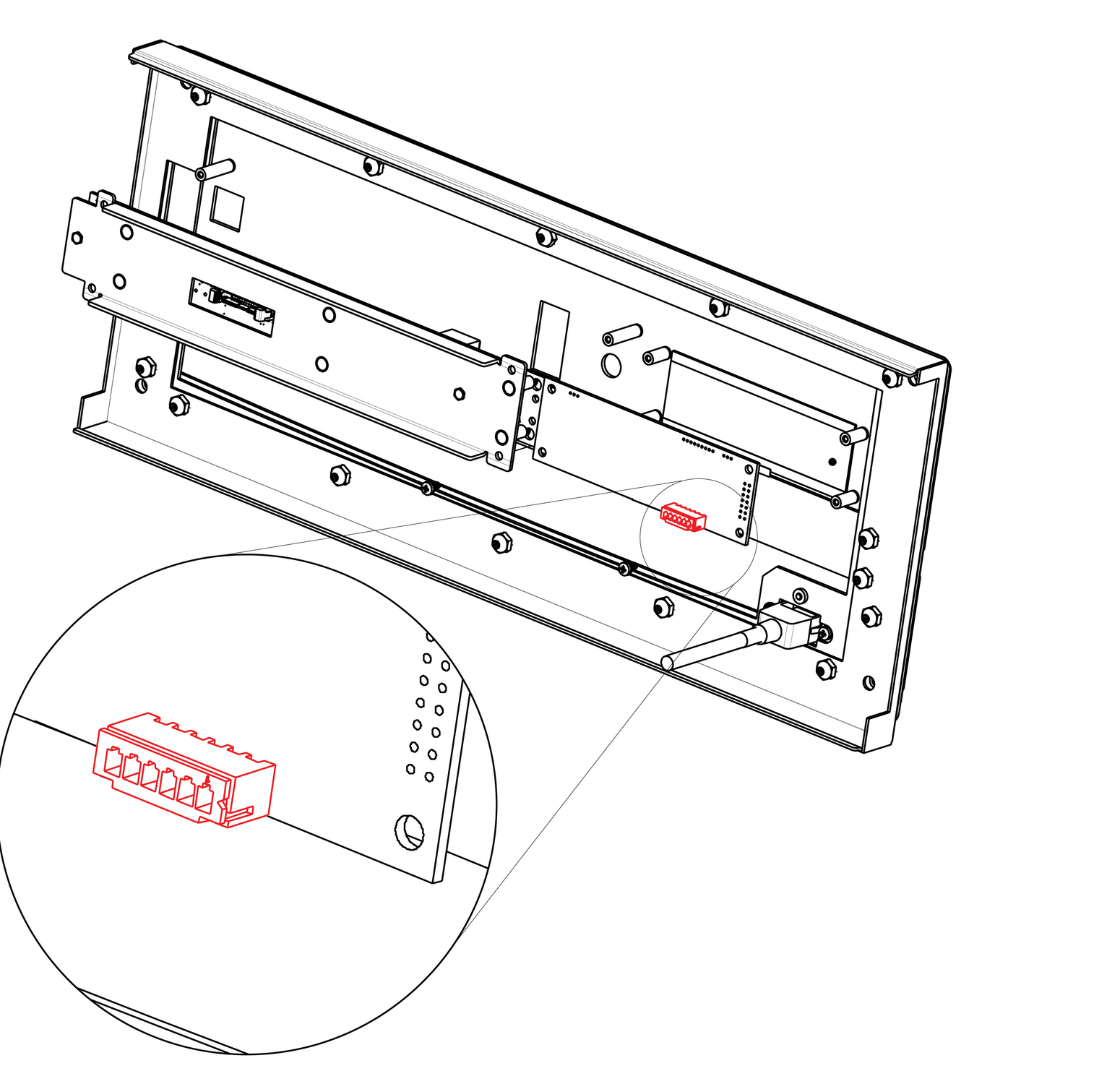

2. ادفع المزالج الجانبية على موصِّل VFD لتحرير كبل VFD.



3. أزِل الدعامة الأمامية ودرج المروحة 3RU للوصول إلى داخل الوحدة (راجع الإجراءات ذات الصلة).

4. ادفع الكبل برفق عبر الحلقة الموجودة في درج مروحة 3RU.





   ملاحظة: من هذه الخطوة، يبقى الطرف الآخر فقط من كبل VFD متصلاً باللوحة الأم. لسوء الحظ، من الضروري إزالة اللوحة الأم من حامل اللوحة الأم لفصلها. (راجع “نظرة عامة على العملية”).

5. أزِل الأجزاء التالية للوصول إلى اللوحة الأم:

   • البطاقات الخلفية (VPU، الارتباط، الإدخال / الإخراج)
   • وحدة CPU (وحدة المعالجة المركزية).
   • وحدة إدخال بطاقة الارتباط.


   ملاحظة: ارجع إلى الإجراءات ذات الصلة لإزالة هذه الأجزاء. تتطلب إزالة هذه الأجزاء إزالة الكثير من الأجزاء من الوحدة (وحدة الإمداد بالطاقة، ووحدة إدخال الطاقة، وموجّه وحدة الإمداد بالطاقة، ولوحة الدعم الجانبية...)


   ملاحظة: ليس من الضروري إزالة ذاكرة الحالة الصلبة وبطارية النظام والكبلات الأخرى لإتاحة الوصول إلى مسامير تثبيت اللوحة الأم.

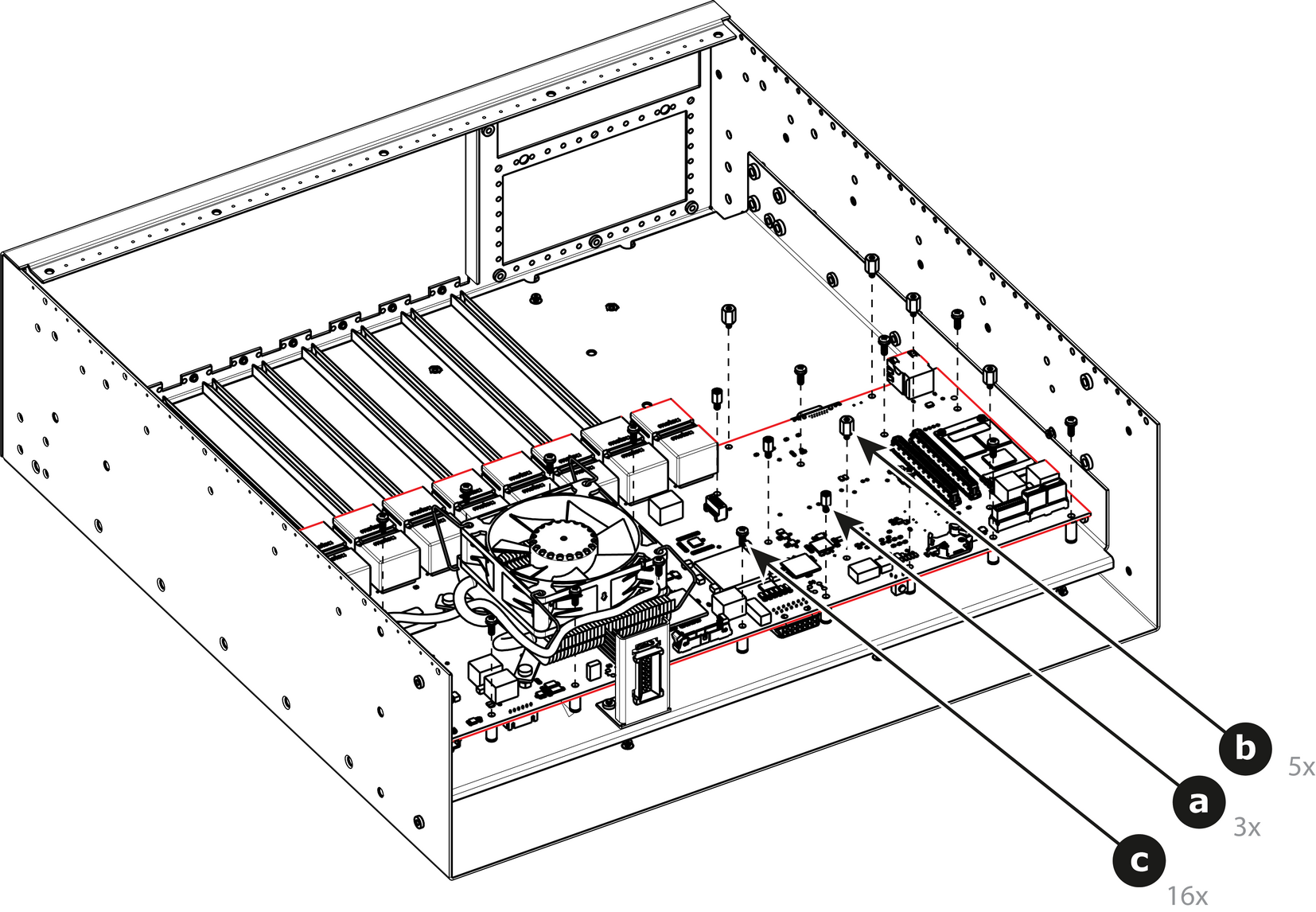

6. أزِل اللوحة الأم من حامل اللوحة الأم.

   1. أزِل مصدات m/f الثلاثة (4-40 × 3/16 بوصة 0.25 بوصة )التي تربط اللوحة الأم بحامل اللوحة الأم.
   2. أزِل مصدات m/f الخمسة (2.5 م × 8 مم) التي تربط اللوحة الأم بحامل اللوحة الأم.

   3. أزِل براغي SEMS الستة عشر ذات الرأس الطويل (4-40 × 31 بوصة — يشير SEMS إلى فلكة قفل متكاملة) التي تربط اللوحة الأم بحامل اللوحة الأم.

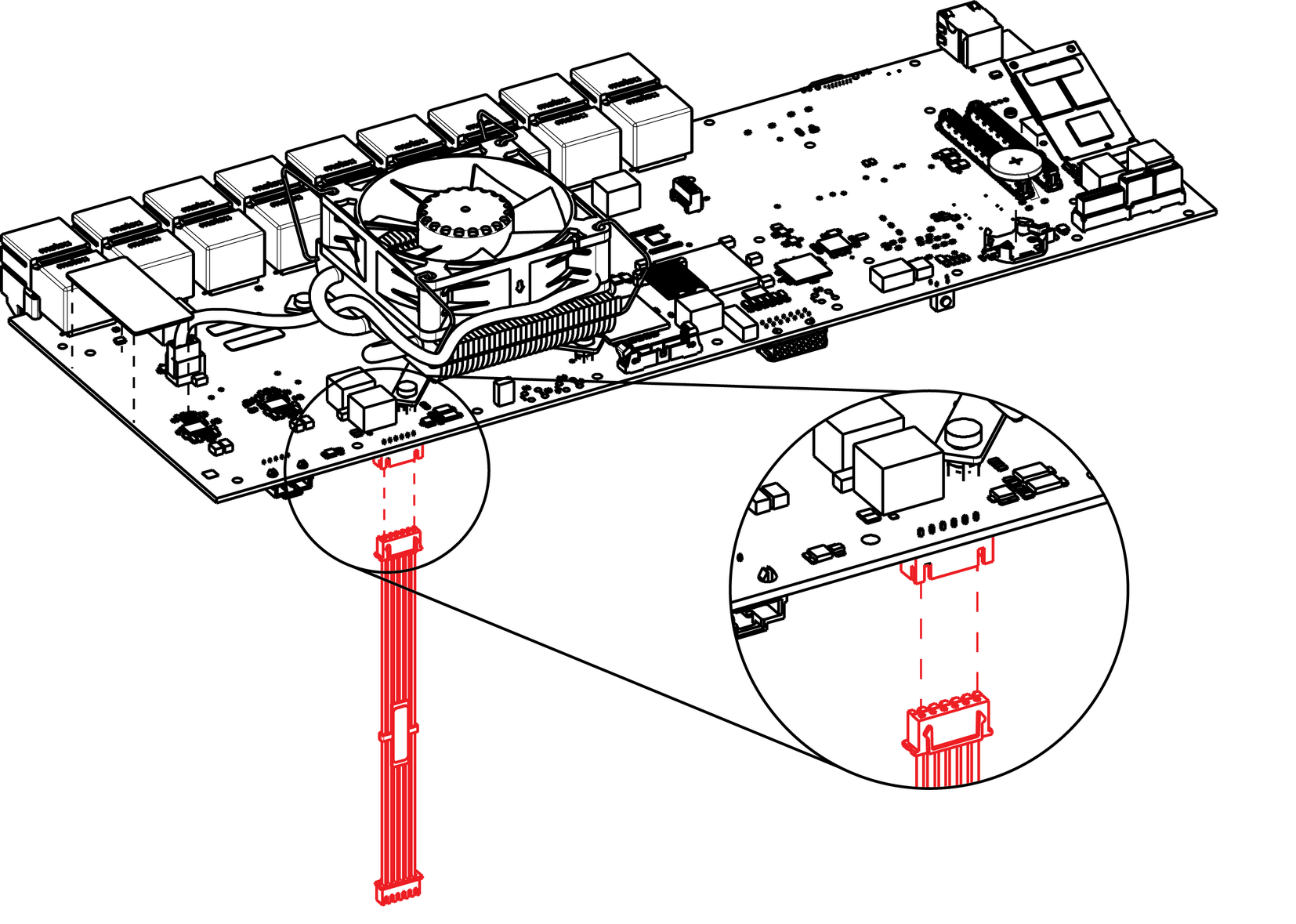

7. حدّد موقع كبل VFD المتصل باللوحة الأم.



8. افصل كبل VFD.
9. اسحب الكبل خارج الوحدة.

كيفية تثبيت كبل VFD

لتركيب كبل VFD، اتّبع نفس الإجراء بالترتيب العكسي.
