قم بمعالجة ما يصل إلى أربع إشارات SDI مستقلة مع دعم SD وHD و3G في ارتباط واحد أو ارتباط مزدوج (1.5G) أو ارتباط رباعي (3G).

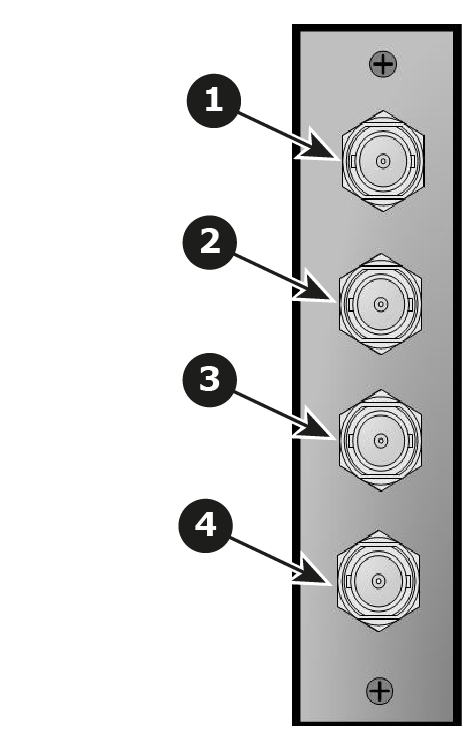

يوضّح الشكل أدناه موصلات اللوحة الخلفية لبطاقة إخراج SDI:
| 1 | موصِل BNC — SDI 1 |
| 2 | موصِل BNC — SDI 2 |
| 3 | موصِل BNC — SDI 3 |
| 4 | موصِل BNC — SDI 4 |
التنسيق المدعوم:
| نوع الإشارة | رقم موصِل BNC الأدنى | الحد الأقصى للقنوات لكل بطاقة | المعيار | أمثلة: |
| SD | 1 | 4 | SMPTE 259M-C | 480i, 576i (NTSC/PAL) |
| HD | 1 | 4 | SMPTE 292M | 1920x1080 @ 59.94i/50i 1920x1080psf @ 23.98/24/25/29.97/30 720x480 @ 60p/50p |
| 3G | 1 | 4 | SMPTE 424M Barcolink (ارتباط Barco) | 1920x1080 @ 60p/50p 1920x1200 @ 60p/50p |
| 4K / UHD | 4 | 1 | SMPTE 292M SMPTE 2048-2 | تعيين الصورة: الأرباع 3840x2160 @ 23.98/24/25/29.97/30 كـ 4x HD-SDI 4096x2160 @ 23.98/24/25/29.97/30 كـ 4x HD-SDI |
| 4K / UHD | 4 | 1 | SMPTE 424M SMPTE 2048-2 | تعيين الصورة: الأرباع 3840x2160 @ 50/59.94/60 كـ 4x 3G-SDI 4096x2160 @ 50/59.94/60 60 كـ 4x 3G-SDI المستوى A وB مدعومان |
| 4K / UHD | 4 | 1 | SMPTE ST 425-5 | تعيين الصورة: نموذجي تقسيم التداخل الفرعي (2SI) 3840x2160 @ 23.98/24/25/29.97/30 كـ 4x HD-SDI 4096x2160 @ 23.98/24/25/29.97/30 كـ 4x HD-SDI
3840x2160 @ 50/59.94/60 كـ 4x 3G-SDI 4096x2160 @ 50/59.94/60 60 كـ 4x 3G-SDI المستوى A وB مدعومان |
