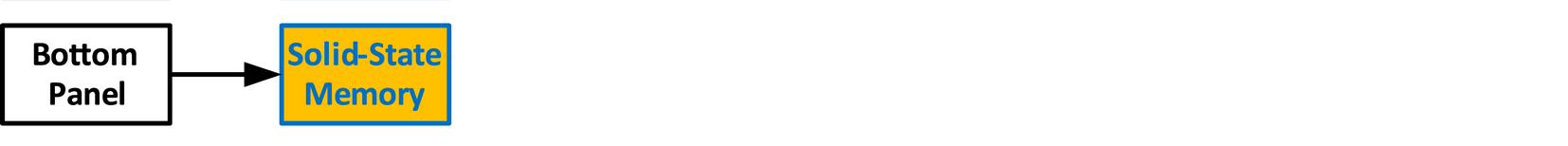

مخطط التدفق

ملاحظة: قبل المتابعة في إزالة الذاكرة ذات الحالة الصلبة تحتاج إلى إزالة اللوحة السفلية كما هو مبين في الإجراء ذي الصلة.

ملاحظة: كما يمكن استبدال الذاكرة ذات الحالة الصلبة بعد إزالة لوحة طاقة النظام من الوحدة.

ملاحظة: بالنسبة إلى E2 الجيل الثاني وS3 Q7 CPU ويتم تكامل الذاكرة ذات الحالة الصلبة مع وحدة CPU.

نظرة عامة

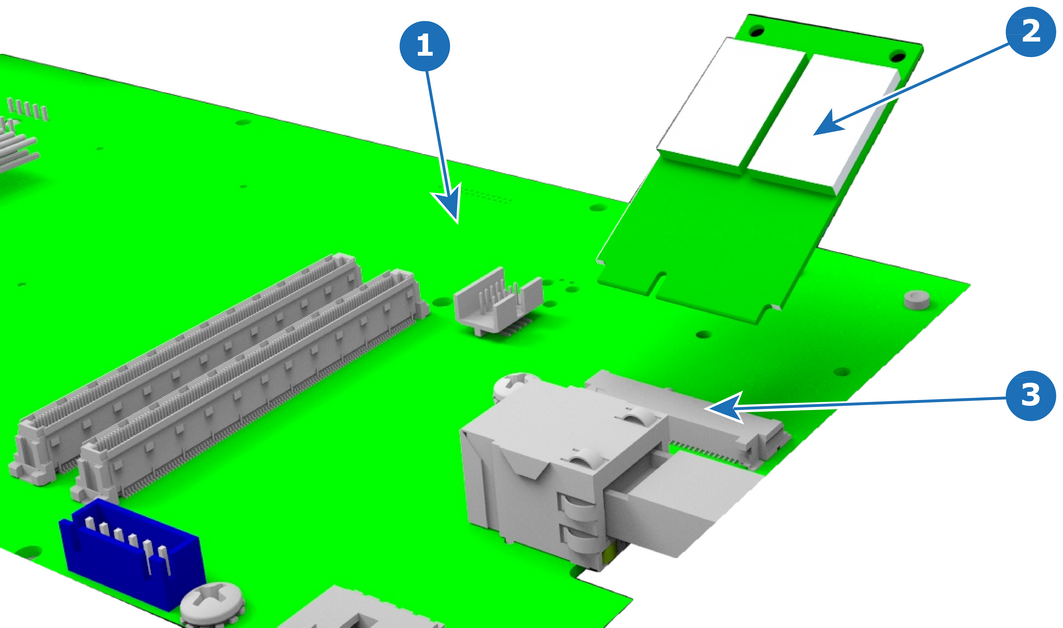

القطع المعنية

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة ذاكرة الحالة الصلبة

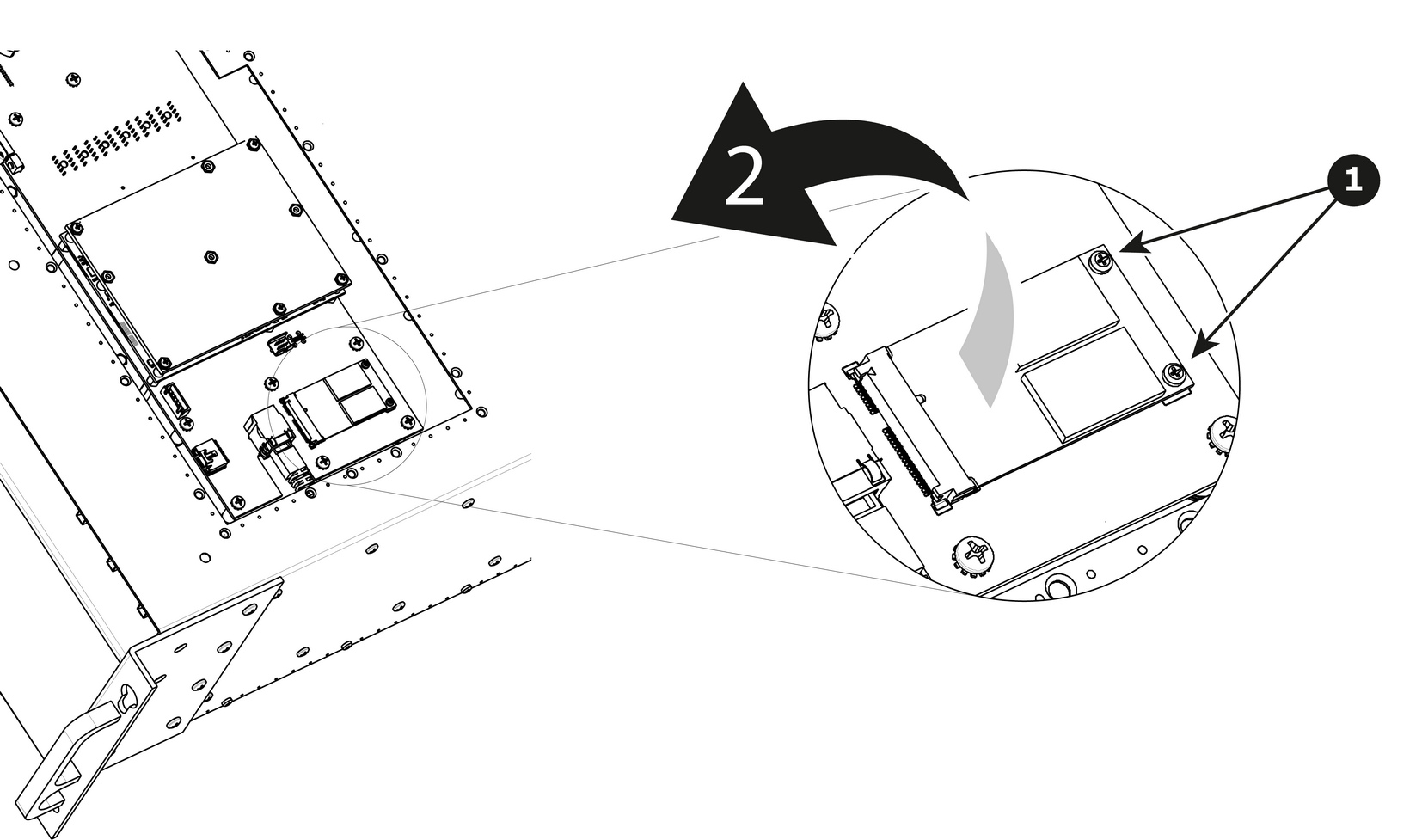

1. قم بفك البرغيين اللذين يحملان بطاقة الذاكرة.

2. قم بإزالة بطاقة الذاكرة بعناية من المقبس.



كيفية تركيب ذاكرة الحالة الصلبة

لتركيب ذاكرة الحالة الصلبة، اتّبع نفس الإجراء بالترتيب العكسي.
