4.3 بطاقة إدخال SDI

بشكل عام

توفر هذه البطاقة 4 موصلات BNC تدعم إدخالات SD أحادية الارتباط وHD و3G-SDI، بالإضافة إلى التنسيقات فائقة الوضوح الفائقة (UHD) مثل HD رباعي الارتباط وإدخال 3G-SDI.

يوضّح الشكل أدناه موصلات اللوحة الخلفية لبطاقة إدخال SDI:

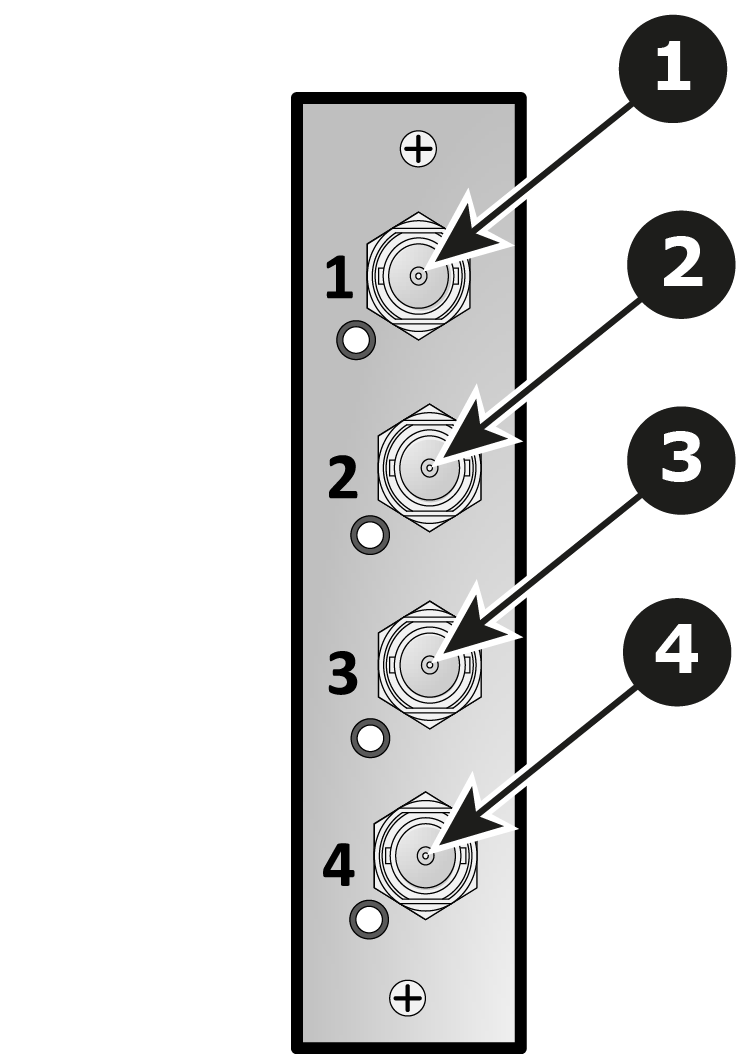

صورة 4–8 اللوحة الخلفية لبطاقة إدخال SDI
1موصِّل BNC — SDI 1 بمصباح LED يتحول إلى اللون الأخضر عند اكتشاف مزامنة صالحة
2موصِّل BNC — SDI 2 بمصباح LED يتحول إلى اللون الأخضر عند اكتشاف مزامنة صالحة
3موصِّل BNC — SDI 3 بمصباح LED يتحول إلى اللون الأخضر عند اكتشاف مزامنة صالحة
4موصِّل BNC — SDI 4 بمصباح LED يتحول إلى اللون الأخضر عند اكتشاف مزامنة صالحة
الميزات
المواصفات
SDI
الواجهة الرقميةالتسلسلية (SDI) عبارة عن ارتباط تسلسلي تم توحيده بواسطة جمعية مهندسي الصور المتحركة والتلفزيون (SMPTE). تنقل الواجهة الرقمية التسلسلية (SDI) الفيديو الرقمي غير المضغوط عبر كبل محوري 75 أوم.
