نظرة عامة

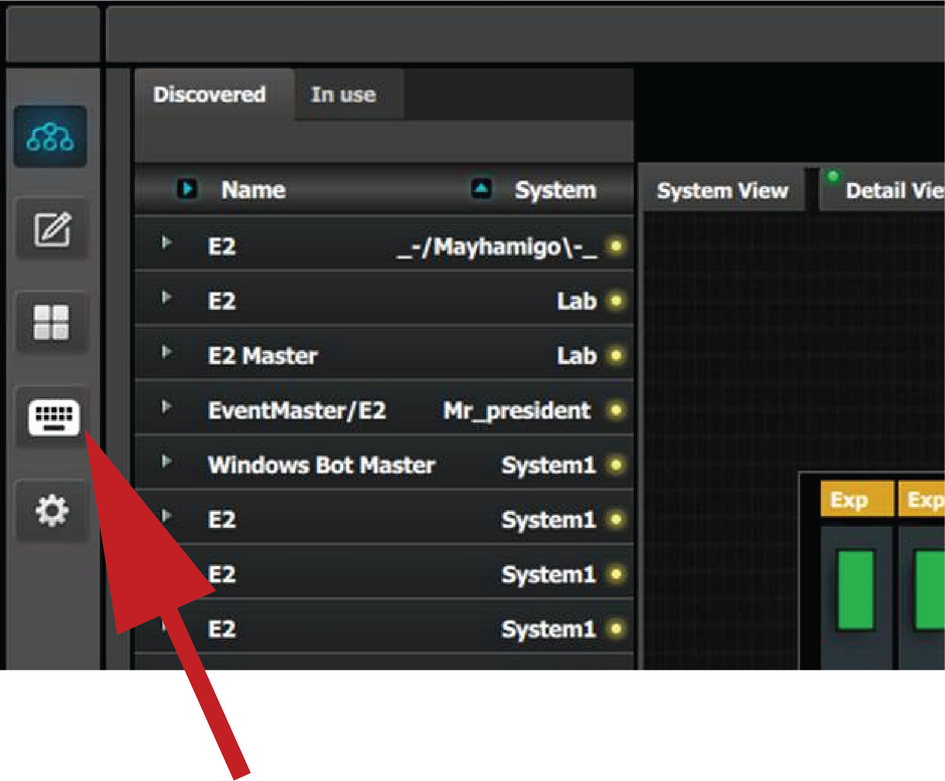

في Event Master Toolset، انقر فوق أيقونة لفتح صفحة إعداد قائمة وحدة التحكم.

كيفية تعيين الموارد

اسحب وأسقط الموارد من الجانب الأيسر إلى الأزرار المتوافقة مع الأزرار في وحدة التحكم.

كيفية إزالة التعيين غير الصحيح

في حالة تعيين (تعيينات) الزر غير الصحيح، يكون زر Delete Mapping (حذف التعيين) في الجزء السفلي من جزء المورد. عند النقر فوق هذا الزر سيتحول إلى اللون الأحمر. حدد الزر (الأزرار) التي سيتم حذف التعيين غير الصحيح لها، ثم انقر فوق زر Delete Selected (حذف المحدد) الأحمر.

كيفية استخدام تحديد تمثيل وحدة التحكم

في الجزء العلوي الأيمن من الشاشة هناك علامتا تبويب بمؤشرات LED. يعني مؤشر LED الأخضر أنها متوفرة، ويعني مؤشر LED الأحمر أنها غير متوفرة أو غير متصلة. دائمًا ما تكون وحدة التحكم الافتراضية متوفرة للاستخدام في Event Master Toolset. عند توصيل EC-30/EC-50 أو في حال استخدام EC-200/EC-210 تتوفر علامة تبويب Console 1 (وحدة التحكم 1) أيضًا.

ستحذو تعيينات الزر التي تم إجراؤها في علامة تبويب وحدة التحكم الافتراضية حذو علامة تبويب Console 1، والعكس صحيح، لكل تخطيط من التخطيطات الأربعة. يمكن أن تعرض وحدة التحكم الافتراضية تخطيطًا منفصلاً من صفحة Console 1، مما يسمح باستخدام وحدة التحكم الافتراضية كامتداد "بسيط" لوحدة التحكم المادية.
