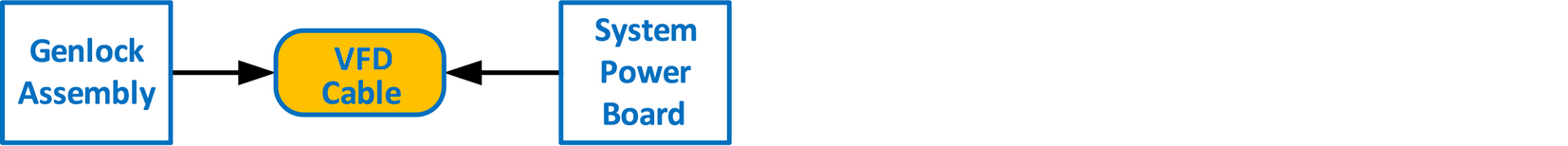

مخطط التدفق

ملاحظة: يقوم كبل VFD الشريطي المسطح بتوصيل مجموعة VFD بلوحة الطاقة للنظام. يقدم هذا الإجراء التعليمات حول كيفية فصل الكبل من كلا الجانبين.

القطع المعنية

الأدوات الضرورية

• عدد واحد مفك براغي فيليبس #2
• مفك براغي سداسي

كيفية إزالة كبل VFD

1. أزِل جزئيًا مجموعة اللوحة الأمامية واسحبها بعيدًا لكشف الكبلات الموجودة خلفها (راجع الإجراء المرتبط).

2. ادفع المزالج الجانبية على موصِّل VFD لتحرير كبل VFD.

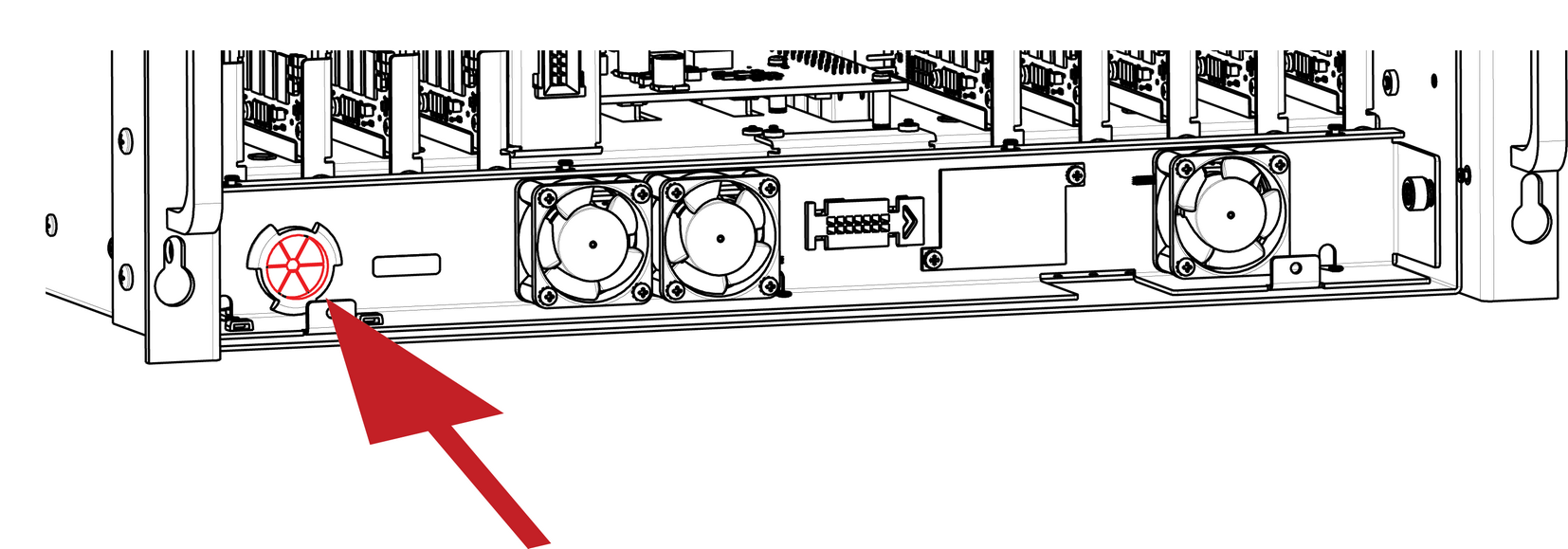

3. ادفع الكبل برفق عبر الحلقة الموجودة في درج مروحة 1RU.



4. اقلب الوحدة رأسًا على عقب وأزِل اللوحة السفلية (اتبع الإرشادات الواردة في قسم إزالة اللوحة السفلية).

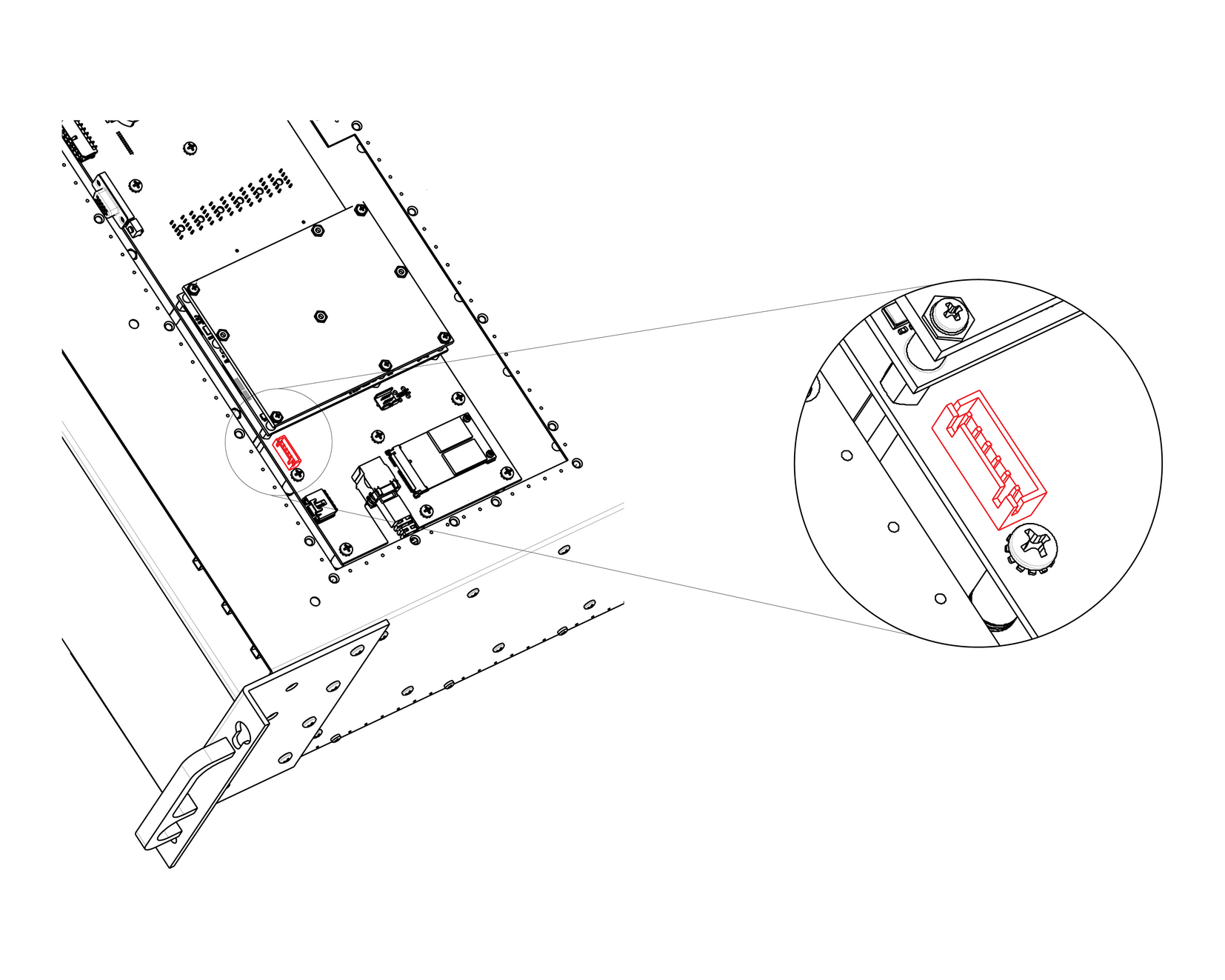

5. حدّد موقع كبل VFD المتصل بلوحة طاقة النظام.



6. اسحب الكبل خارج الوحدة.

كيفية تثبيت كبل VFD

لتركيب كبل VFD، اتّبع نفس الإجراء بالترتيب العكسي.
