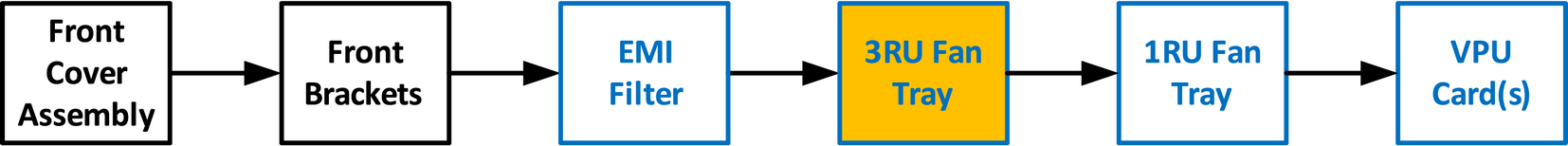

مخطط التدفق

القطع المعنية

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2 (اختياري).

كيفية إزالة درج مروحة 3RU

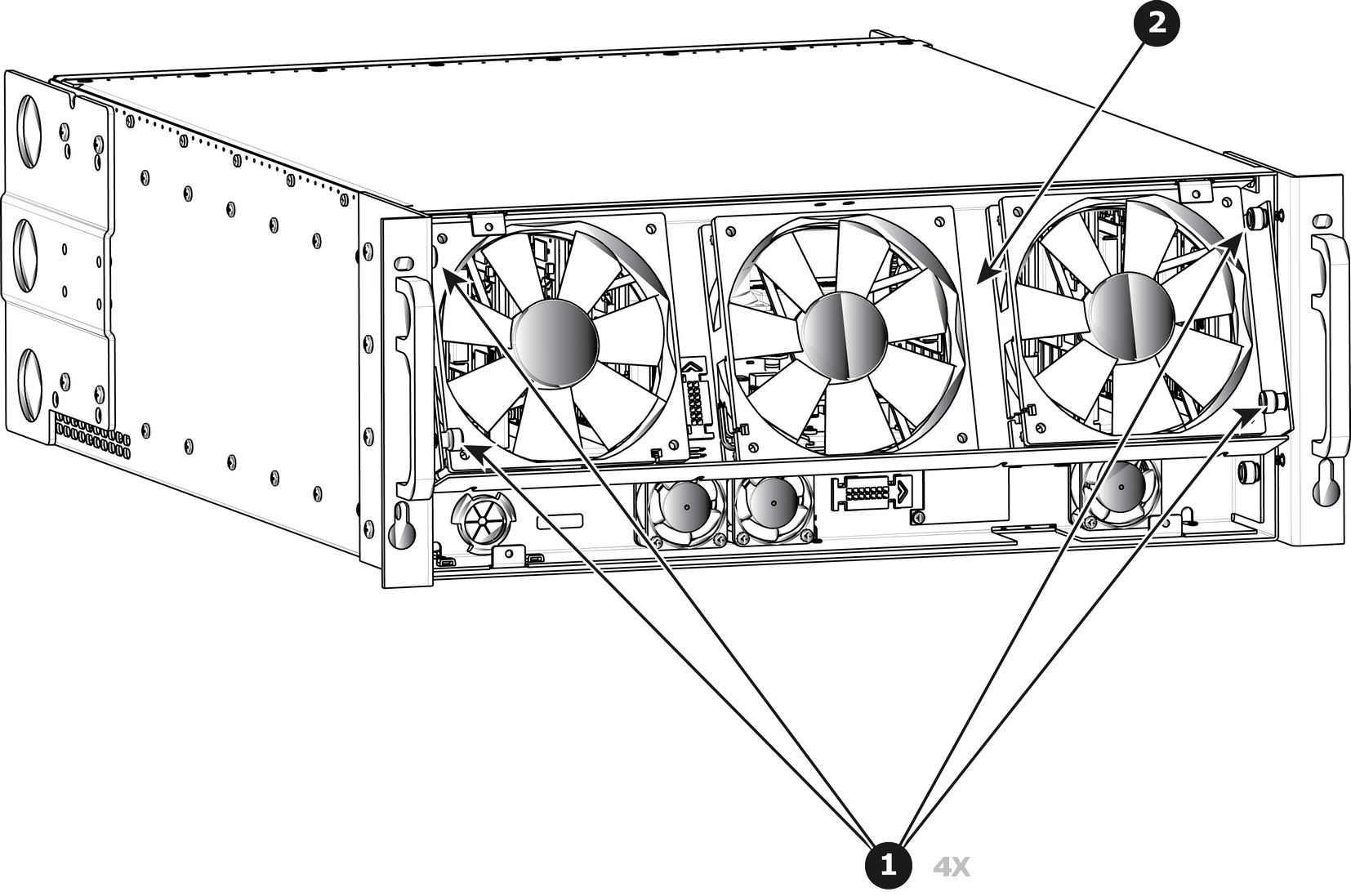

1. قم بفك البراغي اللولبية الأربعة التي تمسك بدرج مروحة 3RU بالهيكل وفكها.



   ملاحظة: قد تحتاج إلى مفك إذا كانت المسامير الإبهامية محكمة للغاية.

2. اسحب الدرج للخارج.



   ملاحظة: تحتاج إلى إمالة الدرج ووجهّه للانتشار في النقرات الموجودة في جانب الشاسيه.



كيفية تركيب درج مروحة 3RU

اتبع نفس الإجراء بالترتيب العكسي وقم بالإضافة إلى ذلك بما يلي:

1. تأكد من محاذاة الفتحات السفلية الموجودة أسفل الدرج مع السنون الموجودة على الدعامة في الشاسيه.
2. تأكد من أن الموصِّل الموجود في الجزء الخلفي من الدرج محاذٍ للموصِّل الموجود على الدعامة خلفه.
3. ادفع حتى يتم إقران الموصِّلين.
