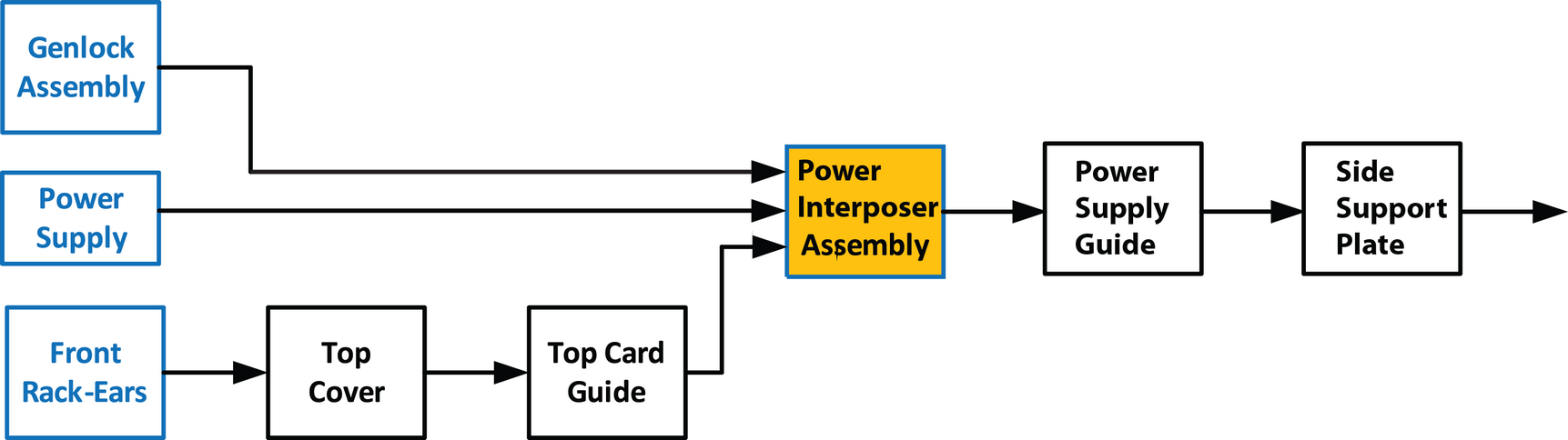

مخطط التدفق

نظرة عامة

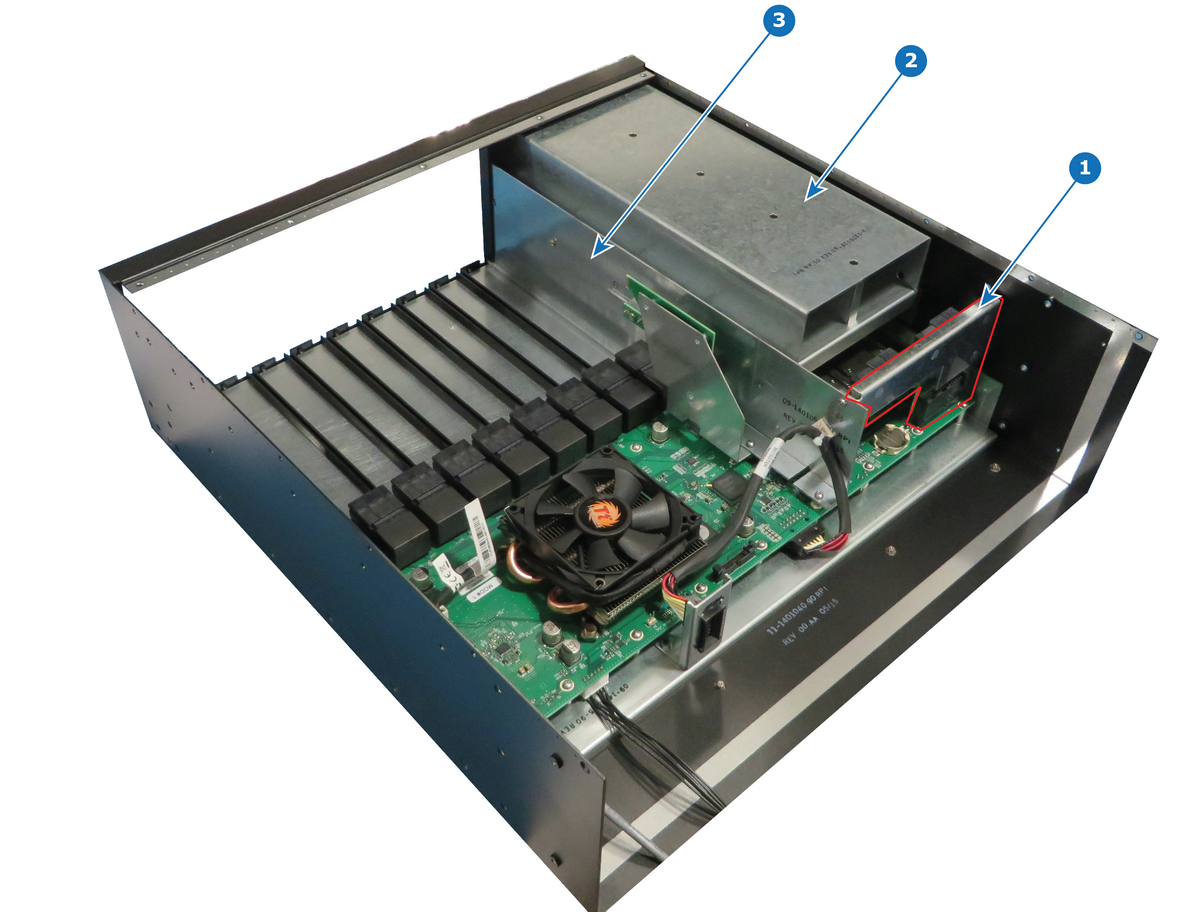

القطع المعنية

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة مجموعة وحدة إدخال الطاقة

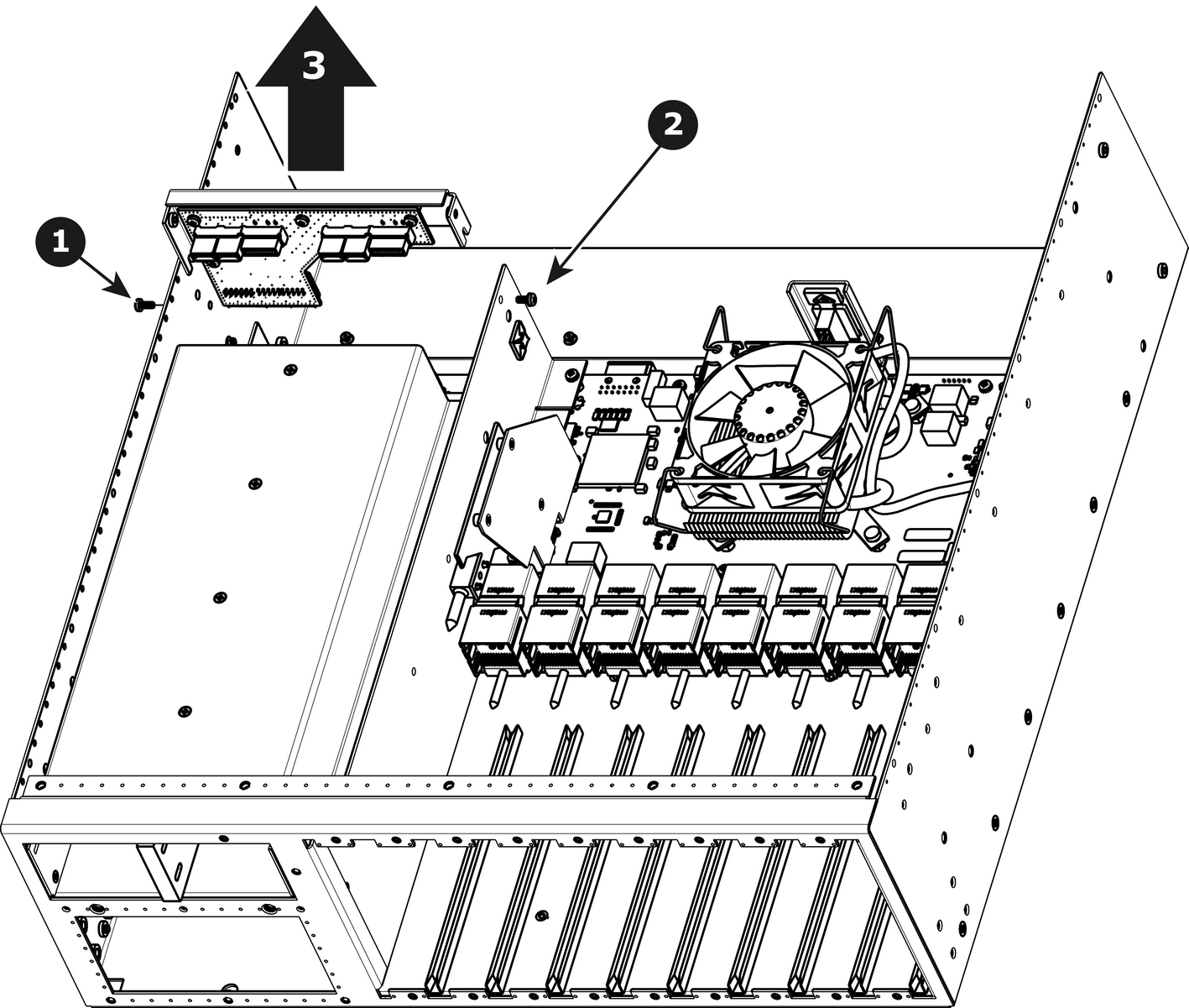

1. قم بفك البرغي ذي الرأس المفلطح (4-40×0.25 — أسود) الذي يربط مجموعة وحدة إدخال الطاقة بجانب الشاسيه.
2. قم بفك البرغي ذي الرأس المفلطح (4-40×0.25 — الفولاذ المقاوم للصدأ) الذي يربط مجموعة وحدة إدخال الطاقة بجانب لوحة الدعم الجانبية.

3. اسحب مجموعة وحدة إدخال الطاقة برفق بعيدًا عن الوحدة.



كيفية تركيب مجموعة وحدة إدخال الطاقة

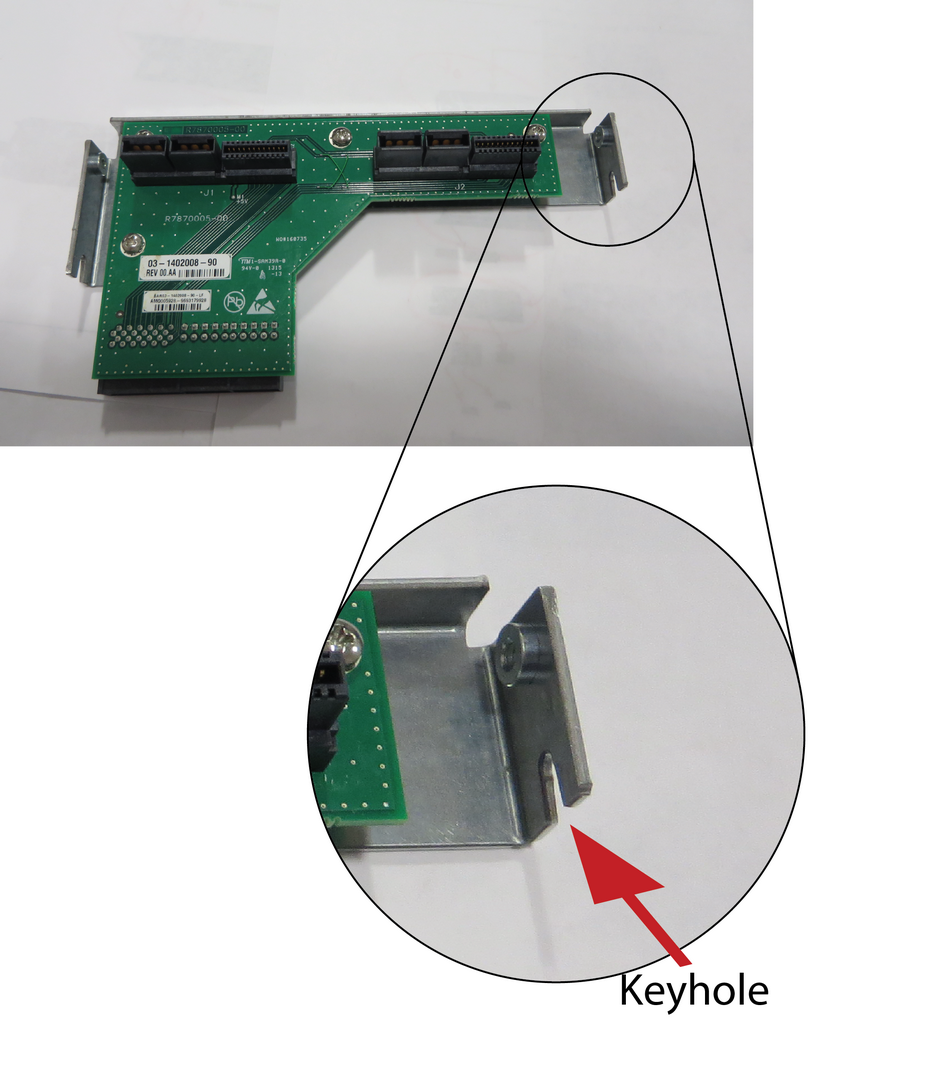

1. قم بتركيب مجموعة وحدة إدخال الطاقة وقم بالتوجيه إلى نتوءات ثقوب المفتاح في الصفيحة المعدنية.



   ملاحظة: ادفع مجموعة وحدة إدخال الطاقة بالكامل داخل الموصِّل على اللوحة الأم. اضغط قليلاً حتى يتم إدخالها بالكامل.



2. قم بتثبيت البرغيين.
