19.1 الخدمة

بشكل عام

بالنظر إلى معدل الفشل المنخفض المجرب على هذا الجهاز، فمن النادر للغاية الاضطرار إلى تغيير أجزاء في وحدة التحكم EC-200/EC-210.

ملاحظة: في حالة الحدث غير المرجح تتطلب وحدة التحكم في سلسلة EC الخدمة، يُرجى الرجوع إلى قسم "ترخيص المواد المرتجعة" في هذا الدليل قبل إرسال الوحدة مجددًا إلى Barco Service Department (قسم الخدمات من Barco).

الجزء الوحيد الذي قد يتعين على المستخدم تغييره بنفسه هو مصباح العمل. مصباح العمل هو قطعة غيار مقدمة من Barco (راجع قائمة قطع الغيار الوردة أدناه).

نظرة عامة على EC-200/EC-210

التوجيه والمكونات الرئيسية.

ملاحظة: تظهر الصور في هذا الفصل EC-200، ولكنها تطبق، أيضًا، على EC-210. يُعد EC-200 وEC-210 المنتج ذاته في الأساس.

أمامي:

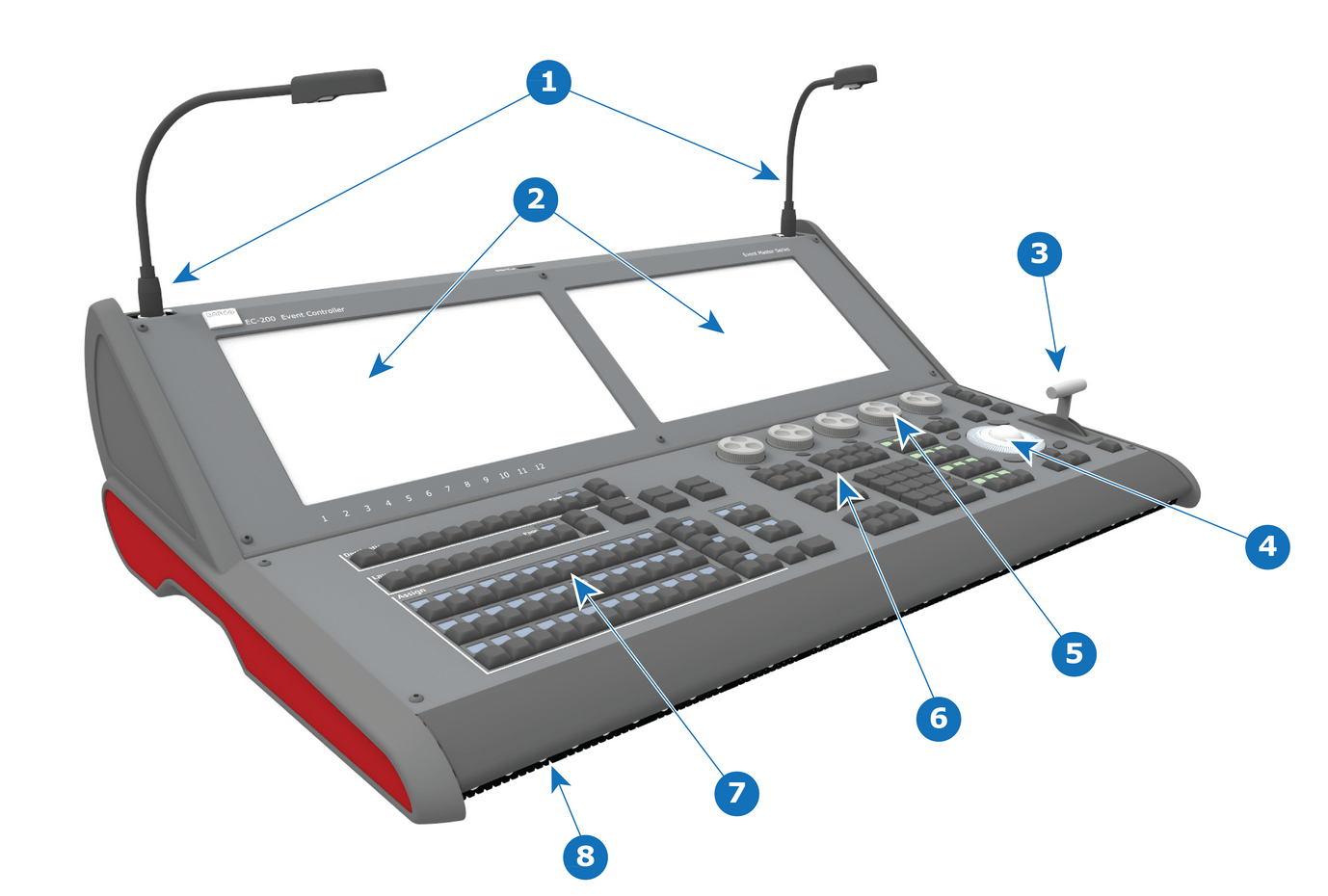

صورة 19–1 وحدة تحكم EC-200/EC-210 (العرض الأمامي)
1
مصابيح العمل
2
شاشات اللمس
3
شريط T
4
الماوس + أزرار السهم
5
المقابض الدوارة
6
أزرار الوظيفة، الوظائف العليا ولوحة الأرقام
7
أزرار العرض (الوجهات، الطبقات،...)
8
مصابيح مؤشر LED الأمامية

الخلفي:

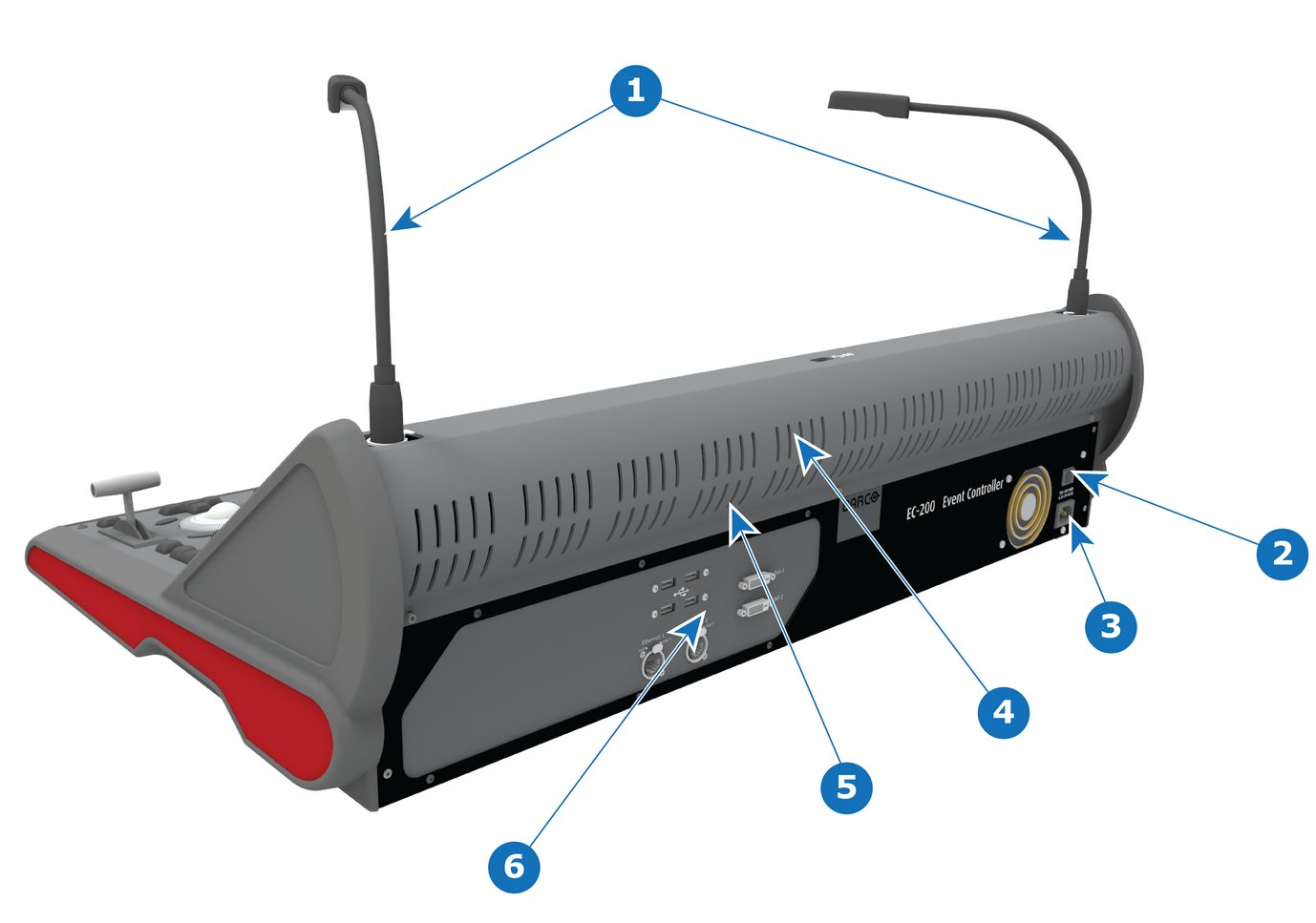

صورة 19–2 وحدة تحكم EC-200/EC-210 (العرض الخلفي)
1
مصابيح العمل
2
مفتاح الطاقة
3
موصل الطاقة
4
المروحة الخلفية (موجودة خلف فتحات التهوية الخلفية)
5
مصابيح مؤشر LED الخلفية (موجودة خلف فتحات التهوية الخلفية)
6
موصلات الاتصال
قائمة قطع غيار EC-200/EC-210
الوصفالتعليقات
KIT DESKLIGHT EC-501× مصباح العمل (دعم مرن باتصال XLR)
