14.20 وحدة CPU (وحدة المعالجة المركزية)

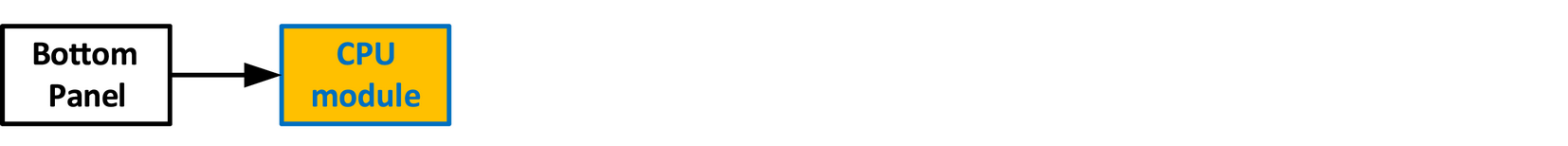

مخطط التدفق
صورة 14–55
ملاحظة: قبل المتابعة في إزالة وحدة CPU تحتاج إلى إزالة اللوحة السفلية كما هو مبين في الإجراء ذي الصلة.
نظرة عامة

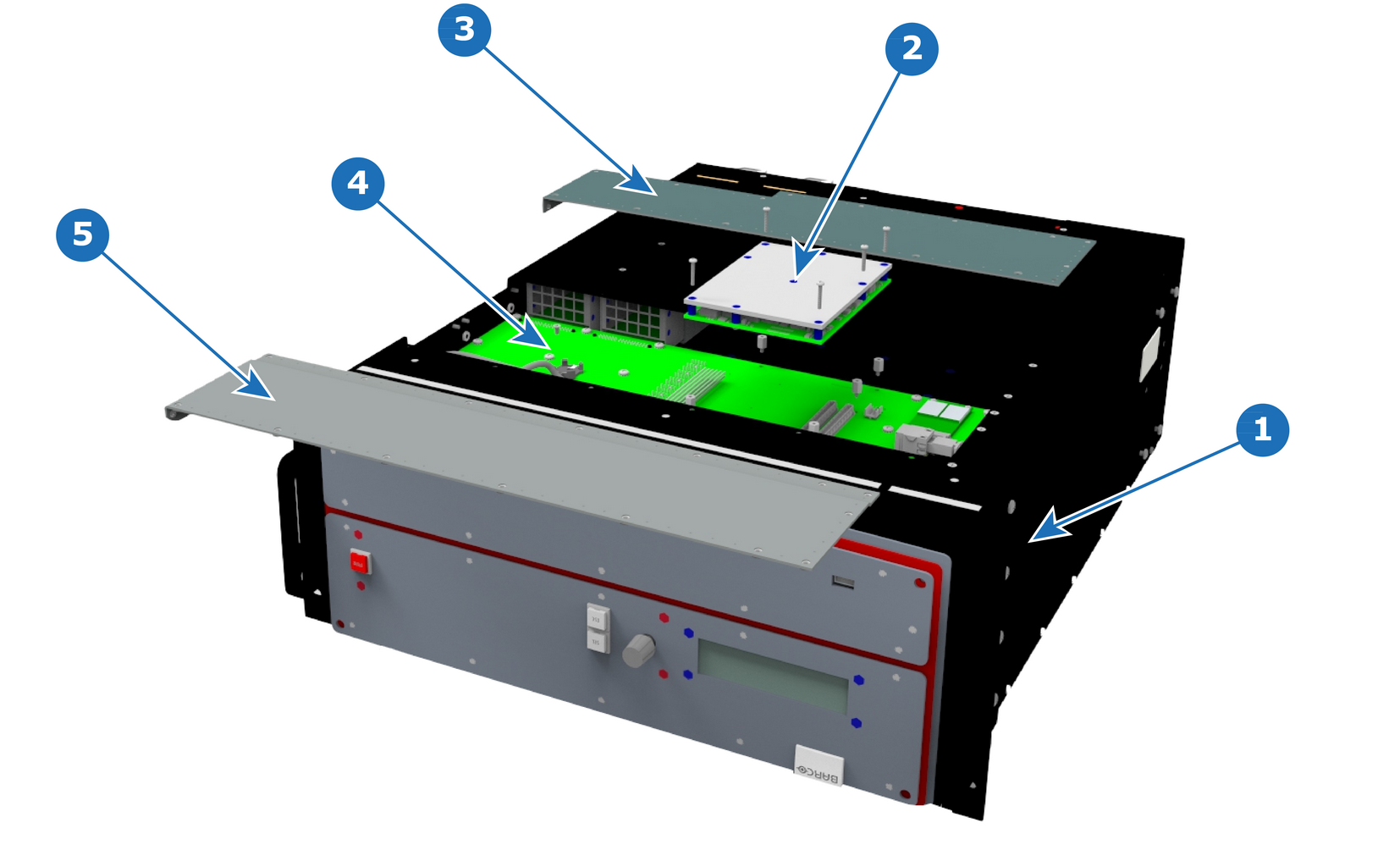

صورة 14–56 وحدة CPU – E2 من الجيل الأول
1
الشاسيه
2
وحدة CPU (وحدة المعالجة المركزية)
3
الجزء السفلي من اللوحة 1
4
بطاقة النظام.
5
الجزء السفلي من اللوحة 2

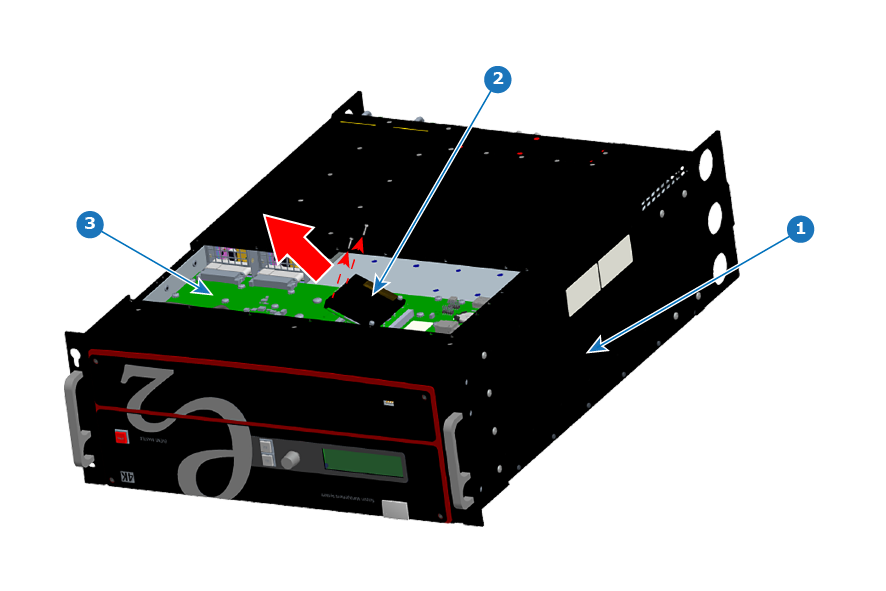

صورة 14–57 وحدة CPU – E2 من الجيل 2
1
الشاسيه
2
وحدة CPU (وحدة المعالجة المركزية)
3
بطاقة النظام
القطع المعنية
وحدة CPU (وحدة المعالجة المركزية)
الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة وحدة E2 CPU من الجيل الأول
  1. قم بفك البراغي الخمسة التي تربط وحدة CPU ببطاقة النظام.

  2. قم بإزالة وحدة CPU بعناية برفعها لأعلى.

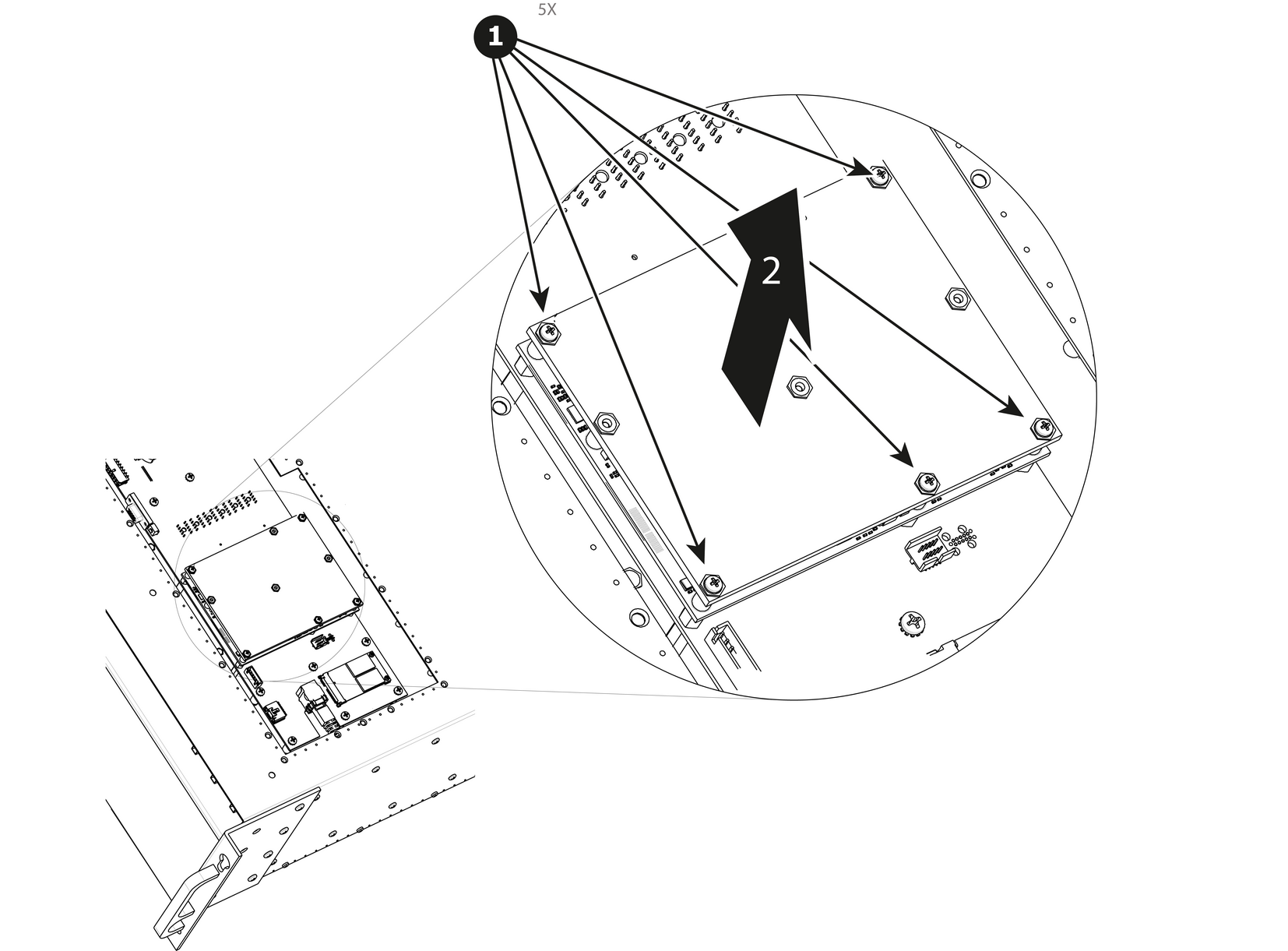

    صورة 14–58 إزالة وحدة CPU – E2 من الجيل الأول
كيفية إزالة وحدة E2 CPU من الجيل الثاني

  1. قم بفك البرغيين من الجانب الأيسر لوحدة CPU.

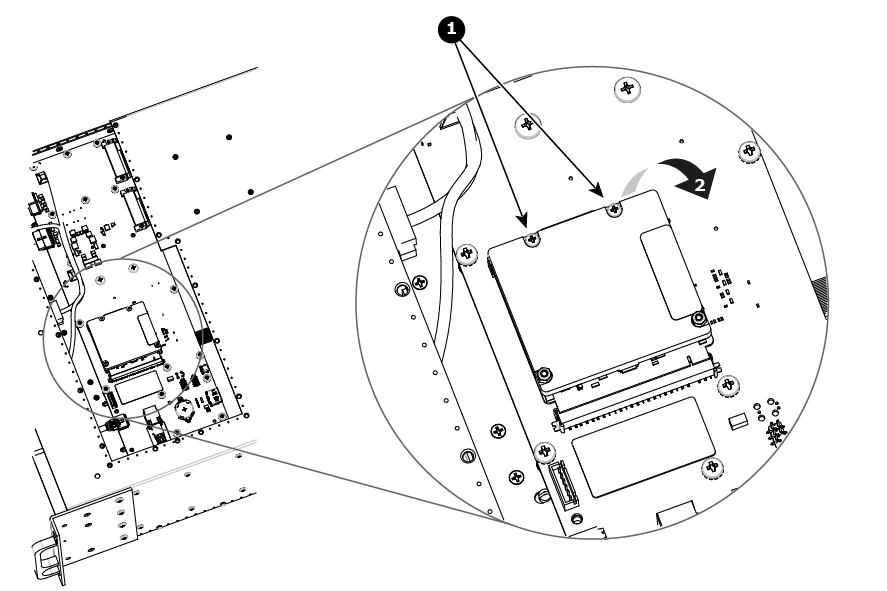

    صورة 14–59 إزالة وحدة CPU – E2 من الجيل 2
  2. ارفع الحافة المحررة لوحدة CPU واسحبها برفق من موصِّل وحدة CPU على اللوحة الأم.

  3. أزِل وحدة CPU من الشاسيه.

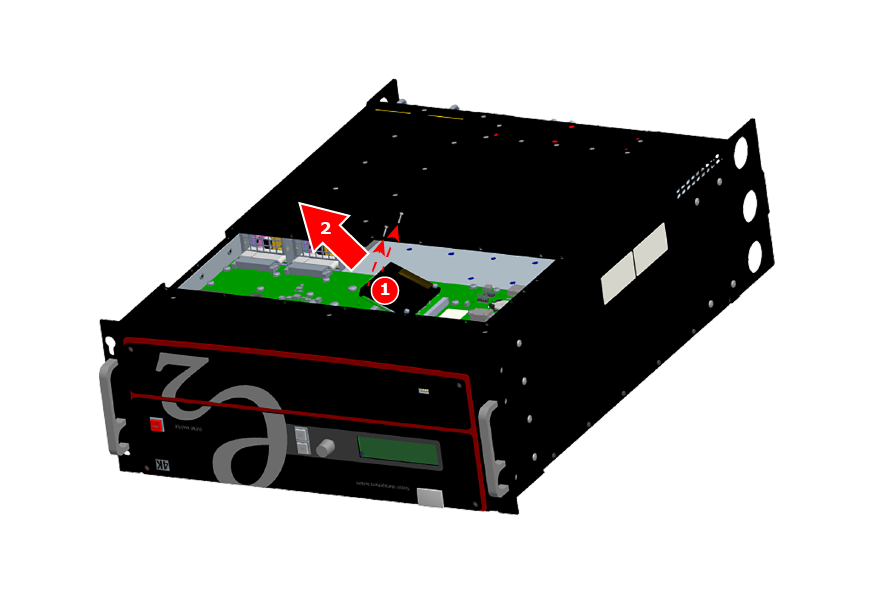

    صورة 14–60 إزالة CPU E2 من الجيل 2
كيفية تركيب وحدة CPU

لتركيب وحدة CPU، اتّبع نفس الإجراء بالترتيب العكسي.
