بشكل عام

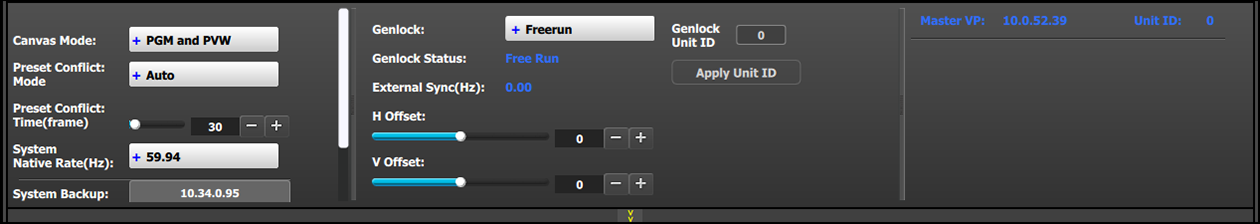

يتم الوصول إلى المعلمات العامة التي تتعلق بالنظام المحدد في هذه المنطقة. يمكن للمستخدم تحديد وضع دقة تعارض التعيين المسبق للنظام والمعدل الأصلي ووضع جهاز تزامن الإشارات.

الوصف

• وضع اللوحة: يتيح وضع اللوحة للمستخدم للاختيار بين وضع لوحة "PGM وPVW" (الإعداد الافتراضي) ووضع لوحة "PGM فقط".

  • PGM وPVW—(الافتراضي) تحتفظ الوحدة بما يصل إلى 20 ميجابكسل من لوحة المعاينة (PVW) وللبرنامج (PGM) متى تم إنشاء وجهة شاشة.

    تتيح لوحة المعاينة للمستخدم معاينة التغييرات قبل أن تكون هذه التغييرات إخراجًا لوجهة الشاشة.

  • PGM فقط—يضاعف وضع "PGM فقط" مقدار لوحة PGM إلى 40 ميجابكسل، لأن الوحدة لم تعد تحتفظ بلوحة PVW.

    • نظرًا لأن النظام لم يعد يحتفظ بلوحة المعاينة، ستدخل الخلفيات في لوحة النظام (PGM). ومع ذلك، لا تزال الطبقات الممزوجة تمزج بين المصادر.
    • ميزة مفتاح Chroma غير متوفرة في وضع "PGM فقط". (ميزة مفتاح Luma متوفرة في وضع "PGM فقط".)

    بعد تحديث وضع اللوحة، احفظ التكوين بالضغط على زر "حفظ الكل" في الجزء السفلي من شريط التنقل في القائمة (على الحافة اليسرى من الشاشة)، ومن ثم قم بإعادة التعيين البسيط / دورة الطاقة لوحدة النظام لإعادة تكوين بطاقات VPU.

    ملاحظة: الحد الأقصى لعدد روابط اللوحة المتوفر للعارض المتعدد هو ثمانية لـ E2، وأربعة لـ S3.

• تعارض التعيين المسبق: Mode— (الوضع—)عند استخدام الطبقات المفردة يمكن أن تنشأ تعارضات عندما يعدل استدعاء التعيين المسبق طبقة مصدر موجودة حاليًا في البرنامج. يمكنك الاختيار من ثلاثة أوضاع لتعارض التعيين المسبق لحل هذه التعارضات.

  • Auto—(تلقائي—) ينفذ النظام إجراءات ضرورية لاستدعاء التعيين المسبق بخفة حركة إلى المعاينة ولانتظار تحويل المستخدم إلى البرنامج.
  • Force Recall—(إجبار الاستدعاء—) يستدعي النظام التعيين المسبق مباشرةً إلى البرنامج. البرنامج غير محمي.

  • User Confirm—(تأكيد المستخدم—) يقدم النظام للمستخدم نافذة منبثقة تسأل عما يمكن فعله عند اكتشاف تعارض.

    خيارات تأكيد المستخدم:

    • الحل – All Trans أو Cut: نفذ الإجراءات الضرورية لحل التعارض ونفذ All Trans أو Cut لجلب التعيين المسبق إلى البرنامج.
    • الحل – الانتظار: نفذ الإجراءات الضرورية لحل التعارض وانتظر أن يضغط المستخدم على All Trans أو Cut يدويًا.
    • إلغاء: يلغي عملية استدعاء التعيين المسبق بأكملها.
  • Off (إيقاف التشغيل)—ينبه النظام المستخدم برسالة الخطأ حول أي تعارض في استدعاء التعيين المسبق، ولكنه لا يقدم قائمة منبثقة لحل المشكلة.
• تعارض التعيين المسبق: Time(frame) ((الإطار) الزمني) هو مقدار الوقت الذي يستغرقه النظام عند تنفيذ All Trans تلقائيًا.

• المعدل الأصلي للنظام (هرتز): المعدل الأصلي للنظام بالهرتز (دورات في الثانية). التحديدات المتاحة:

  23.98	30	59.94	120
  24	47.95	60
  25	48	100
  29.97	50	119.88

  يحتاج معدل النظام الأصلي إلى مطابقة معدل الإطارات العام في الحدث حيث تستخدم الوحدة.

• System Backup (النسح الاحتياطي للنظام): عنوان IP لنظام النسخ الاحتياطي.

  أدخل عنوان IP من وحدة النسخ الاحتياطي، واضغط على زر "المزامنة" لدفع الإعدادات من النظام النشط إلى نظام النسخ الاحتياطي.

• جهاز تزامن الإشارات: يحدد وضع جهاز تزامن الإشارات للنظام من الخيارات التشغيل الحر أو القفل إلى خارجي أو القفل إلى معرف الوحدة.
• Genlock Status (حالة جهاز تزامن الإشارات): يبلغ عن حالة وضع جهاز تزامن الإشارات للنظام: مقفول أو غير مقفول.
• H Offset (إزاحة H): يمكن أن تكون مزامنة H إزاحة لمطابقة حالة جهاز تزامن الإشارات. الضبط في الميللي ثانية.
• V Offset (إزاحة V): يمكن أن تكون مزامنة V إزاحة لمطابقة حالة جهاز تزامن الإشارات. الضبط في الميللي ثانية.
• Master VP: يبلغ عن عنوان IP للوحدة في الشبكة المحلية.
• معرّف الوحدة: يبلغ عن رقم معرف الوحدة. المعرف مطلوب لتعريف وحدات مختلفة تتصرف كنظام فردي أو مرتبط للتوسيع للإدخالات أو الإخراجات أو الطبقات.
