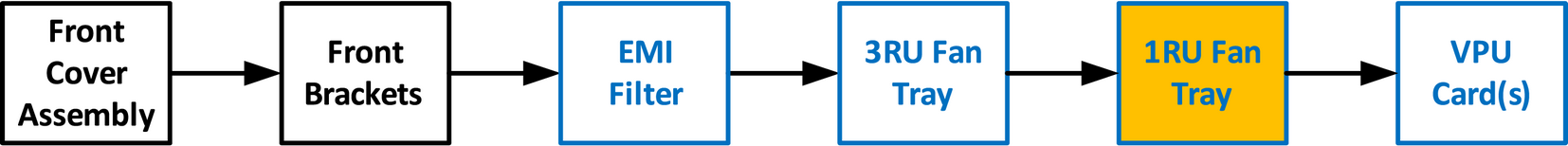

مخطط التدفق

القطع المعنية

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2 (اختياري).

كيفية إزالة درج مروحة 1RU

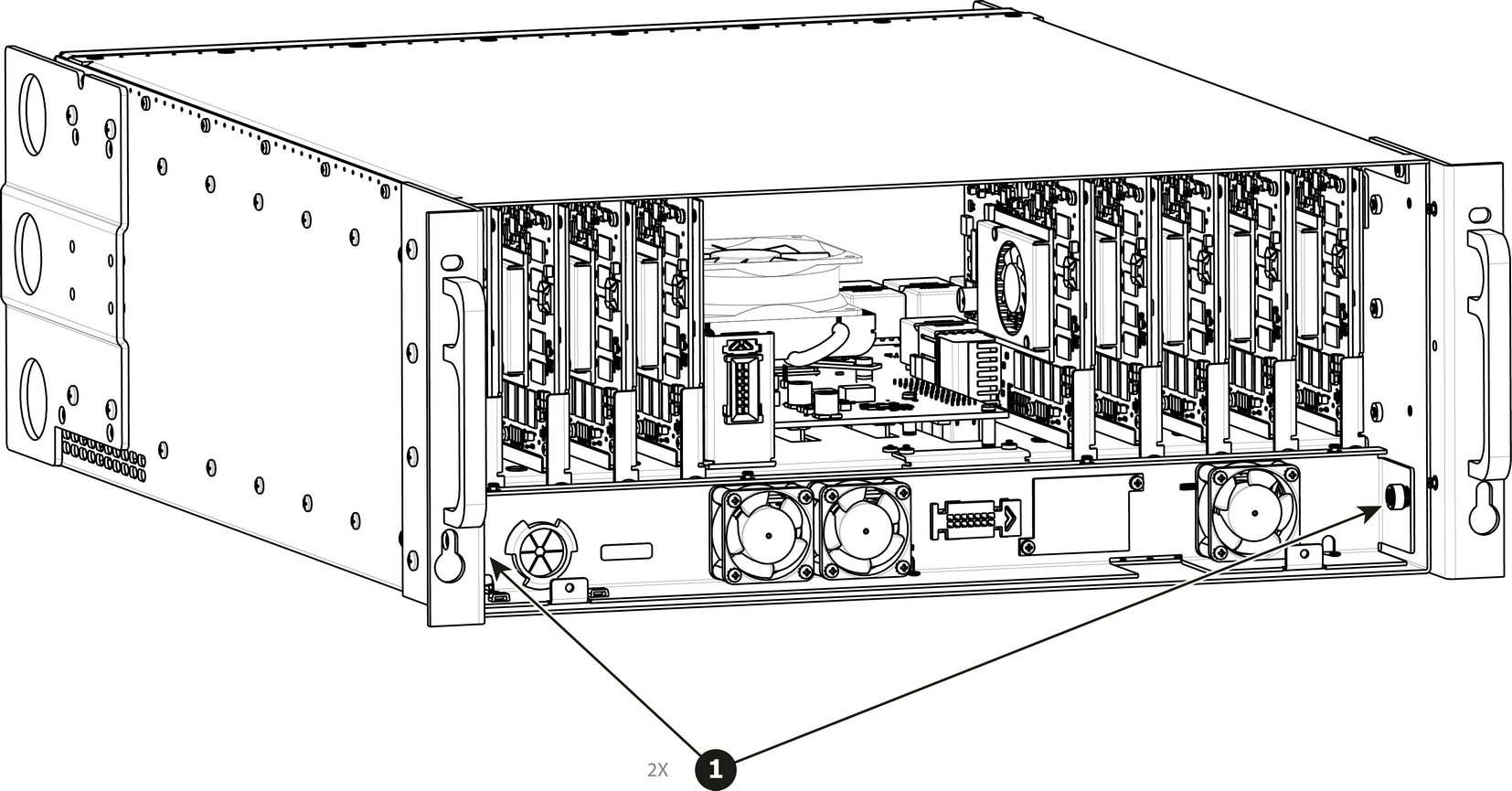

1. قم بإرخاء البرغيين اللولبيين اللذين يمسكان بدرج المروحة 1RU بالشاسيه وفكهما.



   ملاحظة: قد تحتاج إلى مفك إذا كانت المسامير الإبهامية محكمة للغاية.

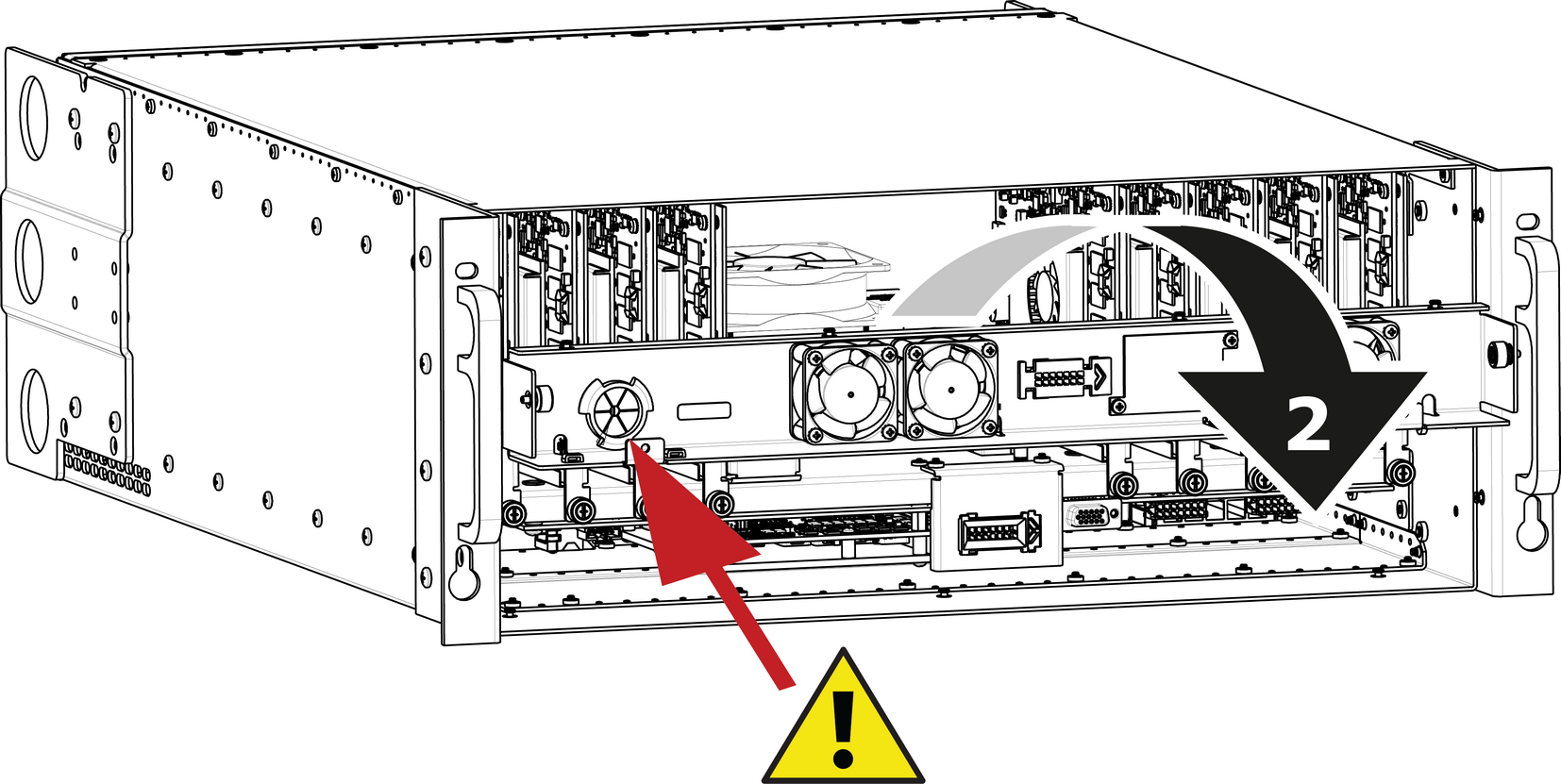

2. اسحب الدرج للخارج.



   ملاحظة: قد تحتاج إلى إمالة الدرج ووجهّه للانتشار في النقرات الموجودة في جانب الشاسيه.





   تنبيه: قبل إزالته تمامًا من الوحدة، ادفع بعناية كبلات USB واللوحة الأمامية من خلال الحلقة الموجودة على جهة يدك اليسرى.

كيفية تركيب درج مروحة 1RU

اتبع نفس الإجراء بالترتيب العكسي وقم بالإضافة إلى ذلك بما يلي:

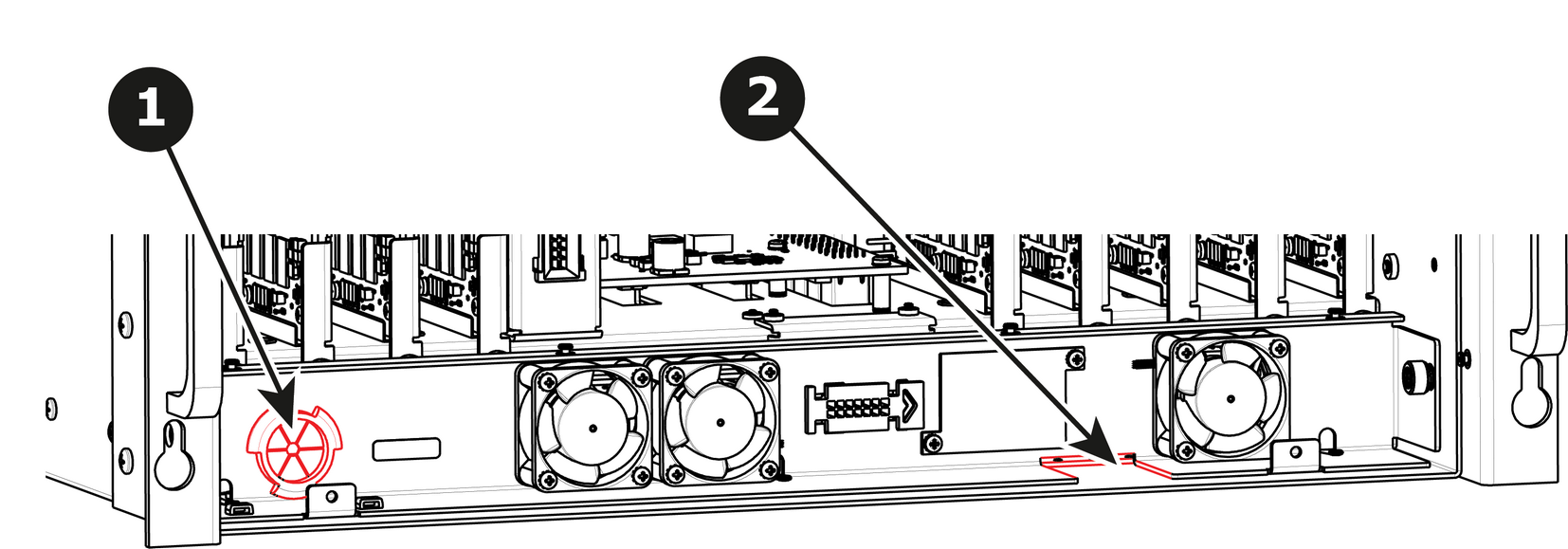

1. مرِّر كبل USB وVFD عبر الحلقة.



2. تأكد من أن كبل اللوحة الأمامية المسطح يمر عبر الفتحة الموجودة على الجانب الأيمن.
3. قم بمحاذاة الموصِّل خلف درج المروحة والموصِّل الموجود على الدعامة خلفها وادفع حتى يتم إقران الموصِّلين.
