بشكل عام

يتم تصميم الشاسيه لأجهزة Event master (سلسلة E2، وS3، وEX) ليتم تركيبه على حامل. يتم تزويد الأجهزة مع أجهزة التركيب على حامل الأمامية.

يُرجى ملاحظة النقاط المهمة التالية:

• E2 هو 4RU في الارتفاع، وS3 هو 3RU في الارتفاع، وEX هو 1RU في الارتفاع.

• الحد الأقصى لدرجة حرارة التشغيل المحيطة هو 40 درجة مئوية.

  ملاحظة: الحد الأقصى لدرجة حرارة التشغيل المحيطة لـ EC-200/EC-210 هي 35 درجة مئوية.

• اترك المساحة الأمامية والخلفية الكافية لضمان عدم تقييد تدفق الهواء خلال الوحدة.
• عند تثبيت معدات على حامل، قم بتوزيع الوحدات بالتساوي لمنع الظروف الخطرة التي قد تنشأ بتوزيع الوزن غير المتساوي.
• صِل الوحدة فقط بدائرة كهربية مقيمة للإمداد بشكل صحيح.
• يجب صيانة التأريض (التوصيل بالأرض) الموثوق للمعدة المركبة على حامل.
• قم بتركيب الوحدة على حامل من حواجز الحامل باستخدام مسامير الحامل الأربعة (غير مزودة). قد تكون مؤشرات الترابط مترية أو غير ذلك، اعتمادًا على نوع الحامل.

كيفية تثبيت E2 في حامل

استخدم الخطوات التالية لتركيب E2 على حامل:

1. يتم شحن E2 بدعائم جانبية مضمنة في علبة الشحن وغير مثبتة في الشاسيه. تساعد هذه الدعائم الجانبية، عند تثبيتها وضبطها بشكل صحيح، بتوزيع وزن الشاسيه (والكبل) داخل حاملك. استخدم الخطوات التالية لضبط الدعائم الجانبية بشكل صحيح:

   1. قم بقياس وتثبيت دعامتَي التركيب المزودتين على دعائم الحامل الخلفية.

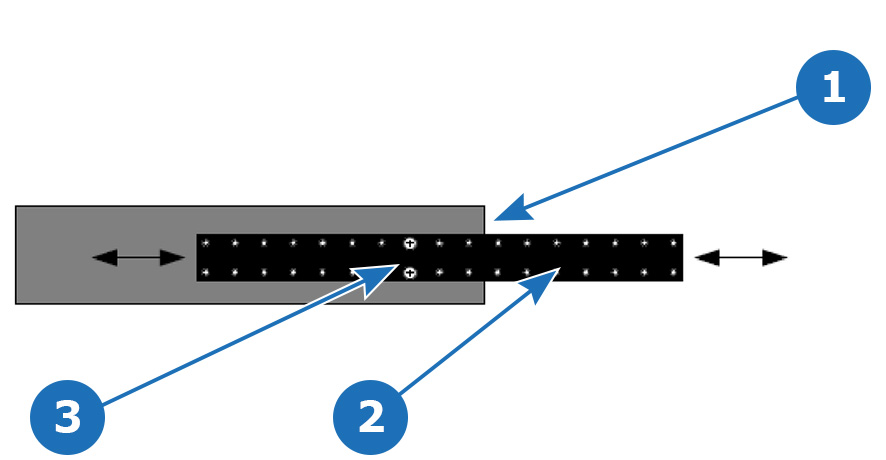

   2. قم بقياس المسافة بين دعائم الحامل الأمامية والخلفية. أزِل مسامير التركيب الأربعة التي تؤمن كل دعامة جانبية في E2، ومن ثم اضبط مسافة كل دعامة جانبية حسب الضرورة.



   3. أعِد تثبيت مسامير التركيب. عند ضبطها بشكل صحيح، ستبرز نهاية كل دعامة جانبية من الفتحة في دعامة التركيب الخلفية، بمجرد تركيب الشاسيه على حامل.

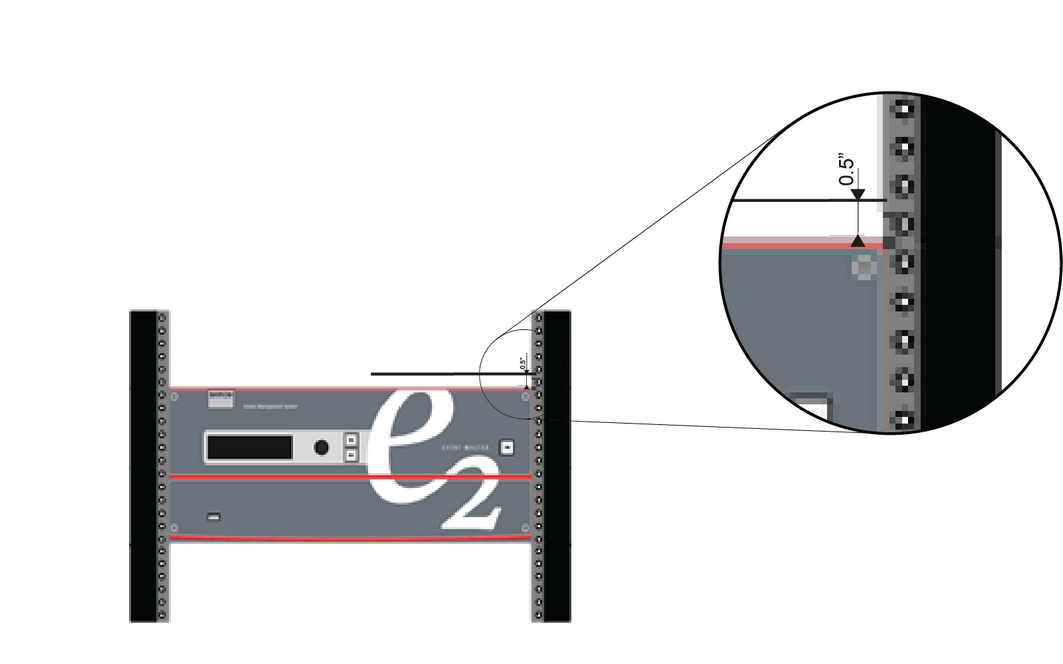

      للاستفادة من هذه الميزة، تأكد من أن هناك على الأقل 1/2 بوصة من الخلوص أعلى الشاسيه.



2. بالنسبة لفتحتَي ثقب القفل في E2، قم بقياس وتثبيت مسمارَي الحامل في الدعامات الأمامية من حامل المعدة. اسمح لكل مسمار بالبروز تقريبًا 3/4 بوصة من سطح الدعائم.
3. ارفع الشاسيه، مع دعمه، وأدخل الدعائم الجانبية خلال الفتحات في دعائم التركيب الخلفية.
4. ومع الاستمرار في دعم الشاسيه، أدخل المسامير (في الدعامات الأمامية) من خلال ثقبَي القفل، ودَع الشاسيه يستقر في فتحات ثقب القفل.
5. أحكم ربط المسمارين السفليين، ثم ثبّت وأحكم ربط المسمارين العلويين في الدعامة الخلفية.

كيفية تثبيت S3 أو EX في حامل

استخدم الخطوات التالية لتركيب S3 أو EX على حامل:

1. يتم شحن وحدات S3 وEX بدعائم جانبية مضمنة في علبة الشحن وغير مثبتة في الشاسيه. تساعد هذه الدعائم الجانبية، عند تثبيتها وضبطها بشكل صحيح، بتوزيع وزن الشاسيه (والكبل) داخل حاملك. استخدم الخطوات التالية لضبط الدعائم الجانبية بشكل صحيح:

   1. قم بقياس وتثبيت دعامتَي التركيب المزودتين على دعائم الحامل الخلفية.

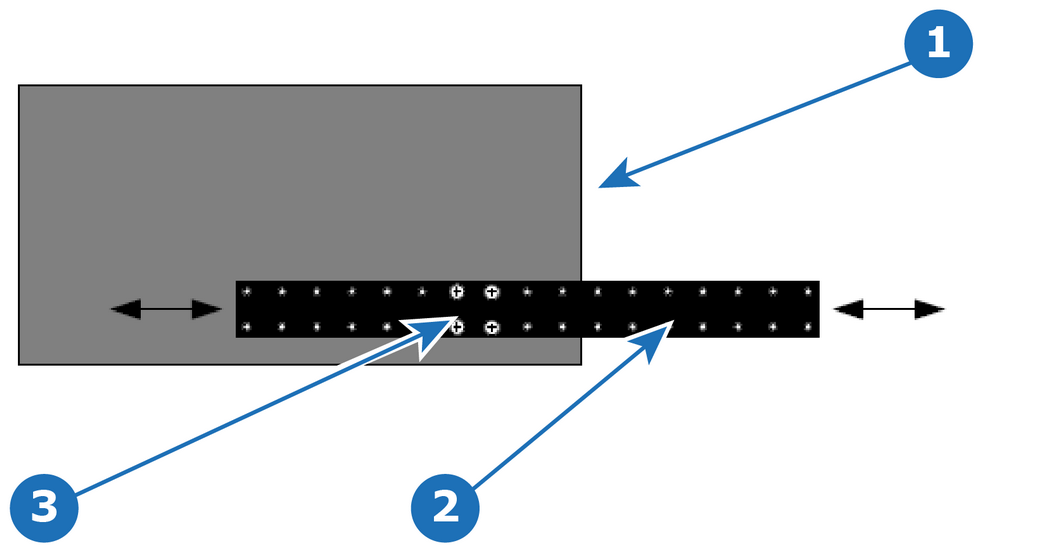

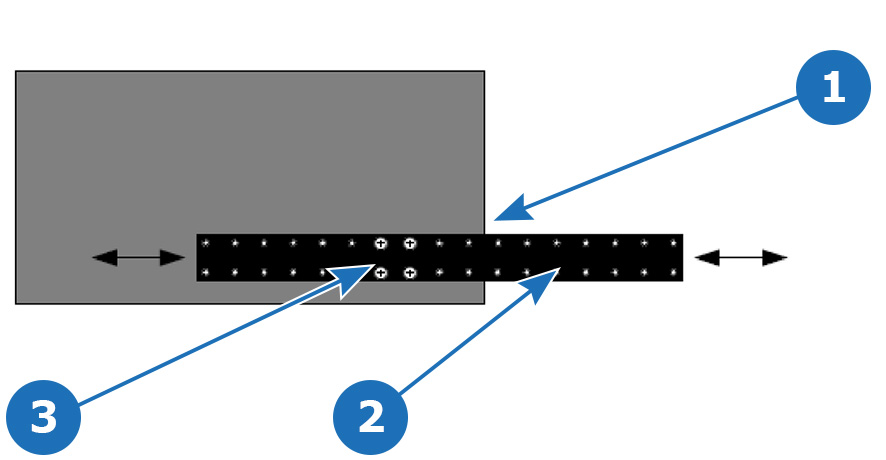

   2. قم بقياس المسافة بين دعائم الحامل الأمامية والخلفية. أزِل مسامير التركيب التي تؤمن كل دعامة جانبية في الشاسيه، ومن ثم اضبط مسافة كل دعامة جانبية حسب الضرورة. تستخدم S3 مسامير التركيب الأربعة في كل دعامة جانبية؛ وتستخدم EX مسمارَي تركيب على كل دعامة جانبية.





   3. أعِد تثبيت مسامير التركيب. عند ضبطها بشكل صحيح، ستبرز نهاية كل دعامة جانبية من الفتحة في دعامة التركيب الخلفية، بمجرد تركيب الشاسيه على حامل.
2. ارفع الشاسيه، مع دعمه، وأدخل الدعائم الجانبية خلال الفتحات في دعائم التركيب الخلفية.
3. ومع الاستمرار في دعم الشاسيه، ثبّت وأحكم ربط المسمارين السفليين.
4. وأخيرًا، ثبّت وأحكم ربط المسمارين العلويين في الدعامة الخلفية.
