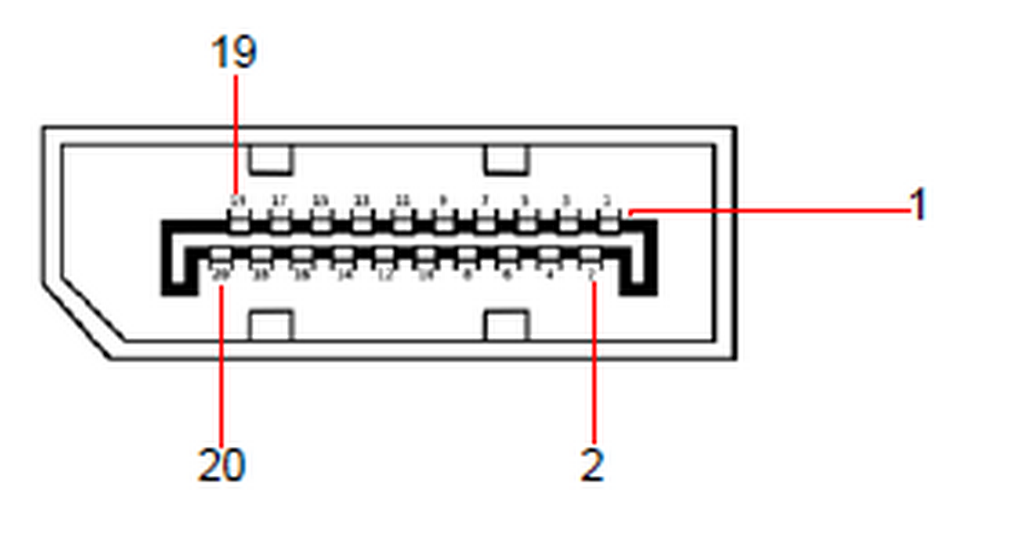

يوضح الشكل التالي موصل DisplayPort.
يسرد الجدول التالي سنون موصل DisplayPort.
| موصل DisplayPort | |||
| سن | الإشارة | سن | الإشارة |
| 1 | ML_Lane 0 (p) | 11 | GND |
| 2 | GND | 12 | ML-Lane 3 (n) |
| 3 | ML_Lane 0 (n) | 13 | CONFIG1 (متصل بالأرض) |
| 4 | ML-Lane 1 (p) | 14 | CONFIG2 (متصل بالأرض) |
| 5 | GND | 15 | AUX CH (p) |
| 6 | ML_Lane 1 (n) | 16 | GND |
| 7 | ML-Lane 2 (p) | 17 | AUX CH (n) |
| 8 | GND | 18 | اكتشاف التوصيل السريع |
| 9 | ML_Lane 2 (n) | 19 | الإرجاع (إرجاع الطاقة) |
| 10 | ML_Lane 3 (p) | 20 | طاقة DP_PWR للموصل (3.3 فولت، 500 مللي أمبير) |

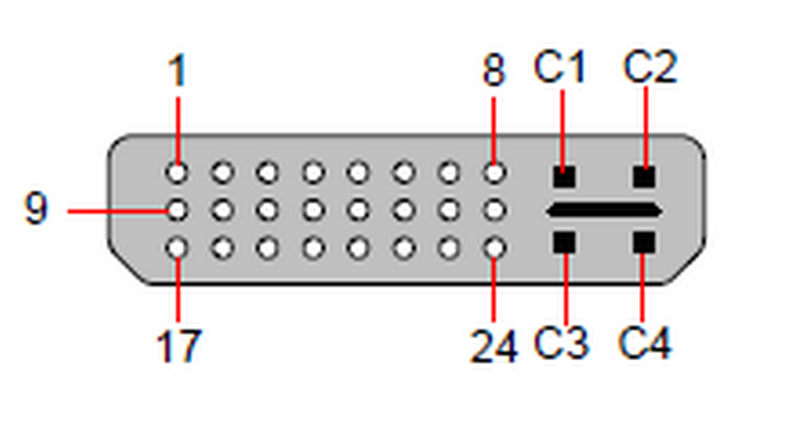

يوضح الشكل التالي موصل DVI.
تسرد الجداول التالية سنون موصل DVI. يُرجى ملاحظة أن:
| موصل DVI | |||
| سن | الإشارة | سن | الإشارة |
| 1 | T.M.D.S. البيانات 2- | 13 | T.M.D.S. البيانات 3+ |
| 2 | T.M.D.S. البيانات 2+ | 14 | الطاقة +5 فولت |
| 3 | T.M.D.S. درع البيانات 2/4 | 15 | أرضي (لـ +5 فولت) |
| 4 | T.M.D.S. البيانات 4- | 16 | اكتشاف التوصيل السريع |
| 5 | T.M.D.S. البيانات 4+ | 17 | T.M.D.S. البيانات 0- |
| 6 | ساعة DDC | 18 | T.M.D.S. البيانات 0+ |
| 7 | بيانات DDC | 19 | T.M.D.S. درع البيانات 0/5 |
| 8 | المزامنة الرأسية التناظرية | 20 | T.M.D.S. البيانات 5- |
| 9 | T.M.D.S. البيانات 1- | 21 | T.M.D.S. البيانات 5+ |
| 10 | T.M.D.S. البيانات 1+ | 22 | T.M.D.S. درع الساعة |
| 11 | T.M.D.S. درع البيانات 1/3 | 23 | T.M.D.S. الساعة + |
| 12 | T.M.D.S. البيانات 3- | 24 | T.M.D.S. الساعة - |
| سنون MicroCross | |||
| سن | الإشارة | سن | الإشارة |
| C1 | فيديو باللون الأحمر تناظري | C4 | المزامنة الأفقية التناظرية |
| C2 | فيديو باللون الأخضر تناظري | C5 | إرجاع أرضي شائع تناظري |
| C3 | فيديو باللون الأزرق تناظري | ||

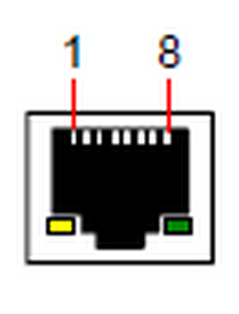

يوضح الشكل التالي موصِّل Ethernet.
يسرد الجدول التالي سنون موصِّل Ethernet.
| 10/100 Base-T — منفذ RJ45 | 1000 Base-T — منفذ RJ45 | |||
| سن | إقران | اللون | الوصف | الوصف |
| 1 | 3 | أبيض/أخضر | TXD+ | TX0+ |
| 2 | 3 | أخضر | TXD- | TX0- |
| 3 | 2 | أبيض/برتقالي | RXD+ | RX0+ |
| 4 | 1 | أزرق | — | TX1+ |
| 5 | 1 | أبيض/أزرق | — | TX1- |
| 6 | 2 | برتقالي | RXD- | RX0- |
| 7 | 4 | أبيض/بني | — | Rx1+ |
| 8 | 4 | بني | — | RX1- |

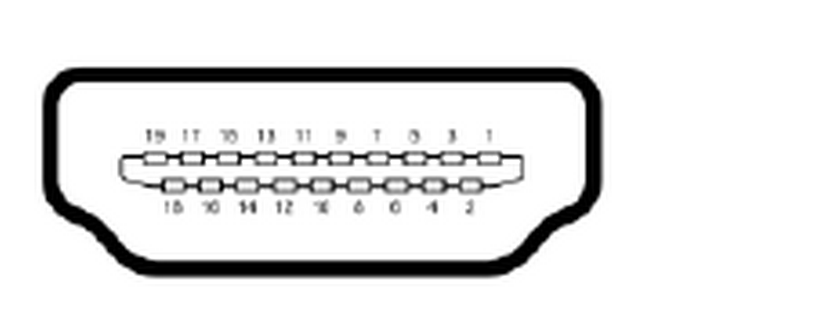

يوضح الشكل التالي موصل HDMI.
يسرد الجدول التالي سنون موصل HDMI.
| موصل HDMI | |||
| سن | الإشارة | سن | الإشارة |
| 1 | بيانات TMDS2+ | 11 | درع ساعة TMDS |
| 2 | درع بيانات TMDS2 | 12 | ساعة TMDS- |
| 3 | بيانات TMDS2- | 13 | CEC |
| 4 | بيانات TMDS1+ | 14 | |
| 5 | درع بيانات TMDS1 | 15 | SCL |
| 6 | بيانات TMDS1- | 16 | SDA |
| 7 | بيانات TMDS0+ | 17 | DDC/CEC/HEC أرضي |
| 8 | درع بيانات TMDS0 | 18 | الطاقة +5 فولت (50 مللي أمبير كحدٍ أقصى) |
| 9 | بيانات TMDS0- | 19 | اكتشاف التوصيل السريع (جميع الإصدارات) وبيانات HEC+ |
| 10 | ساعة TMDS+ | ||
