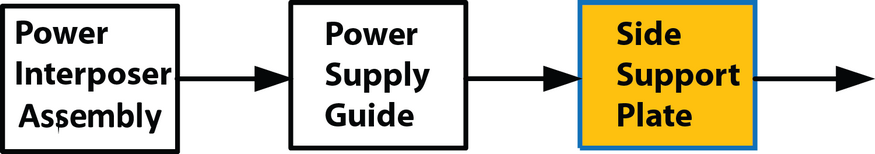

مخطط التدفق

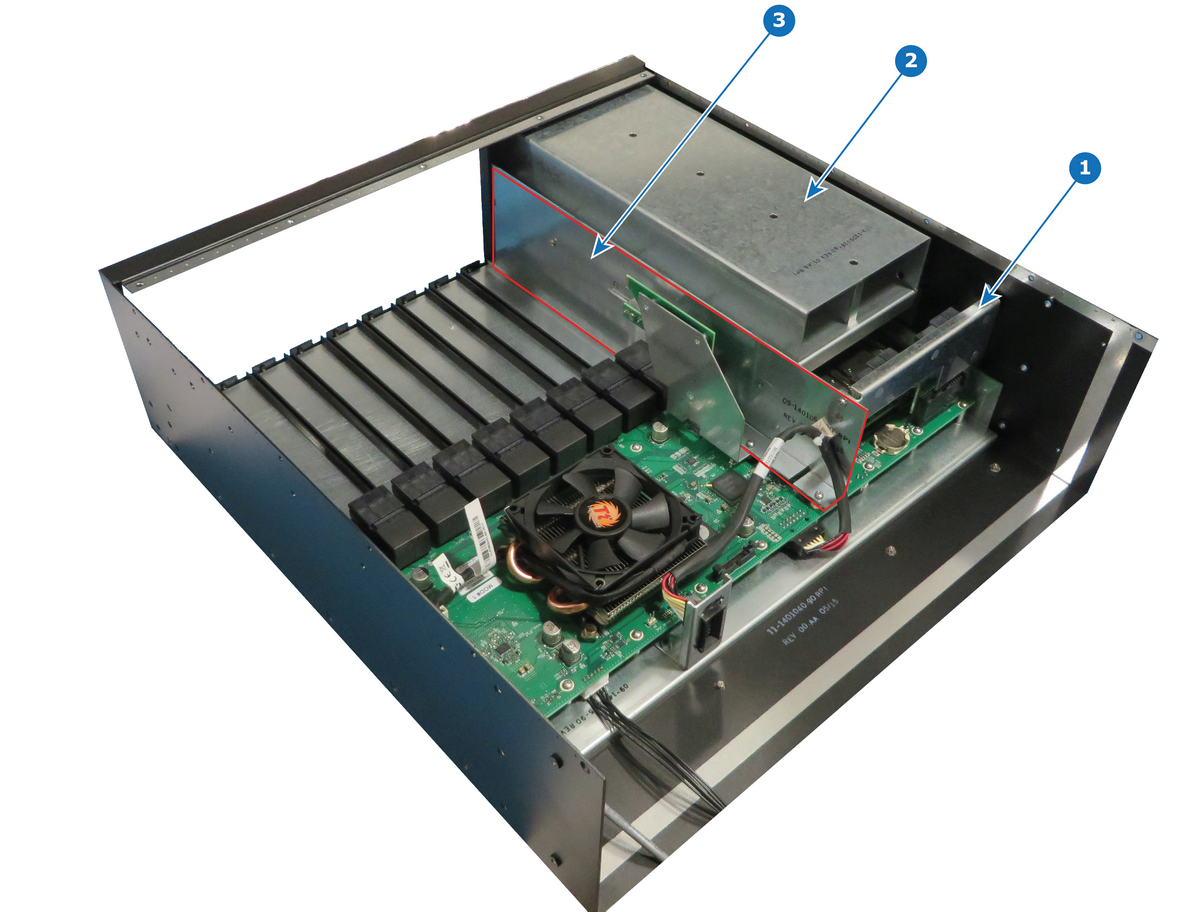

نظرة عامة

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

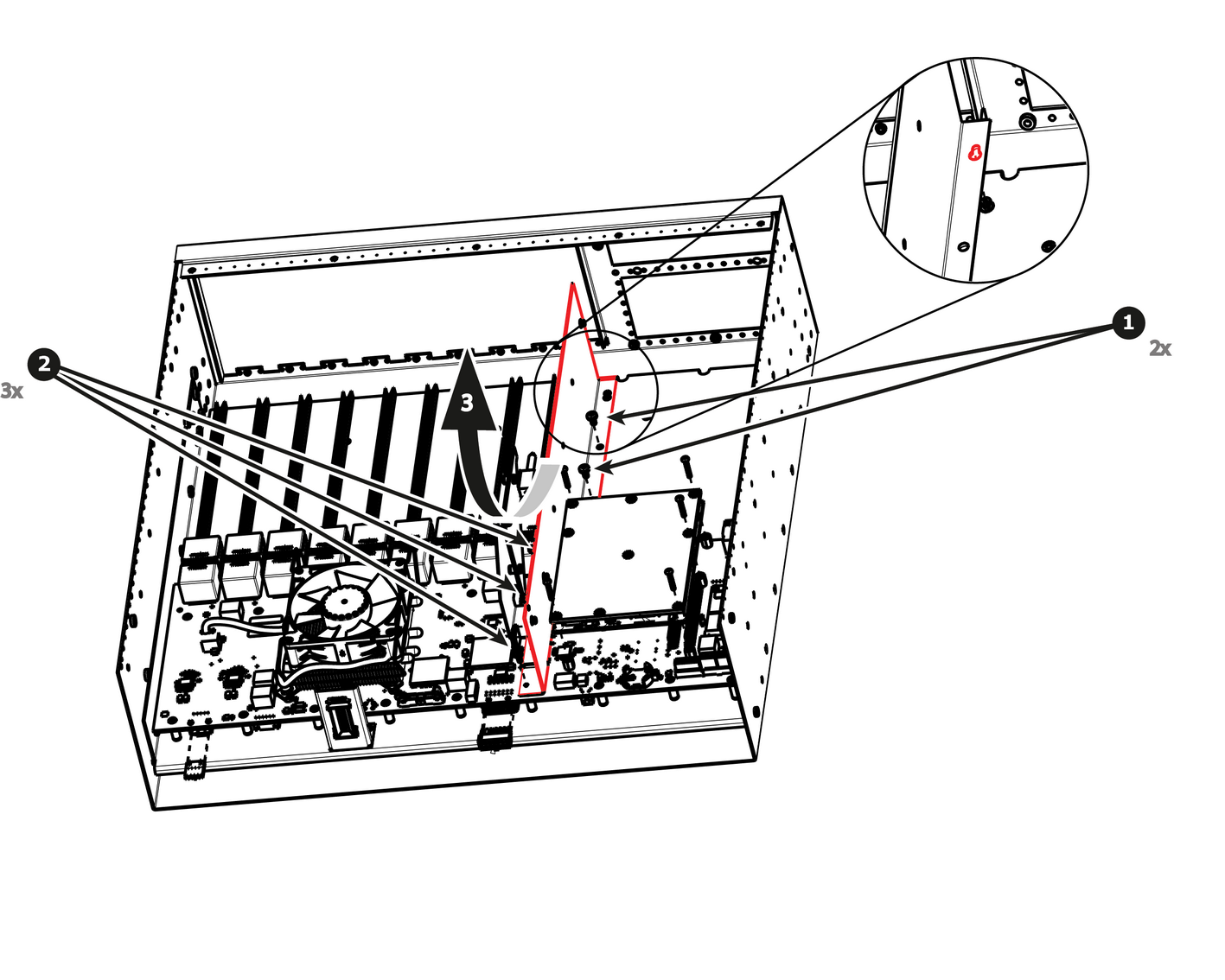

كيفية إزالة لوحة الدعم الجانبية

1. قم بفك برغيي SEMS بالرأس المفلطح (6-32×0.25 — الفولاذ المقاوم للصدأ) اللذين يربطان لوحة الدعم الجانبية بحامل اللوحة الأم.
2. قم بفك براغي SEMS الثلاثة ذات الرأس المفلطح (4-40×0.25 — الفولاذ المقاوم للصدأ) التي تربط لوحة الدعم الجانبية بحامل اللوحة الأم.

3. حرِّك لوحة الدعم الجانبية للأمام (يكون هذا العنصر محاذيًا لحامل اللوحة الأم عبر ثقوب المفاتيح)، واسحب لوحة الدعم الجانبية برفق بعيدًا عن الوحدة.





   ملاحظة: قد يكون من الضروري تحرير رابط الكبل الذي يحافظ على كبل تشغيل المروحة في مكانه.

كيفية تركيب لوحة الدعم الجانبية

لتركيب لوحة الدعم الجانبية، اتّبع نفس الإجراء بالترتيب العكسي.

ملاحظة: هناك ثقوب رئيسية مقطوعة في الجزء السفلي من لوحة الدعم الجانبية مما يجعل التثبيت أسهل بكثير. راجع التفاصيل على الرسم السابق.
