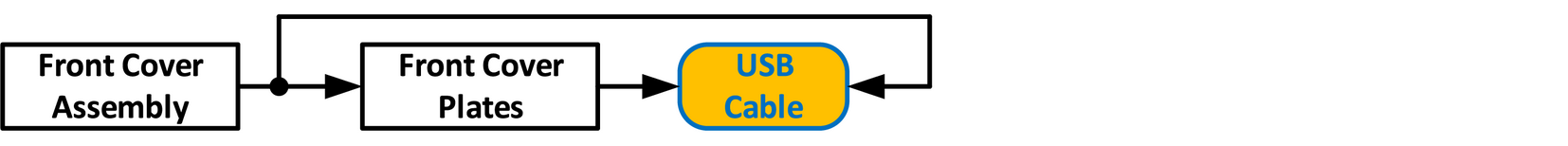

مخطط التدفق

ملاحظة: يتصل كبل USB بكبل امتداد USB (الكبل المتصل باللوحة الرئيسية). يوفر هذا الإجراء التعليمات حول كيفية فصله من كلا جانبَي الكبل.

القطع المعنية

الأدوات الضرورية

• عدد واحد مفك براغي فيليبس #2
• مفك براغي سداسي
• مقبس الصمولة.

كيفية إزالة كبل USB

1. افصل مجموعة الغطاء الأمامي واسحبها تمامًا بعيدًا عن الوحدة (راجع الإجراء ذا الصلة).
2. افصل كبل USB عن كبل تمديد USB (الجانب الآخر من الكبل متصل باللوحة الأم).
3. افصل كبلات VFD واللوحة الخاصة بلوحة المفاتيح الأمامية من مجموعة VFD ولوحات اللوحة الأمامية.
4. ضع حاوية اللوحة الأمامية بحيث يكون وجهها لأسفل على منطقة مسطحة.

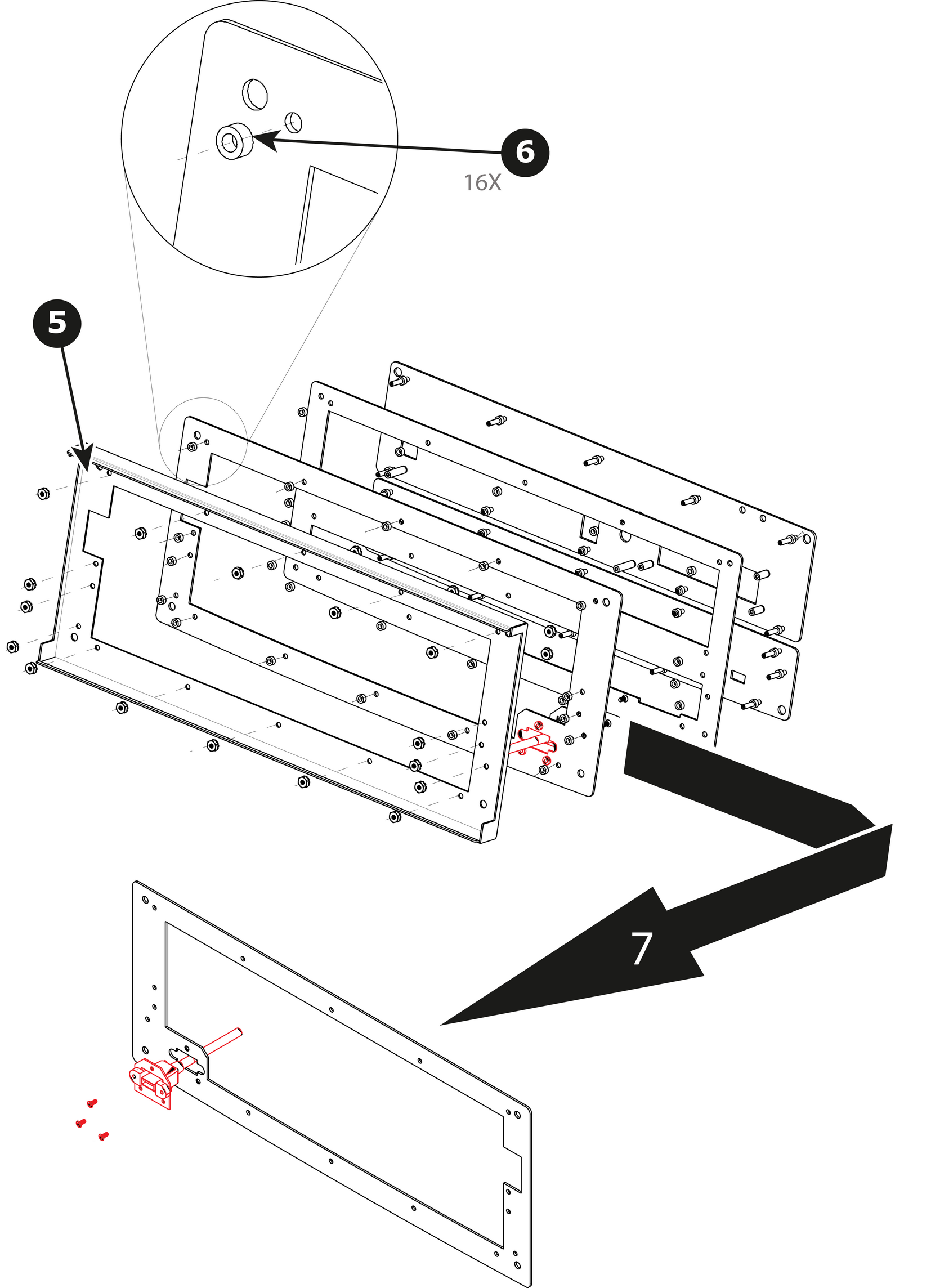

5. استخدم مقبس الصمولة لإزالة 16 صمولة (6-32) التي تربط اللوحة الأولى بالمجموعة.

6. قم بإزالة الفواصل الـ 16 الموجودة أسفل اللوحة التي قمتَ بإزالتها للتو وضعها جانبًا.



7. أزِل اللوحة المكشوفة بعد إزالة الصواميل.

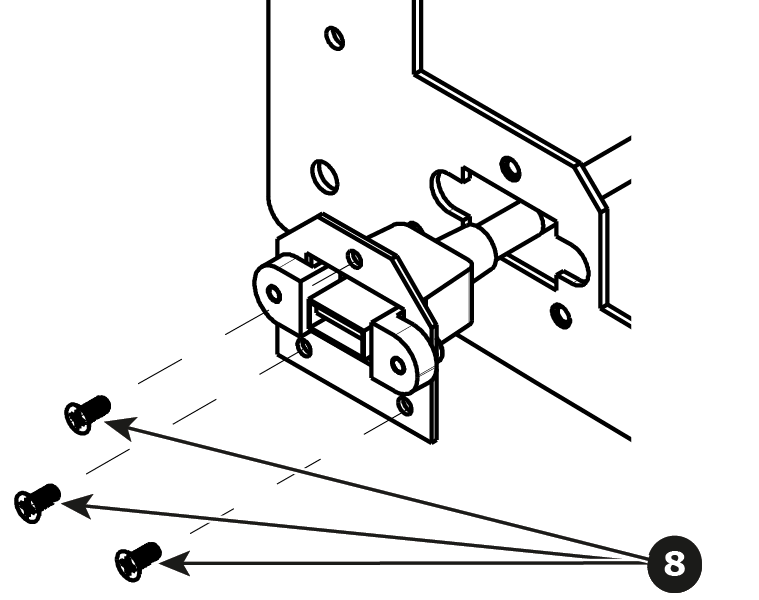

8. أزِل البراغي الثلاثة التي تثبت كبل USB في اللوحة المعدنية.



9. أزِل كبل USB.

كيفية تركيب كبل USB

لتركيب كبل USB، اتّبع نفس الإجراء بالترتيب العكسي.
