تحتوي اللوحة في هذه المنطقة على ثلاث علامات تبويب:

• مكتشفة: تسرد جميع الأجهزة المكتشفة على الشبكة المحلية، بغض النظر عن النظام المحدد.
• قيد الاستخدام: تسرد الأجهزة في النظام المحدد.
• الإعداد الشائع: إذا تم تشغيل EM GUI على وحدة تحكم EC-200، تكتشف علامة التبويب هذه وتعرض ما إذا كانت EC-50 متصلة بوحدة تحكم أكبر.

ملاحظة: عند تحديد علامة تبويب "مكتشفة"، سيرسل برنامج Event Master ToolSet باستمرار بث UDP عبر الشبكة لتحديد موقع الأجهزة (كل 5 ثوانٍ).

بجوار اسم الجهاز يشير مؤشر LED إلى حالة الوحدة:

• الأصفر: تم العثور عليها في الشبكة ولكنها ليست معينة
• الأخضر: معينة ولديها حاليًا منفذ اتصال نشط أو مفتوح
• الأحمر: معينة ولكنها حاليًا تحتوي على أخطاء أثناء محاولة الاتصال (فشل اتصال ضربات القلب، اتصال TCP منخفض، وما إلى ذلك)

• البرتقالي: هناك خطأ في التكوين بالوحدة:

  • بطاقات الإدخال / الإخراج غير منضبطة تجاه اليمين. راجع القسم المتوافق أدناه من قواعد وضع البطاقة ورمز لون الخطأ.
  • عدم مطابقة تكوين الإدخال / الإخراج مع الوحدة الفعلية. راجع قسم التكوين المتوافق من قواعد وضع البطاقة ورمز لون الخطأ.

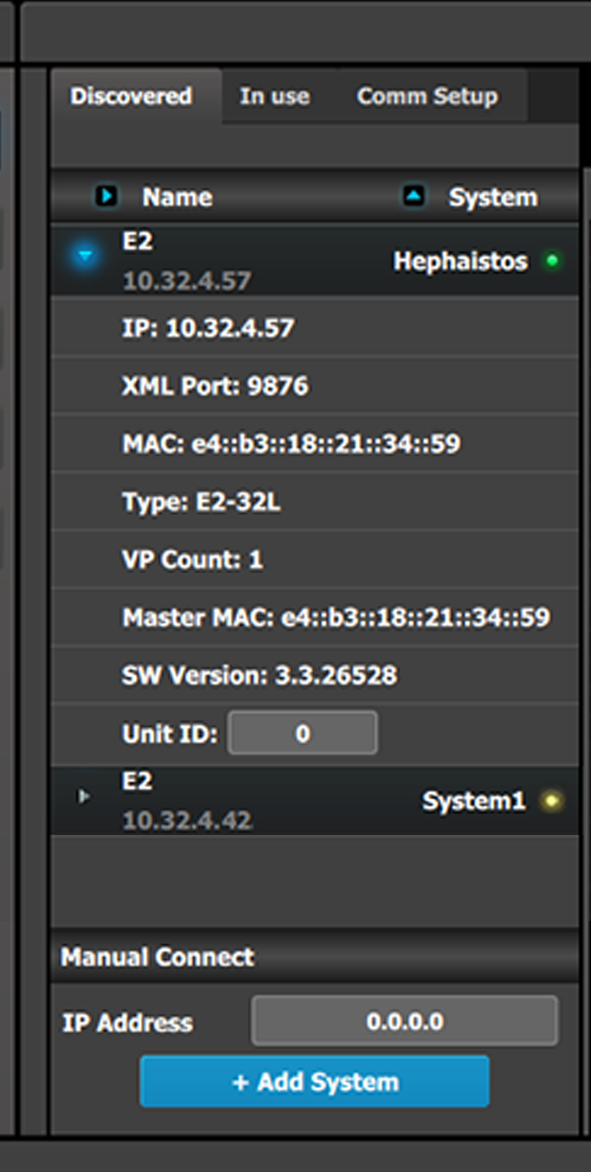

يفتح السهم الصغير في كل جهاز قائمة تفاصيل للجهاز، تذكر على وجه الخصوص معرف الوحدة المستخدم عند ربط الوحدات.
