10.17 مجموعة زر وظيفة النظام (EC-200/EC-210 فقط)

نظرة عامة

هذه الأزرار موجودة فقط في وحدات التحكم الكبيرة (EC-200 وEC-210).

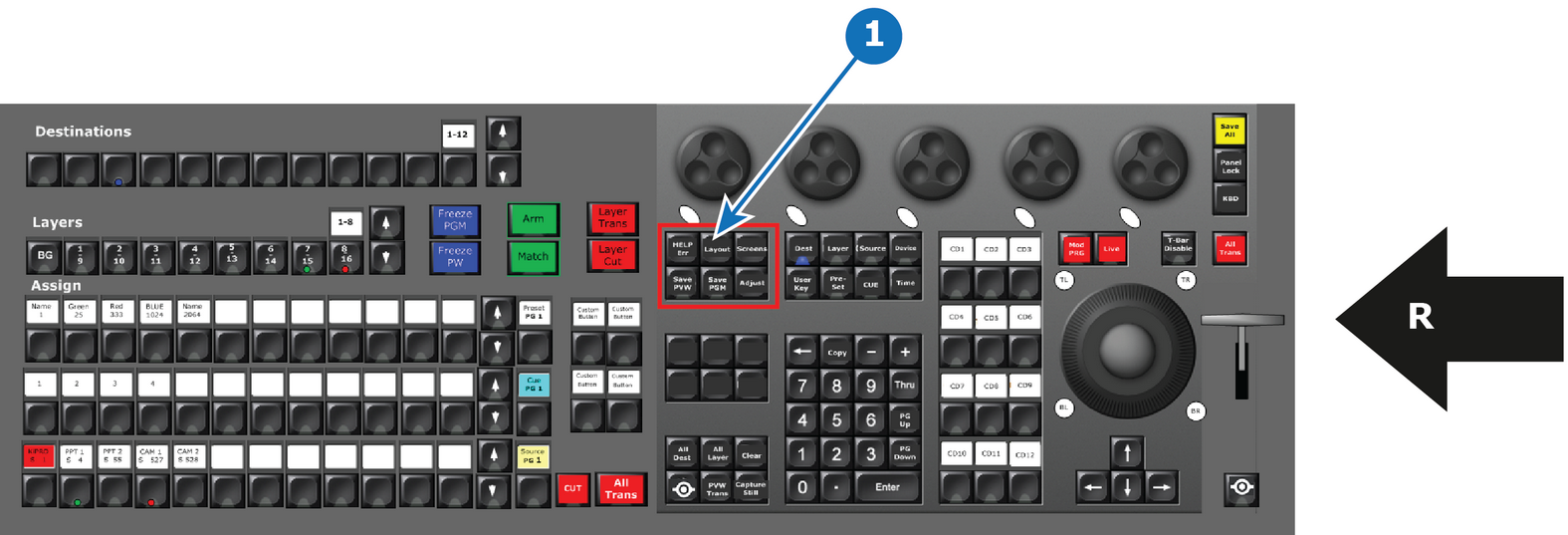

صورة 10–21
1
مجموعة زر وظيفة النظام
ص
الجانب الأيمن من وحدة التحكم
الوصف

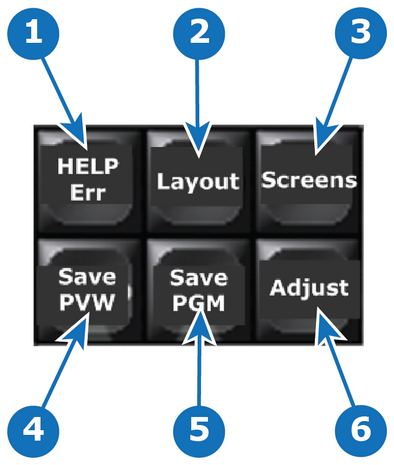

صورة 10–22
 اسم الزرالوصف
1HELP Errلا يحتوي هذا الزر على وظيفة حاليًا.
2التلقائييتيح زر Layout Function (وظيفة التخطيط) استدعاء التخطيطات حيثما كان ذلك قابلاً للتطبيق مثل العارض المتعدد، وقائمة البرمجة ووحدة التحكم (جانب التعيين) التي تستفيد من هذه الوظيفة.
3الشاشاتهذه الوظيفة لتغيير الصفحة النشطة من GUI إلى شاشات اللمس وإخراج HDMI (EC-210).
4

حفظ PVW

(حفظ المعاينة)

يغلق ويضيء مؤشر LED أحمر وينشط وضع تخزين/تسجيل بوظائف قابلة للتطبيق من المعاينة. سيكون حفظ PVW من GUI باللون الأحمر طالما هذا الوضع نشطًا.
5

حفظ PGM

(حفظ البرنامج)

يغلق وينشط وضع تخزين/تسجيل بوظائف قابلة للتطبيق من المعاينة. سيكون حفظ PGM من GUI باللون الأحمر طالما هذا الوضع نشطًا.
6ضبطيفتح الضغط على زر Adjust (الضبط) علامة تبويب الضبط في شاشة اللمس النشطة.
