القطع المعنية
| واقي الموصِّل |
14.32 حلقات الحامل الخلفي
الأدوات الضرورية
عدد واحد مفك براغي فيليبس #2
كيفية إزالة حلقات الحامل الخلفي
قم بفك المسامير المفلطحة الرأس الثمانية (8-32×.31)، أربعة من كل جانب، لفصل حلقة الحامل الخلفي وواقيات الموصِّلات من الوحدة.
ملاحظة: إذا تمت إزالة براغي الحامل الخلفي، فلا تقم بإعادة تثبيت البراغي بمقاس 8-32×0.31. بدون وجود حلقات الحامل في مكانها، قد تتسبب البراغي في تلف بطاقة جهاز العرض المتعدد.ملاحظة: لا تحتاج إلى إزالة حلقة الحامل الخلفي للوصول إلى أي جزء آخر من الوحدة.

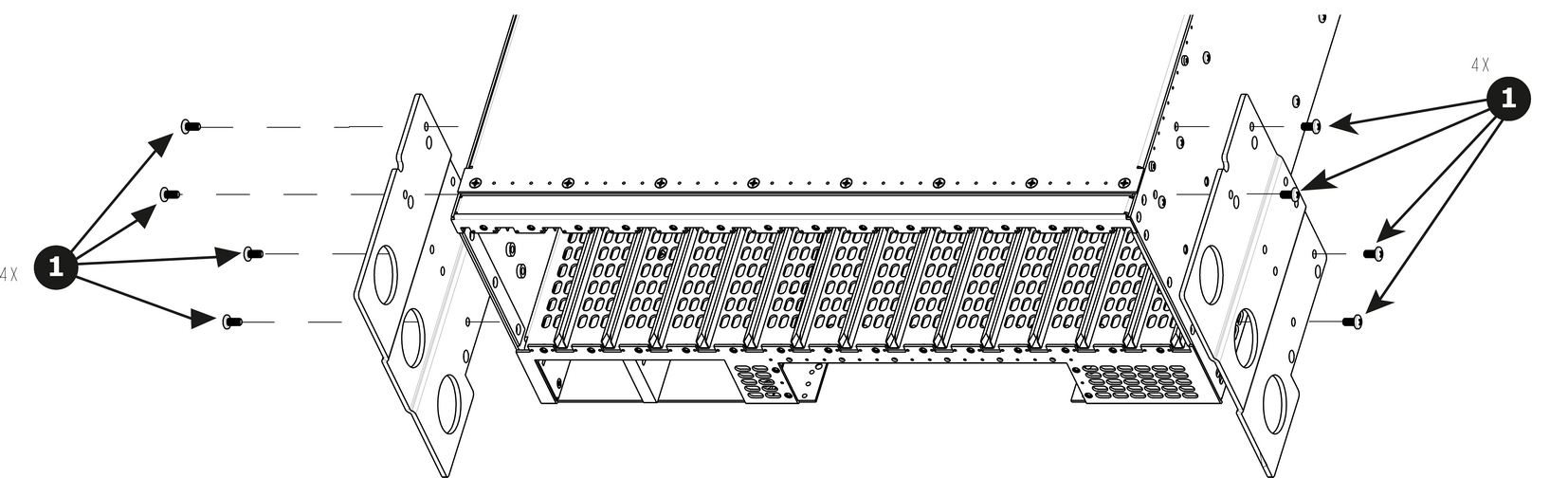

صورة 14–106
كيفية تركيب حلقات الحامل الخلفي
لتركيب حلقات الحامل الخلفي، اتّبع نفس الإجراء بالترتيب العكسي.
ملاحظة: عند شحن E2 في علبة مزودة من شركة Barco، تأكد من تثبيت واقيات الموصِّل الخلفي لمنع التلف.
