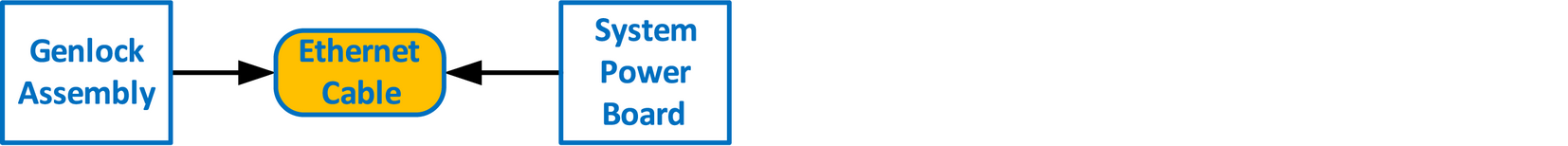

مخطط التدفق

ملاحظة: يقوم كبل Ethernet بتوصيل لوحة جهاز تزامن الإشارات بلوحة الطاقة للنظام. يقدم هذا الإجراء التعليمات حول كيفية إزالة الكبل من كلا الجانبين.

القطع المعنية

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة كبل Ethernet

1. اتبع الخطوات المفصلة في الإجراءات الأخرى لإزالة كبل Ethernet من مجموعة Genlock.
2. اقلب الوحدة رأسًا على عقب واتبع الخطوات المفصلة في الإجراءات الأخرى لإزالة اللوحة السفلية ووحدة CPU من لوحة طاقة النظام.
3. أزِل كبلات USB وVFD و3RU و1RU المتصلة بلوحة طاقة النظام.
4. أزِل البراغي التي تربط لوحة طاقة النظام بالمصدات.
5. ارفع لوحة طاقة النظام من المصدات واقلبها، لكن لا تمدها كثيرًا.

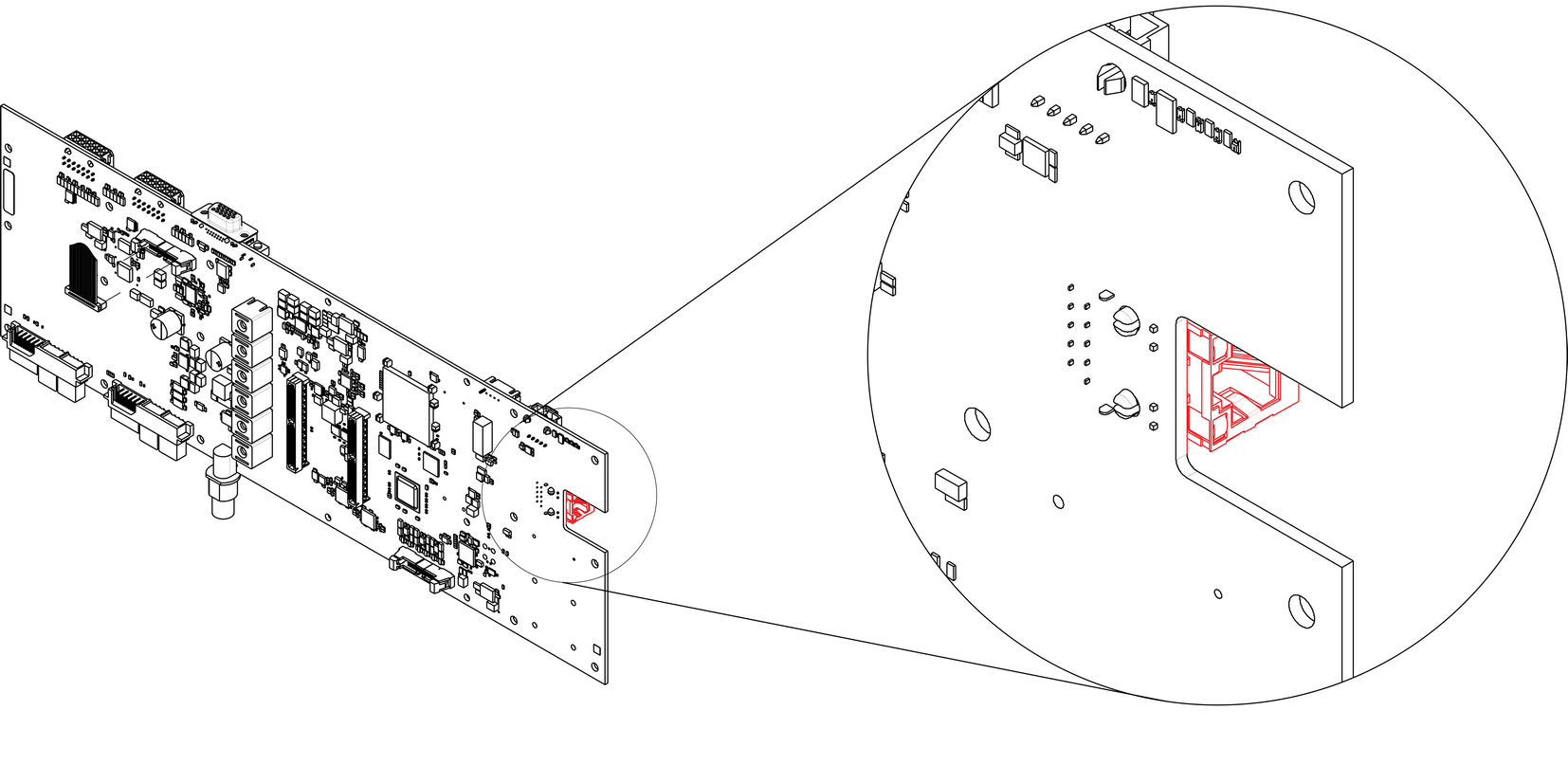

6. حدّد موقع موصِّل Ethernet وادفع مشبك القفل على كبل Ethernet حتى يمكن تحريره من المقبس.





   ملاحظة: يتم عرض بطاقة نظام الجيل الأول فقط، ولكن هذا الاتصال هو نفسه في بطاقة نظام الجيل الثاني.
7. أزِل الكبل بعناية من الوحدة.

كيفية تثبيت كبل Ethernet

لتركيب كبل Ethernet، اتّبع نفس الإجراء بالترتيب العكسي.
