15.28 وحدة CPU (وحدة المعالجة المركزية)

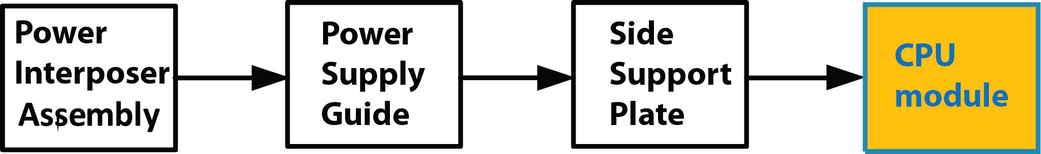

مخطط التدفق
صورة 15–69

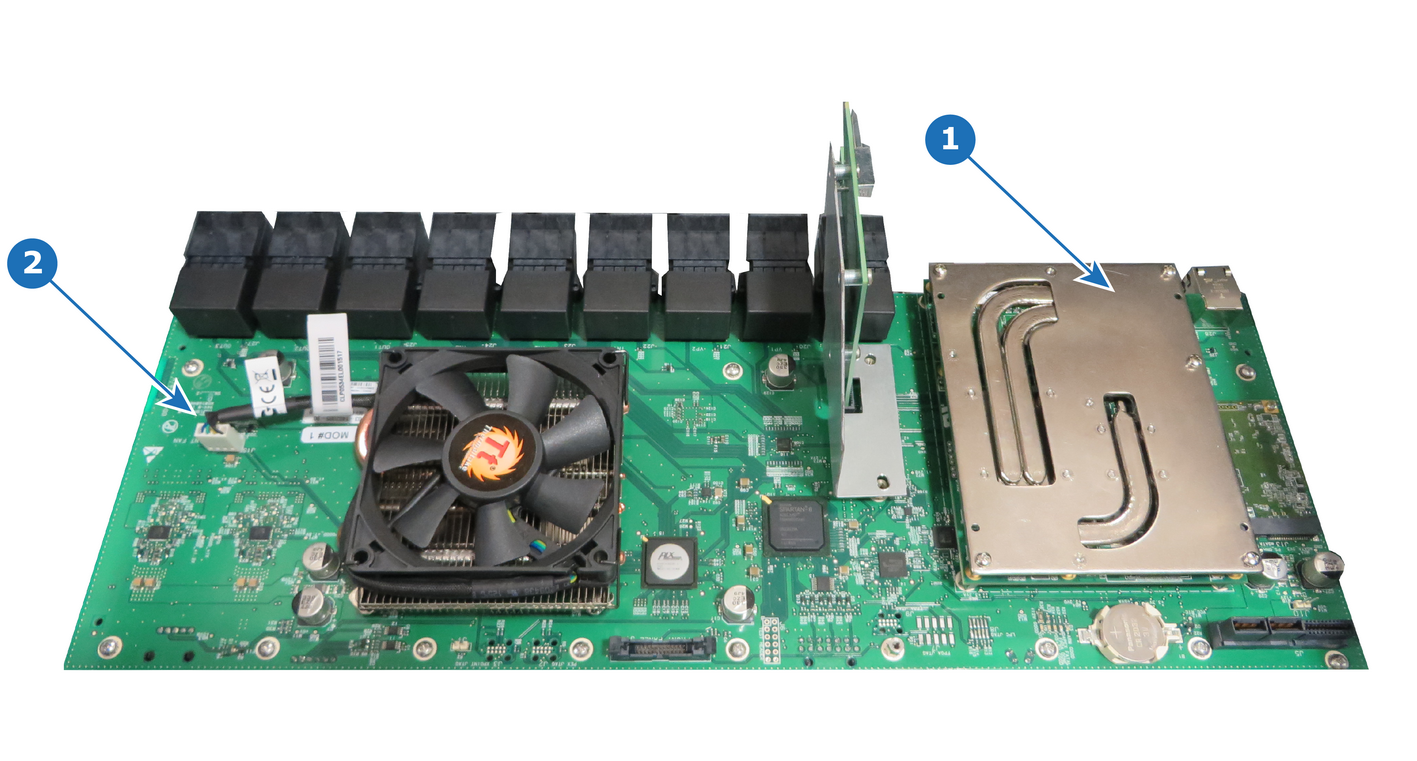

نظرة عامة
صورة 15–70
1
وحدة CPU (وحدة المعالجة المركزية)
2
اللوحة الأم
القطع المعنية
وحدة CPU (وحدة المعالجة المركزية)
الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

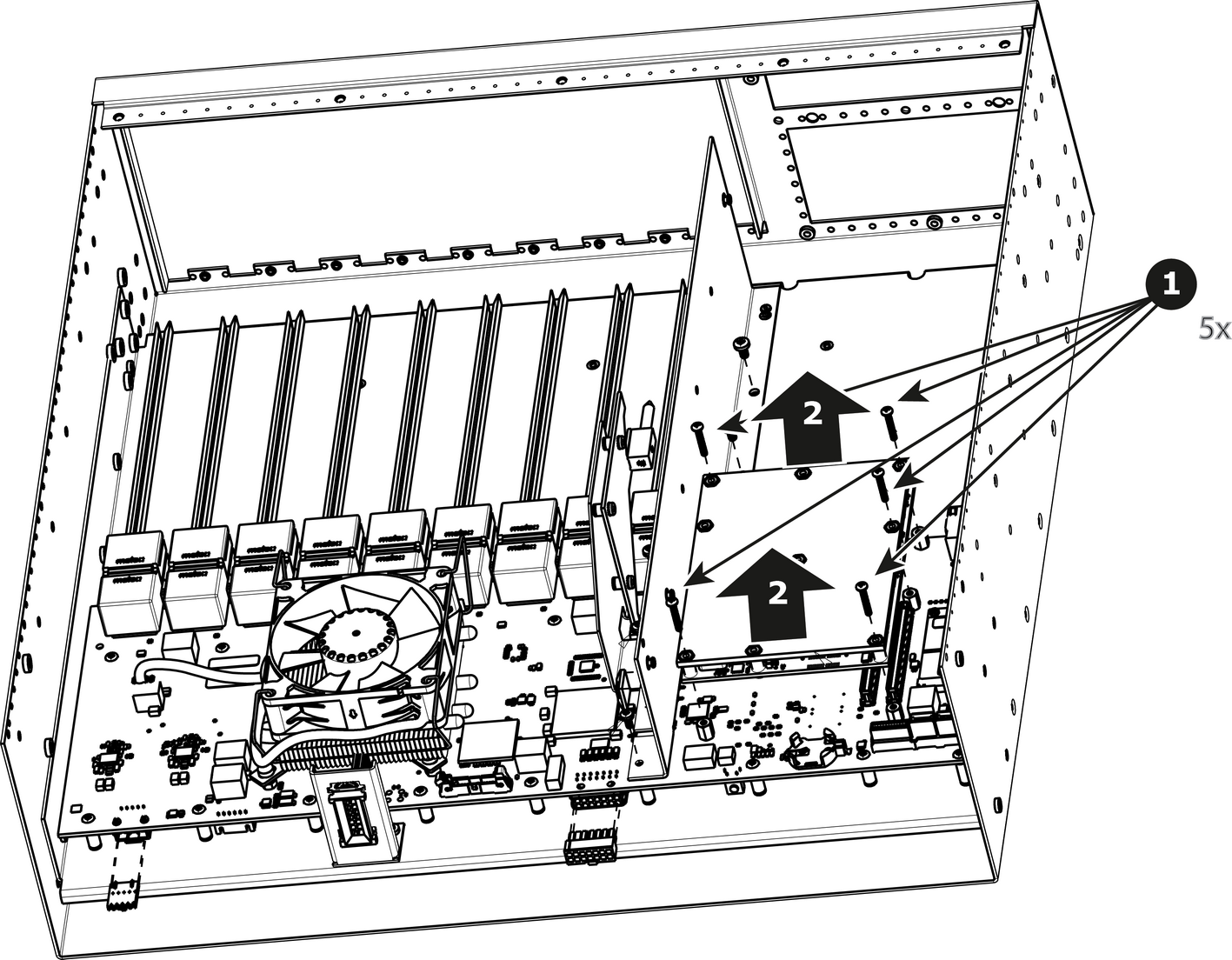

كيفية إزالة وحدة CPU
  1. قم بفك البراغي الخمسة التي تربط وحدة CPU ببطاقة النظام.

  2. قم بإزالة وحدة CPU بعناية برفعها لأعلى.

    صورة 15–71
كيفية تركيب وحدة CPU

لتركيب وحدة CPU، اتّبع نفس الإجراء بالترتيب العكسي.

ملاحظة: قم بتثبيت وحدة CPU من خلال التأرجح لليسار واليمين أثناء الضغط على الموصلات.
