14.23 مجموعة Genlock

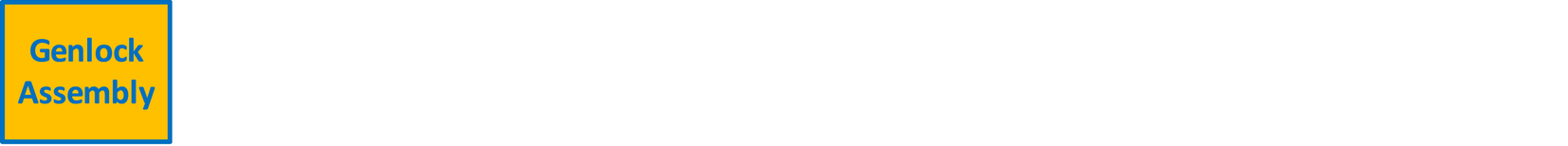

مخطط التدفق
صورة 14–71
نظرة عامة

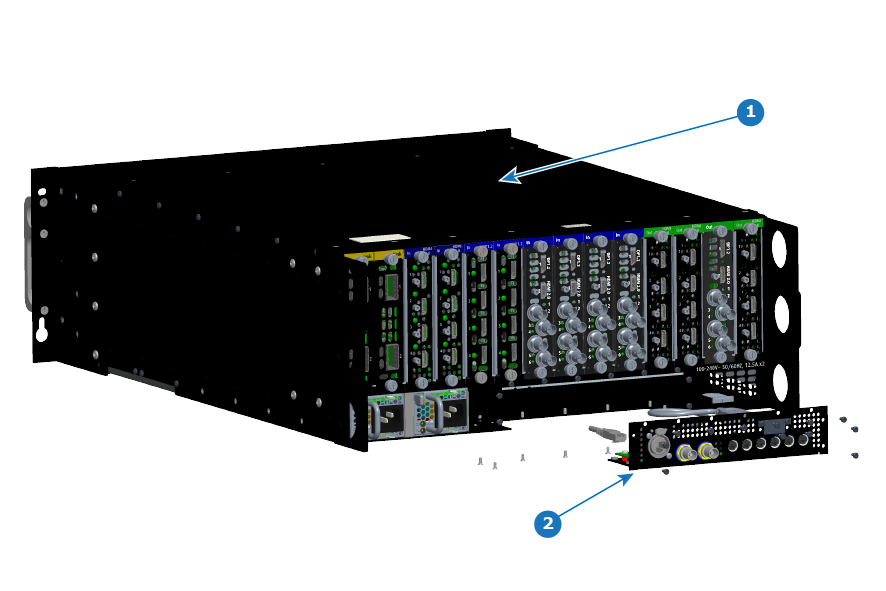

صورة 14–72 مجموعة genlock E2 من الجيل الأول
1
الشاسيه
2
مجموعة Genlock

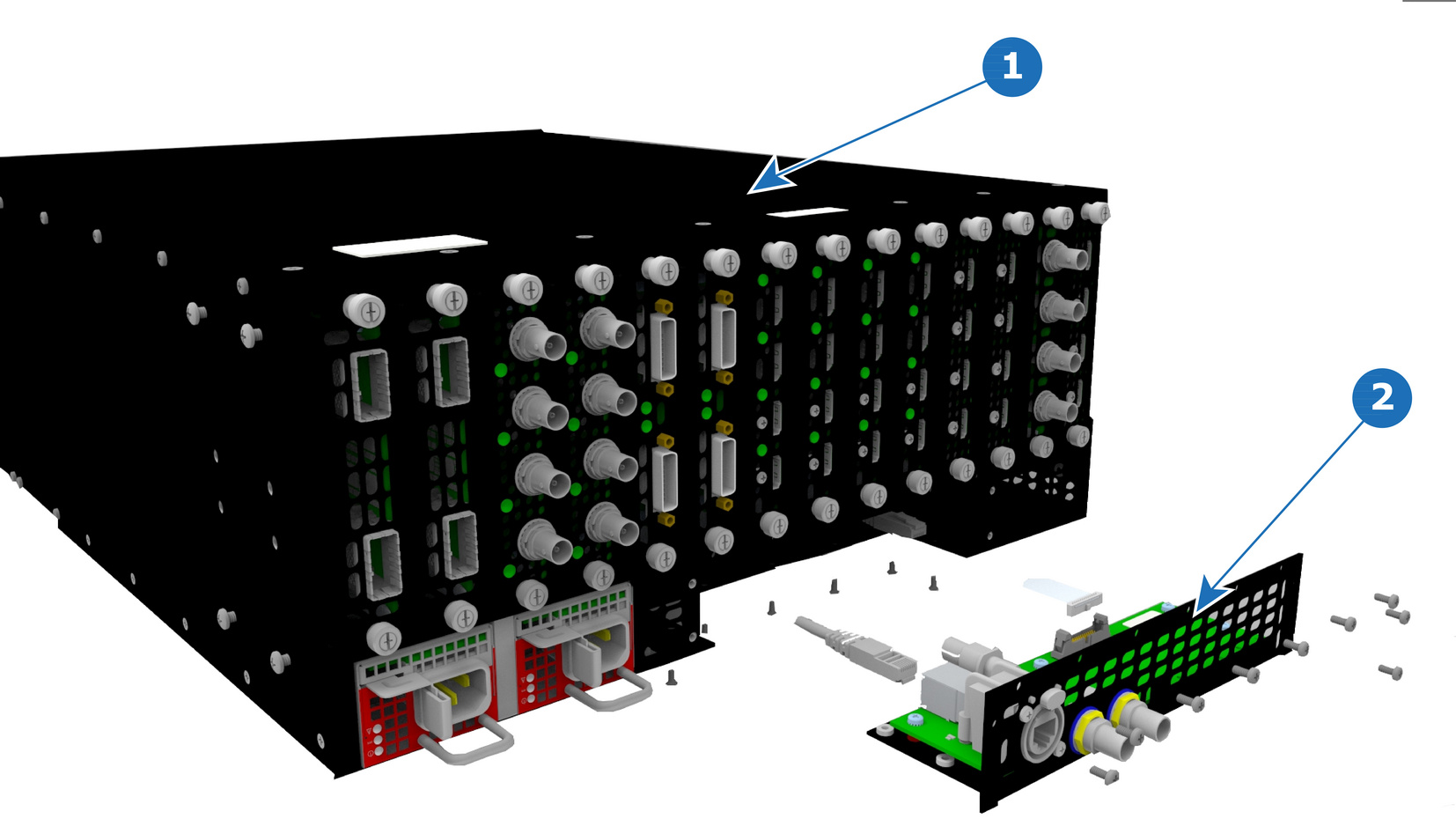

صورة 14–73 مجموعة genlock E2 من الجيل 2
1
الشاسيه
2
مجموعة Genlock
القطع المعنية
مجموعة Genlock
الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة مجموعة Genlock
  1. قم بفك البراغي السبعة ذات الرأس المسطح (4-40 × 0.25) التي تربط مجموعة Genlock بالجانب الخلفي من الشاسيه.

  2. قم بفك البراغي العشرة ذات الرأس المفلطح (4-40 × 0.25) التي تربط مجموعة Genlock بالجزء الخلفي من الشاسيه.

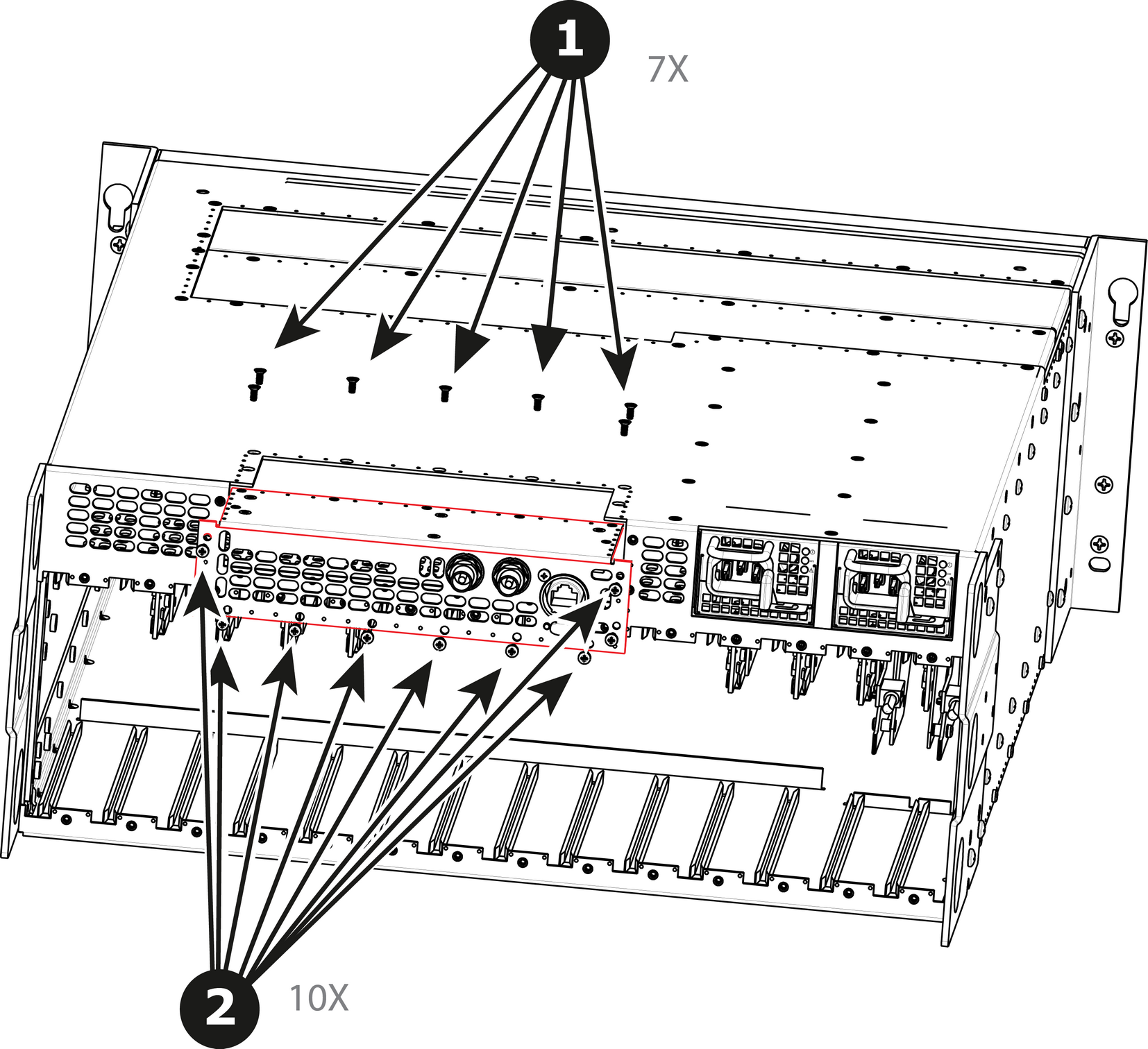

    صورة 14–74 إزالة مجموعة Genlock E2 من الجيل الأول
    1
    براغي مسطحة الرأس، 4-40 × 0.25 (×7)
    2
    براغي مفلطحة الرأس، 4-40 × 0.25 (×10)

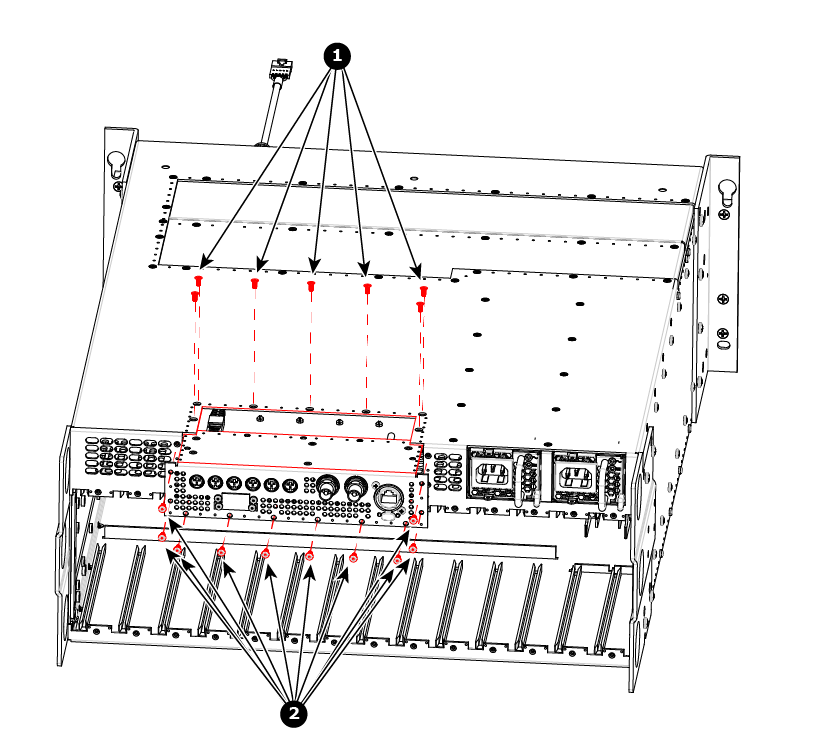

    صورة 14–75 إزالة مجموعة Genlock E2 من الجيل 2
    1
    براغي مسطحة الرأس، 4-40 × 0.25 (×7)
    2
    براغي مفلطحة الرأس، 4-40 × 0.25 (×10)

  3. اسحب مجموعة Genlock برفق بعيدًا عن الوحدة. لا تسحب المجموعة للخلف بعيدًا نظرًا لأنه ما يزال هناك كبلان متصلان.

    ملاحظة: في هذا النقطة لا يزال الكبلان يوصلان مجموعة جهاز تزامن الإشارات بالوحدة.

  4. قم بفك كبل شريط VFD من الموصِّل واسحبه لأعلى بعيدًا عن لوحة Genlock.

    ملاحظة: يقوم هذا الكبل بتوصيل لوحة جهاز تزامن الإشارات بلوحة الطاقة للنظام.

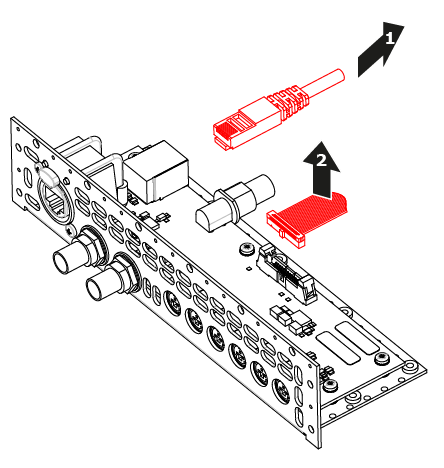

    صورة 14–76 كبلات مجموعة Genlock E2 من الجيل الأول
    1
    كبل Ethernet
    2
    كبل شريط VFD

  5. قم بفك كبل Ethernet من الموصِّل واسحبه للخلف وبعيدًا عن لوحة Genlock.

    ملاحظة: يقوم هذا الكبل بتوصيل لوحة جهاز تزامن الإشارات بلوحة الطاقة للنظام.

  6. (E2 من الجيل 2 فقط) أزِل براغي كبل DisplayPort، ثم أزِل كبل DisplayPort

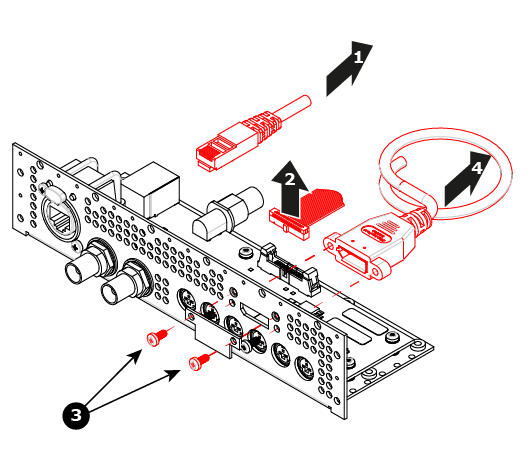

    صورة 14–77 كبلات مجموعة Genlock E2 من الجيل 2
    1
    كبل Ethernet
    2
    كبل شريط VFD
    3
    براغي كبل DisplayPort
    4
    كبل DisplayPort
كيفية تركيب مجموعة Genlock

لتركيب مجموعة Genlock، اتّبع نفس الإجراء بالترتيب العكسي.
