4.14 بطاقة ارتباط التوسيع

نبذة عن ارتباط التوسيع

عندما تتجاوز متطلبات الحدث سعة وحدة واحدة من حيث الإدخال أو الإخراج أو عدد الطبقات، يمكن ربط العديد من معالجات Event Master معًا من خلال بطاقات ارتباط التوسيع.

CXP

CXP هو نظام موصل نحاسي محدد من قِبل InfiniBand Trade Association. يقدم اثني عشر رابط 10 جيجابت/ثانية مناسبة لـ 100 Gigabit Ethernet، أو ثلاث قنوات 40 Gigabit Ethernet، أو اثنتي عشرة قناة 10 Gigabit Ethernet أو رابط Infiniband 12× QDR واحد. يحتوي الموصل 4 صفوف، كل منها بـ 21 سنًا، إجمالي 84 سنًا.

[Note 1]: C هو الرقم الروماني لـ 100.

عام

تحتوي بطاقة الارتباط على موصلين CXP يمكنهما دعم ما يصل إلى 12 قناة بسرعة 10 جيجابت.

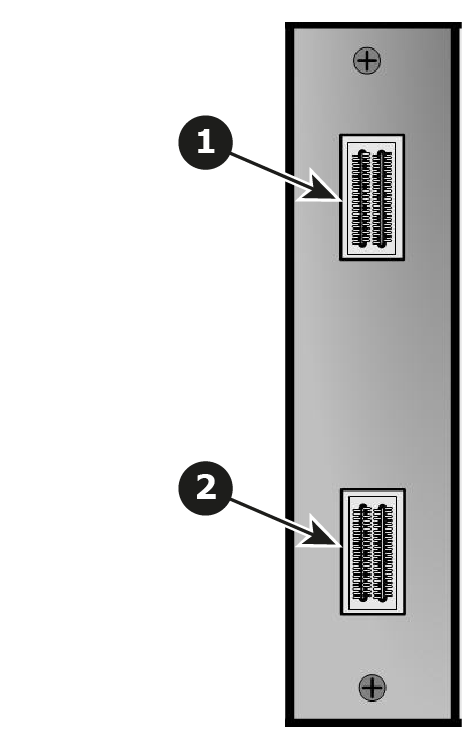

يوضّح الشكل أدناه موصلات اللوحة الخلفية لبطاقة الارتباط:

1	موصِل CXP — CXP 1
2	موصِل CXP — CXP 2

الميزات

توفير ما يصل إلى 12 قناة بسرعة 10 جيجابت
استنادًا إلى طراز معالج Event Master، يتم حجز فتحتين أو فتحة واحدة أو عدم وجود فتحات في الجانب الأيسر من اللوحة الخلفية لبطاقات ارتباط التوسيع.
E2 E2 Jr. S3–4K S3–4K Jr. EX
1، 2 NA^[9] 1 NA^[9] NA^[11]

E2	E2 Jr.	S3–4K	S3–4K Jr.	EX
1، 2	NA^[9]	1	NA^[9]	NA^[11]

المواصفات

مواصفات CXP

[9] لا تحتوي E2 Jr. وS3–4K Jr. على بطاقات الرابط، ولكن يمكن ترقية هذه النماذج ببطاقات الرابط، التي تدخل في الفتحات نفسها كبطاقات الرابط في E2 وS3–4K.

[11] تحتوي EX على رابطَي توسيع (2)، ولكنها ليست بطاقة قابلة للتبديل.
