مخطط التدفق

القطع المعنية

الأدوات المطلوبة

مفك فيليبس PH2

كيفية تفكيك بطاقة إدخال Tri-Combo (TCI) أو إخراج Tri-Combo (TCO)

إجراء تفكيك بطاقة TCI هو نفسه كإجراء تفكيك بطاقة TCO. تعرض الصور المرفقة بهذه الإجراءات بطاقة TCI، ولكن تطبق الإجراءات على البطاقتين.

1. اقطع رابط الضغط الذي يؤمن كبل المروحة، وأزِل كبل المروحة.



2. أزِل المسامير الستة التي تؤمن PCBA بدعامة التركيب.
3. أزِل جُلب وصواميل BNC.

4. قم بفك المصد وأزِله.



5. أزِل PCBA من دعامة الصحيفة المعدنية.



6. أزِل الشريحة الوسطى.

7. أزِل غرفة المروحة (مروحة المشتت الحراري)، إذا لزم الأمر.

   أدِر PCBA واضغط على دبابيس مروحة التهوية. (لن تخرج دبابيس مروحة التهوية من غرفة المروحة.)



كيفية تجميع بطاقة إدخال Tri-Combo (TCI) أو إخراج Tri-Combo (TCO)

إجراء تجميع بطاقة TCI هو نفسه كإجراء تجميع بطاقة TCO. تعرض الصور المرفقة بهذه الإجراءات بطاقة TCI، ولكن تطبق الإجراءات على البطاقتين.

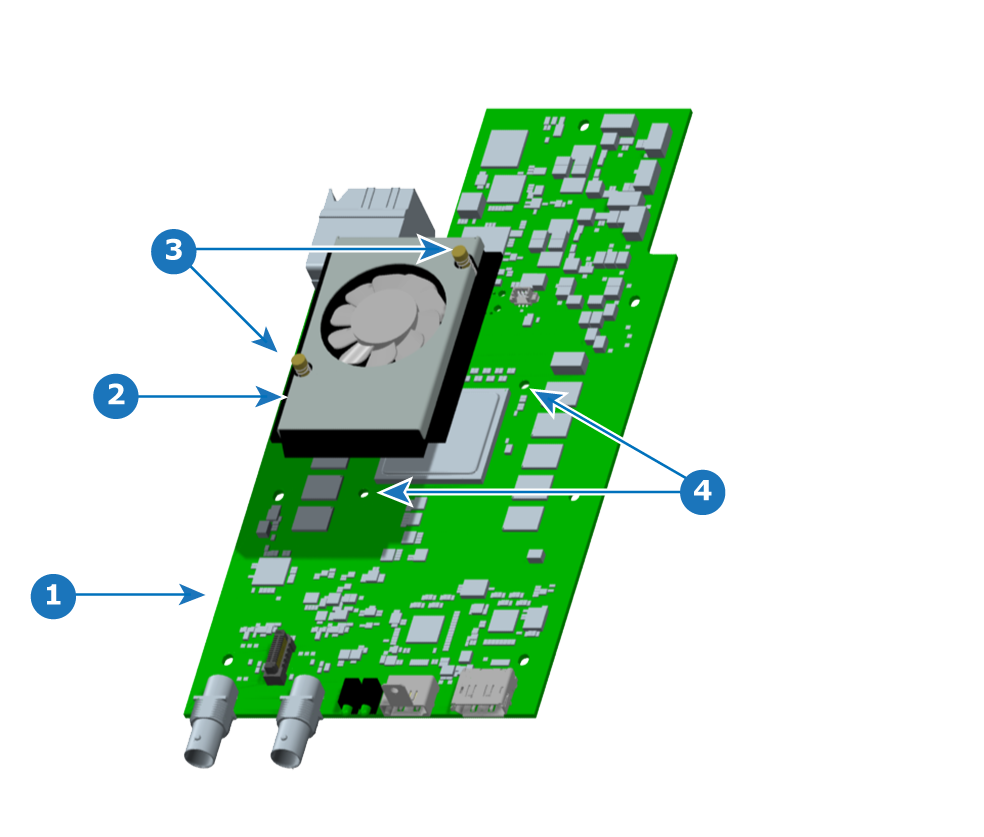

1. قم بتثبيت غرفة المروحة (مروحة المشتت الحراري) على اللوحة الرئيسية (PCBA)، إذا كانت غرفة المروحة غير موجودة بالفعل.

   1. قم بمحاذاة دبابيس مروحة التهوية مع الفتحات على PCBA.
   2. قم بتثبيت السنون حتى تضيء بأعلى غرفة المروحة.
   3. قم بتثبيت موصل المروحة (غير معروض) بالموصل على PCBA.
   4. أدِر البطاقة ووزّع دبابيس مروحة التهوية—باستخدام مفك صغير بشفرات مسطحة—لضمان أن تظل غرفة المروحة مرفقة بالبطاقة.





2. ضع شريط كابتون في الجزء الخلفي من موصلات BNC للوحة الرئيسية.

   (لا يلزم وجود شريط كابتون على موصلات BNC للشريحة الوسطى.)

3. قم بتثبيت الشريحة الوسطى على PCBA.

   على بطاقة TCI، تأكد من أن طول مؤشر LED هو الحد الأقصى 1.2 مم أسفل السطح السفلي من PCBA.



4. ضع PCBA على دعامة الصحيفة المعدنية، لموافقة فتحات المسامير من PCBA مع فتحات المسامير للدعامة.



5. قم بتثبيت المسامير الستة، ولكن اتركها مفكوكة.
6. قم بتثبيت المصد من خلال اللوحة الأمامية للدعامة.
7. قم بتثبيت صواميل وجُلب BNC.
8. أحكم ربط المصد بـ 5 بوصة-رطل.
9. أحكم ربط صواميل BNC بـ 12 بوصة-رطل.
10. أحكم ربط المسامير الستة بـ 5 بوصة-رطل.
11. قم بتثبيت رابط الضغط وتركيب رابط الضغط.
12. أحكم ربط كبل المروحة برابط الضغط.
