حول اللوحة الأمامية

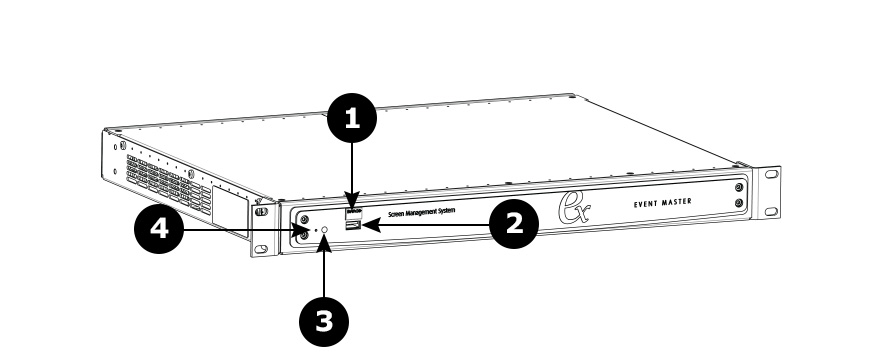

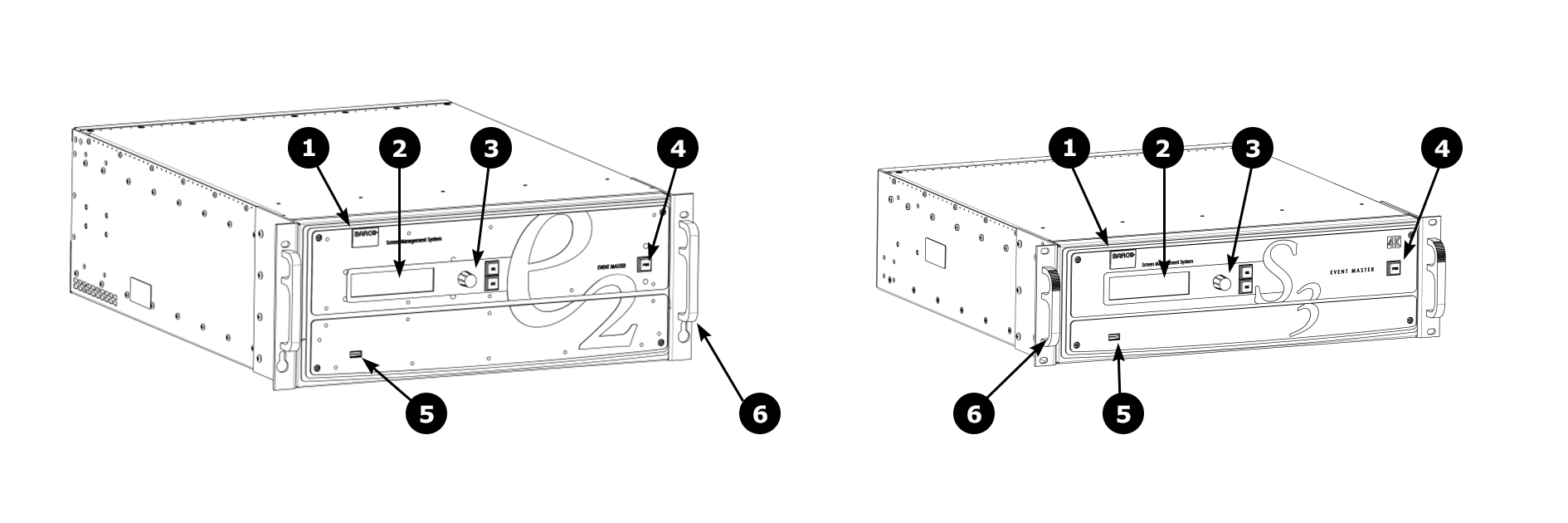

راجع صورة 4–1 لتوضيح اللوحة الأمامية من معالجات سلسلة Event Master E2 (وE2 Jr.) وS3–4K (وS3–4K Jr.). راجع صورة 4–2 لتوضيح اللوحة الأمامية من معالج Event Master EX.

مقابض الشاسيه

يتم تقديم مقبضَين للشاسيه لتسهيل التثبيت والنقل.

ملاحظة: عند نقل الشاسيه بمقابضه، لا تضعه مع توجيه الموصلات الخلفية تجاه الأرض. إذا قمت بذلك، فقد تتلف الموصلات الخلفية.

شاشة العرض

تعرض الشاشة 4 خطوط × 24 حرفًا جميع قوائم معالجات Event Master، والقوائم الفرعية والرسائل. الشاشة قابل للتعتيم.

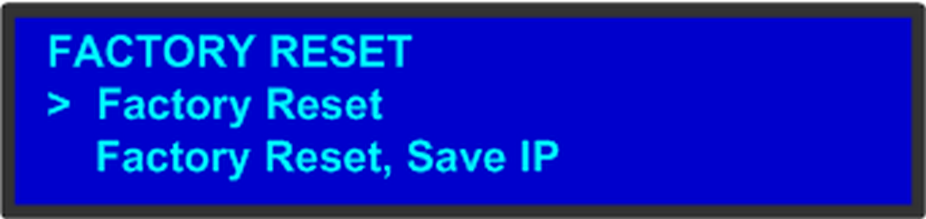

عند بدء تشغيل النظام، أو عندما لا يتم تحديد أزرار القائمة، تعرض الشاشة قائمة Status (الحالة). يوضح الرسم التوضيحي التالي عينة قائمة Status (الحالة). للحصول على معلومات حول محتويات هذه القائمة، راجع الفصل المسمى “توجيه قائمة اللوحة الأمامية”.

عناصر التحكم في التنقل في القائمة

من المفترض أن التنقل في القوائم بمقدار ثلاثة عناصر تحكم:

	أدِر مقبض ADJUST (الضبط) للتمرير من خلال عناصر القائمة على الشاشة. أدِر المقبض عكس اتجاه عقارب الساعة للتمرير لأسفل. أدِر المقبض في اتجاه عقارب الساعة للتمرير لأعلى. يشير مؤشر التنقل (>) إلى الجانب الأيسر من عنصر القائمة إلى الموضع شريط التمرير، كما هو موضح في الرسم التوضيحي التالي.
	اضغط على زر SEL لـ: أدخل شجرة قائمة Setup (الإعداد) من قائمة Status (الحالة) حدد عنصر القائمة المشار إليه بمؤشر التنقل تغيير أو قبول معلمة الإجابة بـ Yes على استعلامات القائمة
	اضغط على زر ESC للخروج قائمة دون إجراء تغييرات، لإلغاء تشغيل، للإجابة بـ No (لا) إلى استعلامات القائمة، أو للرجوع إلى قائمة Status (الحالة). تأخذك كل ضغطة مجددًا لأعلى شجرة القائمة بمستوى واحد.

زر تشغيل/إيقاف تشغيل الطاقة

يبدل هذا الزر بين تشغيل وإيقاف تشغيل الوحدة.

منفذ USB

يتم تقديم منفذ USB لدعم تحميل وتنزيل تكوينات النظام وترقية البرنامج الثابت معالجات سلسلة Event Master.
