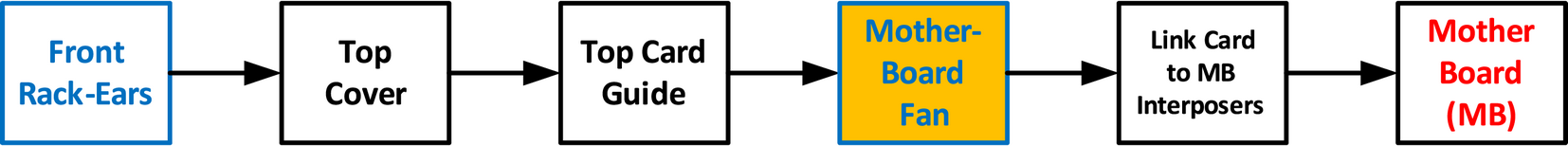

مخطط التدفق

نظرة عامة

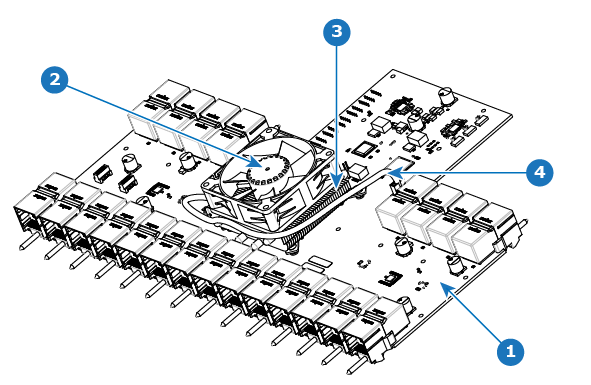

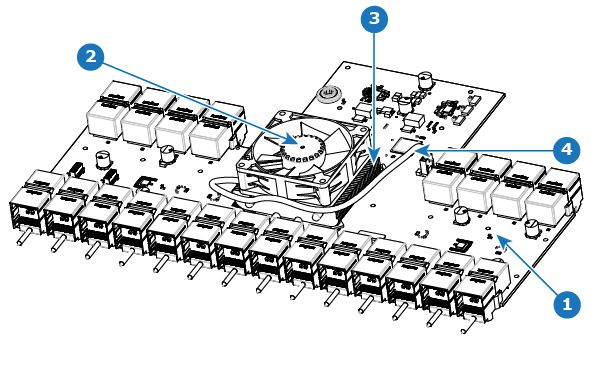

صورة 14–114 يعرض اللوحة الأم E2 من الجيل الأول مع مروحة. صورة 14–115 يعرض اللوحة الأم E2 من الجيل 2 مع مروحة.

القطع المعنية

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة مروحة اللوحة الأم

1. قم بإزالة الكبل الذي يوفر الطاقة لمروحة المشتت الحراري.

2. ارفع المقبضين لتحرير المروحة من المشتت الحراري.



3. ارفع المروحة بعيدًا عن المشتت الحراري.

كيفية تركيب مروحة اللوحة الأم

1. قم بإزالة المروحة من مجموعة المشتت الحراري/المروحة الاحتياطية.
2. باستخدام المشابك، قم بتثبيت المروحة أعلى المشتت الحراري الموجود على اللوحة الأم.
3. قم بتوصيل كبل طاقة المروحة بالرأس xxx الموجود على اللوحة الأم.

ملاحظة: تجاهل المشتت الحراري من مجموعة قطع الغيار.
