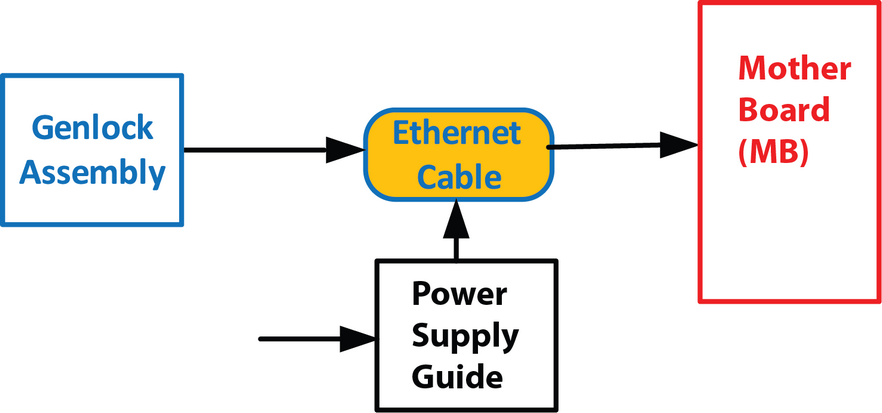

مخطط التدفق

ملاحظة: يربط كبل Ethernet لوحة Genlock باللوحة الأم. يقدم هذا الإجراء التعليمات حول كيفية إزالة الكبل من كلا الجانبين.

ملاحظة: يتطلب هذا الإجراء إزالة موجّه وحدة الإمداد بالطاقة لفصل الكبل من اللوحة الأم.

نظرة عامة

القطع المعنية

الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة كبل Ethernet

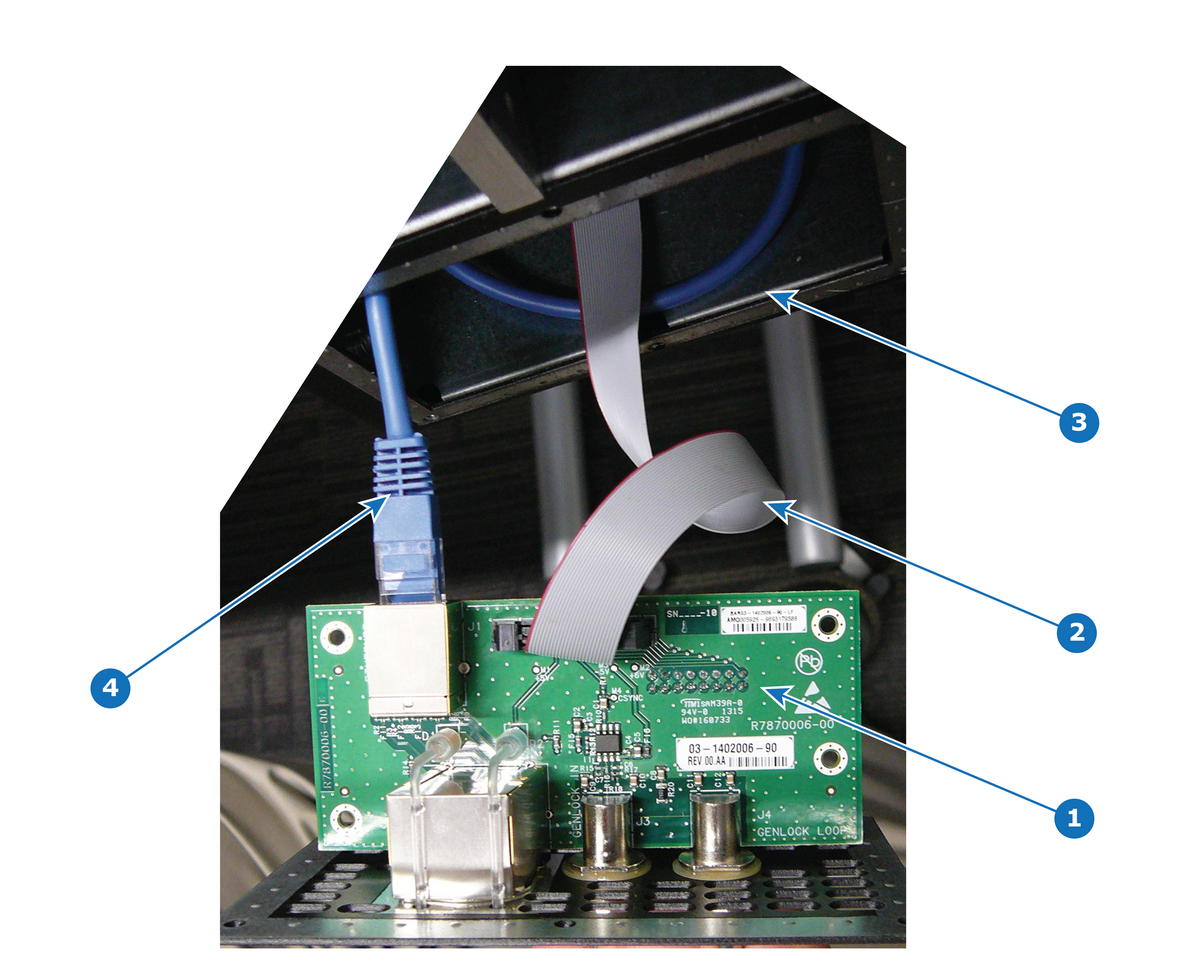

1. أزِل مجموعة Genlock واسحبها بعيدًا لكشف الكبلات الموجودة خلفها (راجع الإجراء المرتبط).

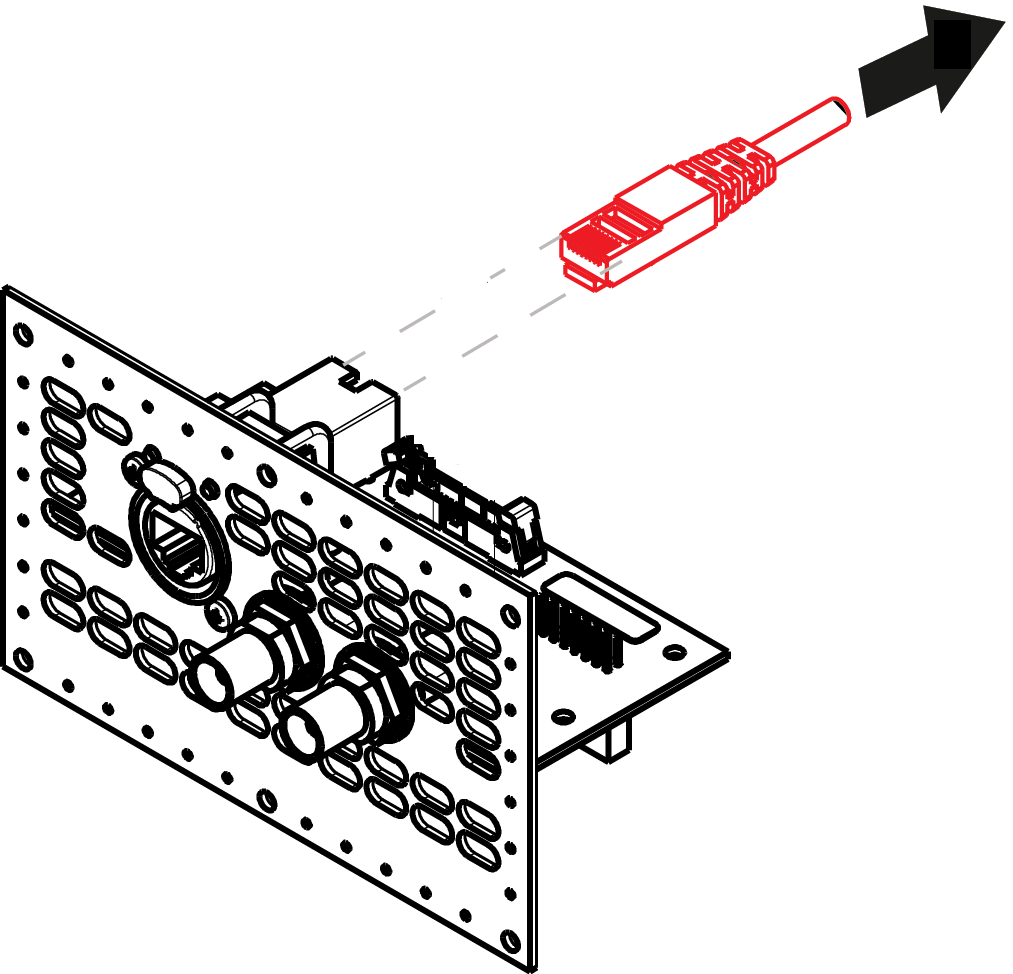

2. حدّد موقع موصِّل Ethernet في مجموعة Genlock وادفع مشبك القفل على كبل Ethernet حتى يمكن تحريره من المقبس.





   ملاحظة: من هذه الخطوة، يبقى الطرف الآخر فقط من كبل Ethernet متصلاً باللوحة الأم. لسوء الحظ، من الضروري إزالة موجّه وحدة الإمداد بالطاقة لفصله. (راجع “نظرة عامة على العملية”).
3. اتّبع الخطوات المفصّلة في الإجراءات الأخرى لإزالة موجّه وحدة الإمداد بالطاقة.

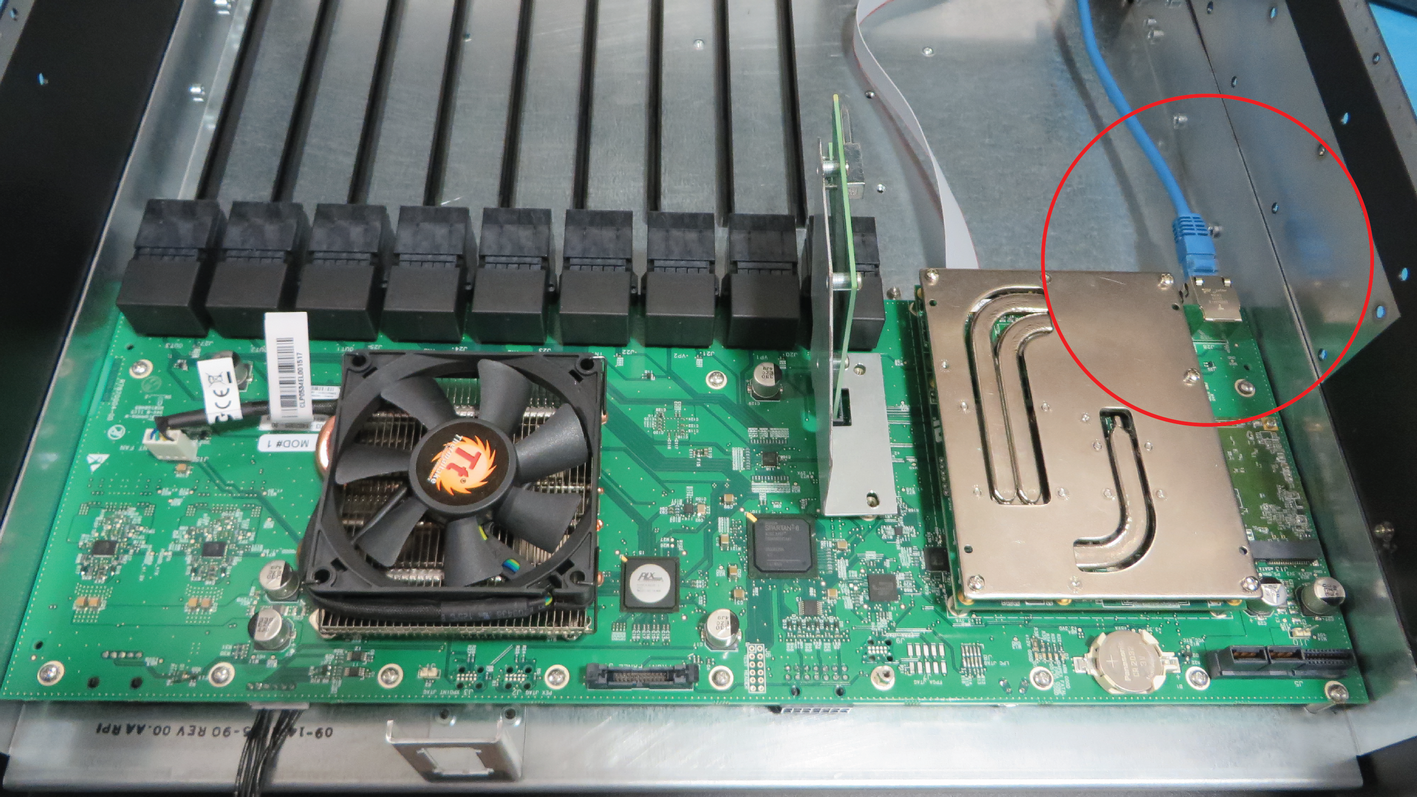

4. حدّد موقع كبل Ethernet المتصل باللوحة الأم وادفع مشبك القفل على كبل Ethernet حتى يمكن تحريره من المقبس.



5. اسحب الكبل خارج الوحدة.

كيفية تثبيت كبل Ethernet

لتركيب كبل Ethernet، اتّبع نفس الإجراء بالترتيب العكسي.
