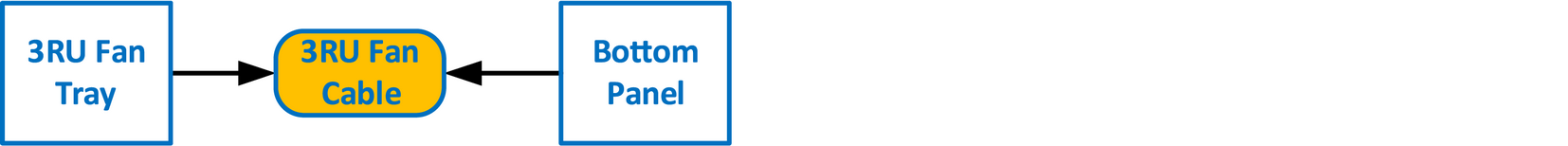

مخطط التدفق

ملاحظة: توفر مجموعة كبل 3RU الطاقة لمراوح 3RU من لوحة الطاقة للنظام.

ملاحظة: يتم توصيل جانب واحد من الكبل بدعامة معدنية يمكن الوصول إليها بعد إزالة درج المروحة 3RU. يتصل الجانب الآخر من مجموعة الكبل بلوحة الطاقة للنظام ويمكن الوصول إليها عند إزالة اللوحة السفلية

القطع المعنية

الأدوات الضرورية

• عدد واحد مفك براغي فيليبس #2
• مفك براغي سداسي

كيفية إزالة كبل مروحة 3RU

1. تأكد من وضع الوحدة في الوضع المستقيم وإزالة درج مروحة 3RU

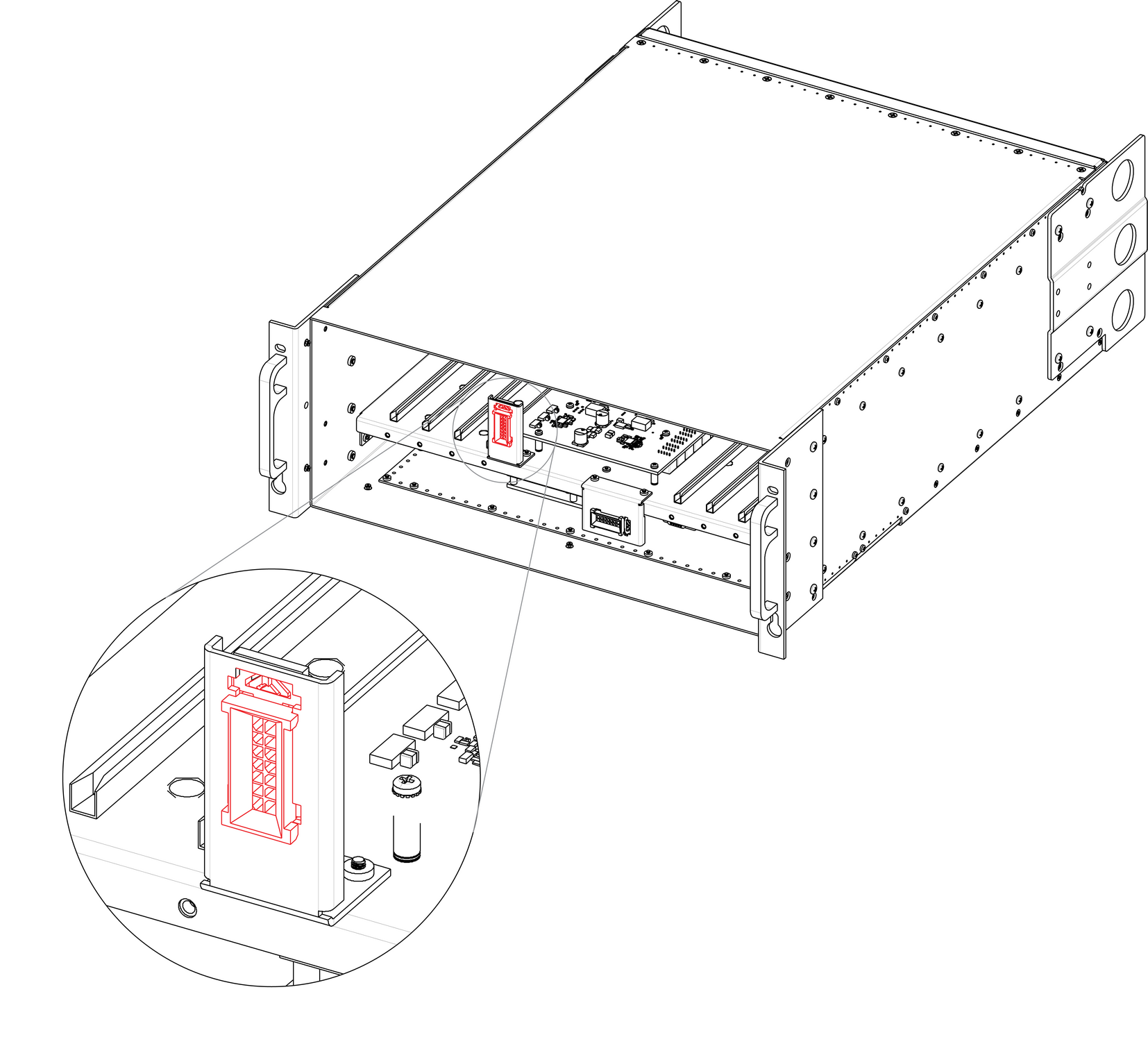

2. حدّد مكان موصِّل كبل 3RU المكشوف بعد إزالة درج المروحة 3RU. يتم توصيل الموصِّل على دعامة معدنية مركبة عموديًا في الشاسيه.



3. حدّد موقع القفل المفاجئ أعلى الموصِّل وادفعه للخلف لتحرير الموصِّل من الدعامة.



4. ادفع الموصِّل لأعلى حتى تحاذي الفتحات الموجودة في الدعامة المعدنية الحواف الموجودة على الموصلات.



5. اسحب مجموعة كبل 3RU برفق بعيدًا عن الدعامة.



6. اقلب الوحدة رأسًا على عقب وأزِل اللوحة السفلية.

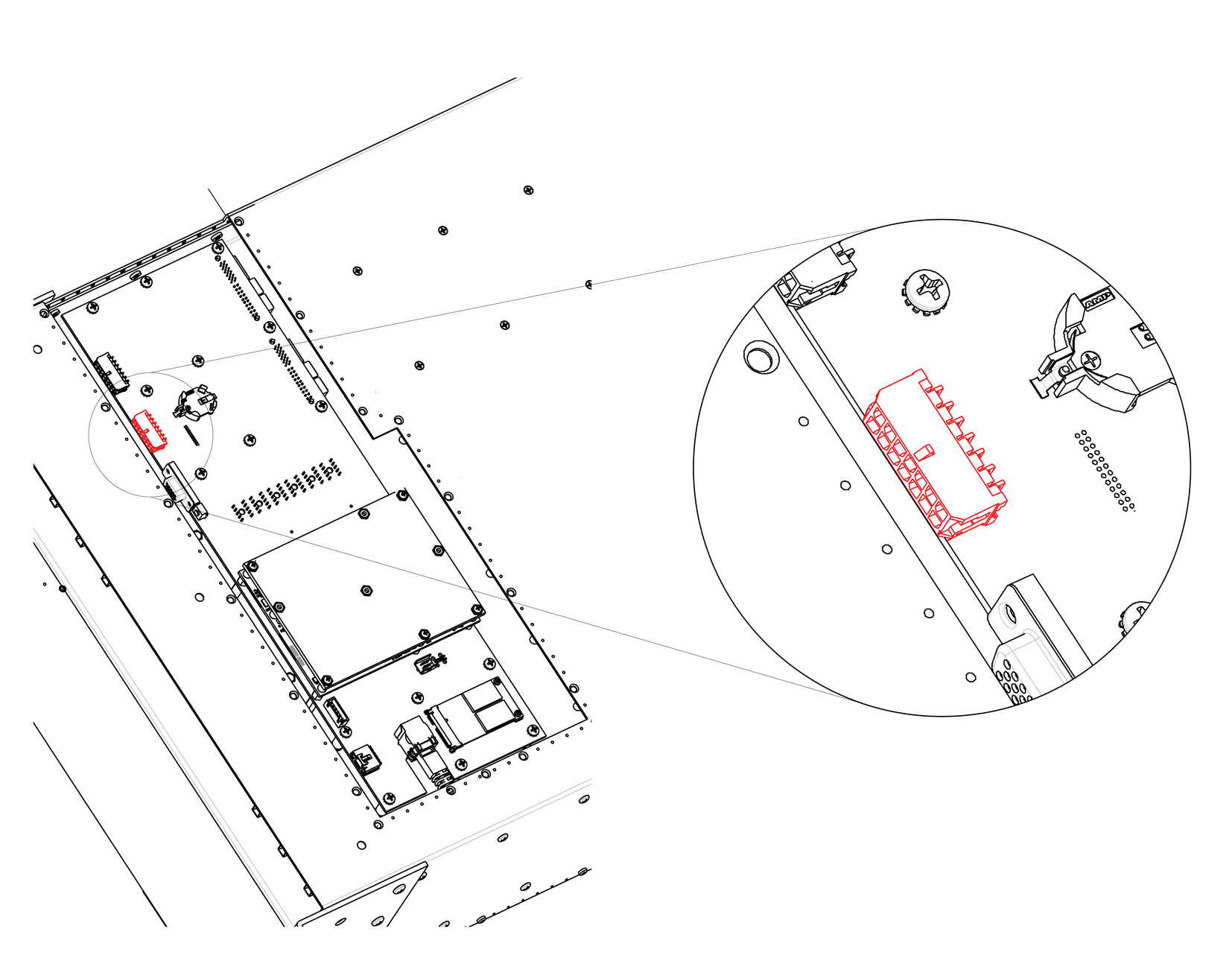

7. حدّد موقع كبل 3RU المتصل بلوحة طاقة النظام.





   ملاحظة: يتم عرض بطاقة نظام الجيل الأول فقط، ولكن هذا الاتصال هو نفسه في بطاقة نظام الجيل الثاني.
8. أزِل كبل 3RU من خلال دفعه للخارج برفق.

كيفية تركيب كبل مروحة 3RU

لتركيب كبل مروحة 3RU، اتّبع نفس الإجراء بالترتيب العكسي.
