14.11 بطاقة (بطاقات) VPU

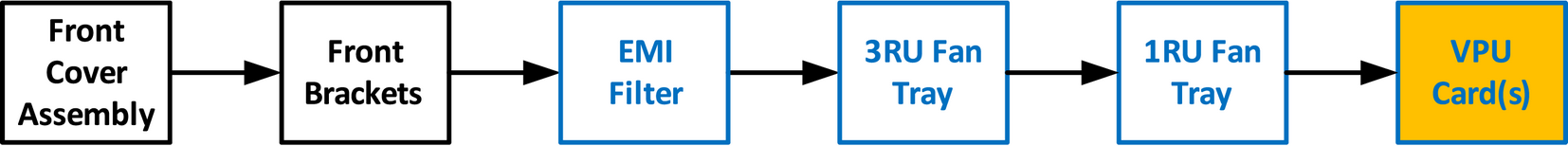

مخطط التدفق
صورة 14–30

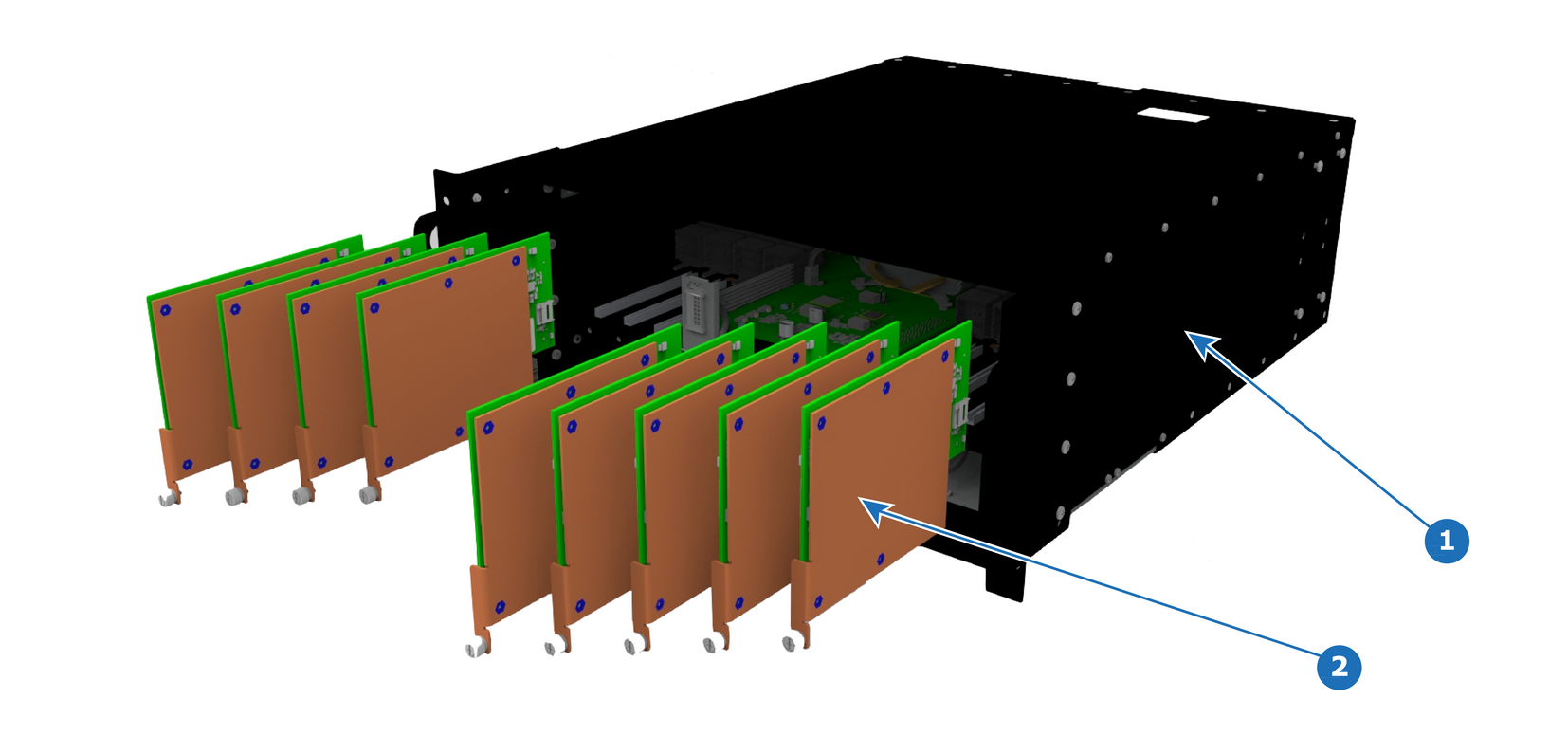

نظرة عامة
صورة 14–31
1
الشاسيه
2
بطاقات VPU
القطع المعنية
بطاقة VPU
الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2 (اختياري).

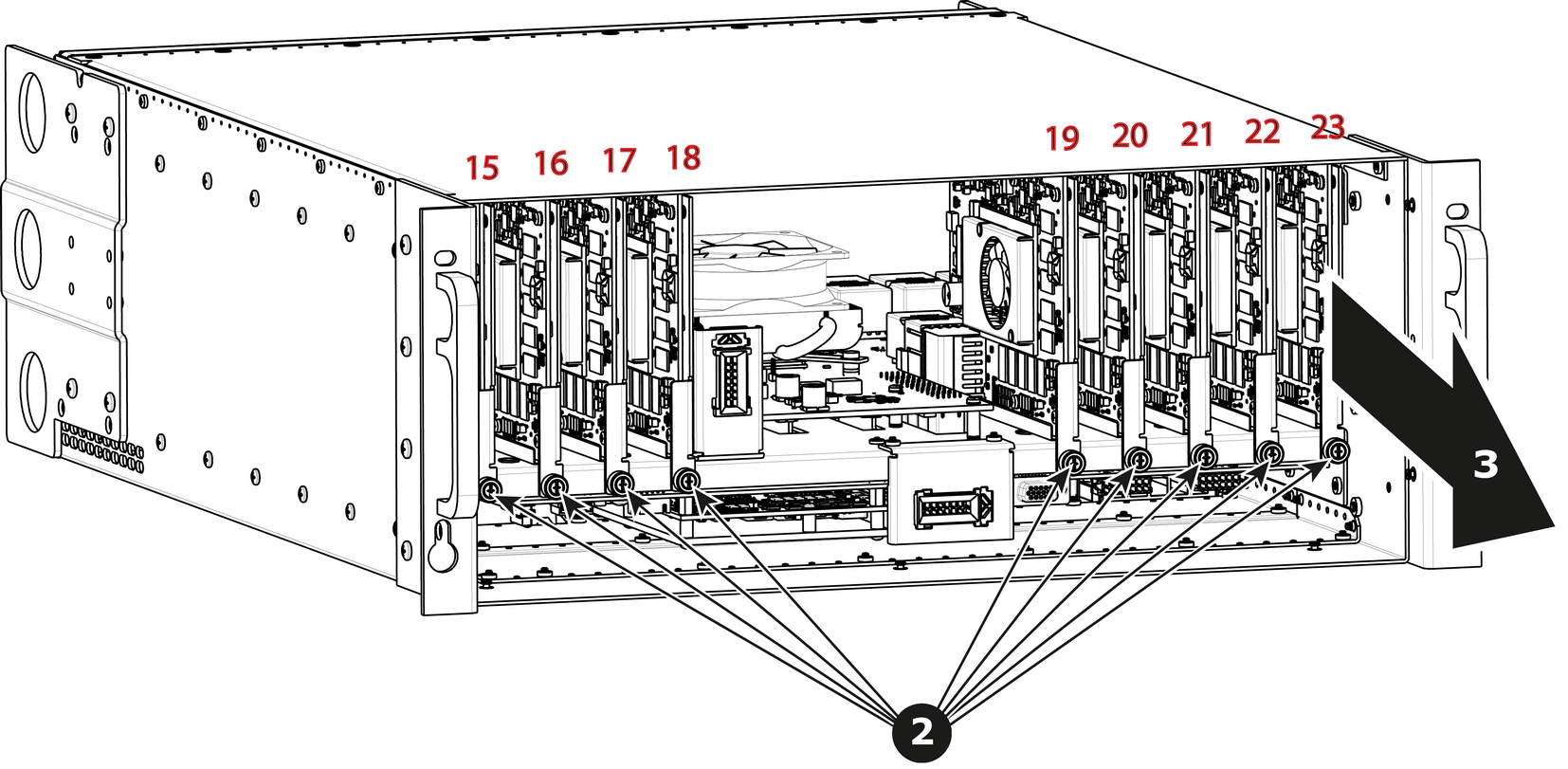

كيفية إزالة بطاقة VPU

  1. حدّد مكان VPU التي ترغب في استبدالها.

    ملاحظة: هناك 9 فتحات لـ VPU. الفتحة الأولى في الجزء الأيسر هي الفتحة 15 والفتحة الأخيرة على الوضع الأنسب هي 23.
  2. قم بإرخاء البرغي اللولبي الذي يمسك بطاقة VPU بالشاسيه وفكه.

  3. اسحب VPU من فتحتها.

    صورة 14–32
كيفية تركيب بطاقة VPU

لتثبيت بطاقة VPU، اتبع الإجراء نفسه بالترتيب العكسي.
