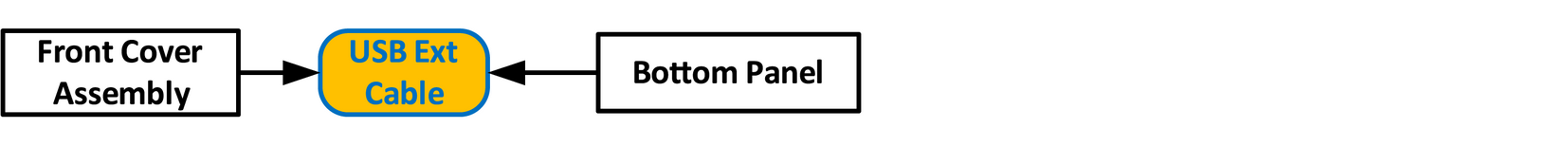

مخطط التدفق
ملاحظة: يقوم كبل امتداد USB بتوصيل كبل USB بلوحة الطاقة للنظام. يقدم هذا الإجراء التعليمات حول كيفية فصل الكبل من كلا الجانبين.
14.25 كبل امتداد USB
القطع المعنية
| مجموعة أطقم الكبلات |
الأدوات الضرورية
عدد واحد مفك براغي فيليبس #2
كيفية إزالة كبل تمديد USB
- أزِل جزئيًا مجموعة اللوحة الأمامية واسحبها بعيدًا لكشف الكبلات الموجودة خلفها (راجع الإجراء المرتبط).
- افصل كبل تمديد USB من كبل USB.

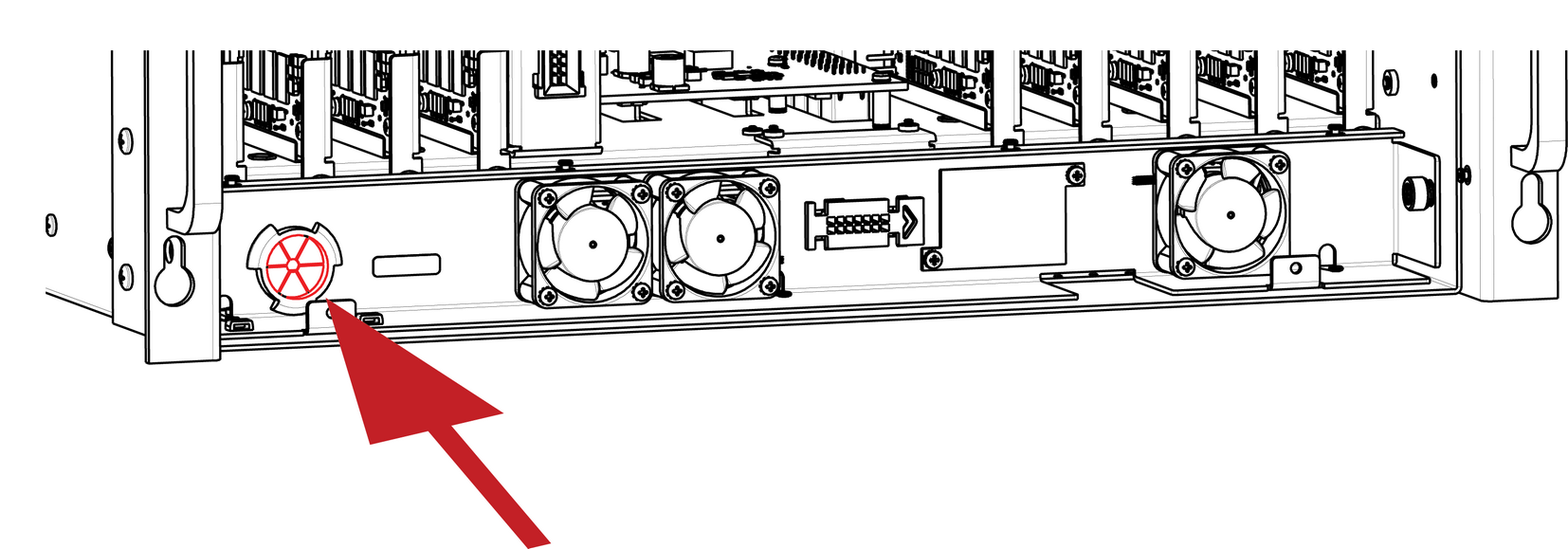

ادفع الكبل برفق عبر الحلقة الموجودة في درج مروحة 1RU.
صورة 14–82 - اقلب الوحدة رأسًا على عقب وأزِل اللوحة السفلية (اتبع الإرشادات الواردة في قسم إزالة اللوحة السفلية).

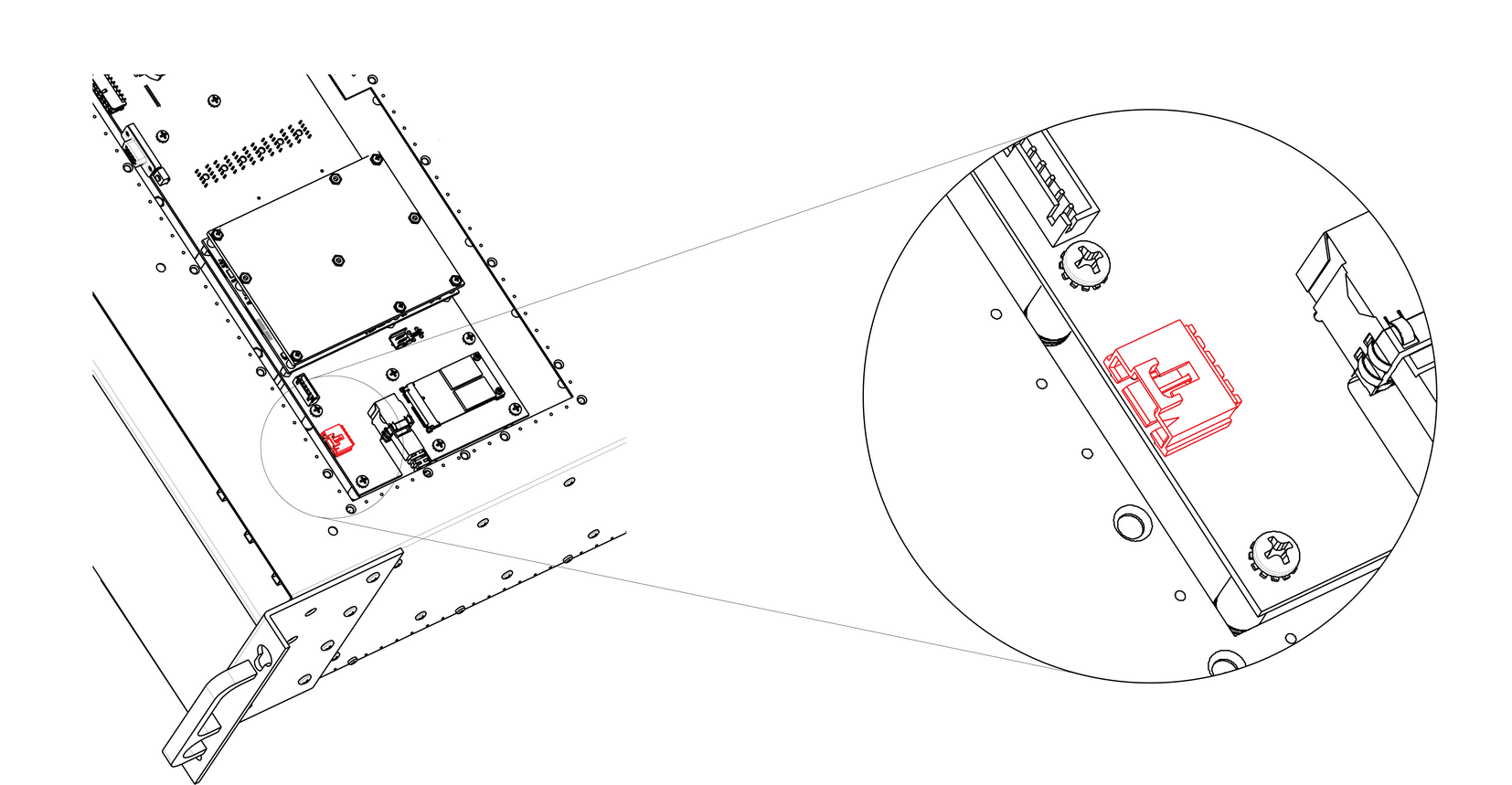

حدّد موقع كبل امتداد USB المتصل بلوحة طاقة النظام.
صورة 14–83 - افصل كبل تمديد USB من خلال دفعه للخارج برفق.
- اسحب الكبل خارج الوحدة.
كيفية تركيب كبل تمديد USB
لتركيب كبل تمديد USB، اتّبع نفس الإجراء بالترتيب العكسي.
