بشكل عام

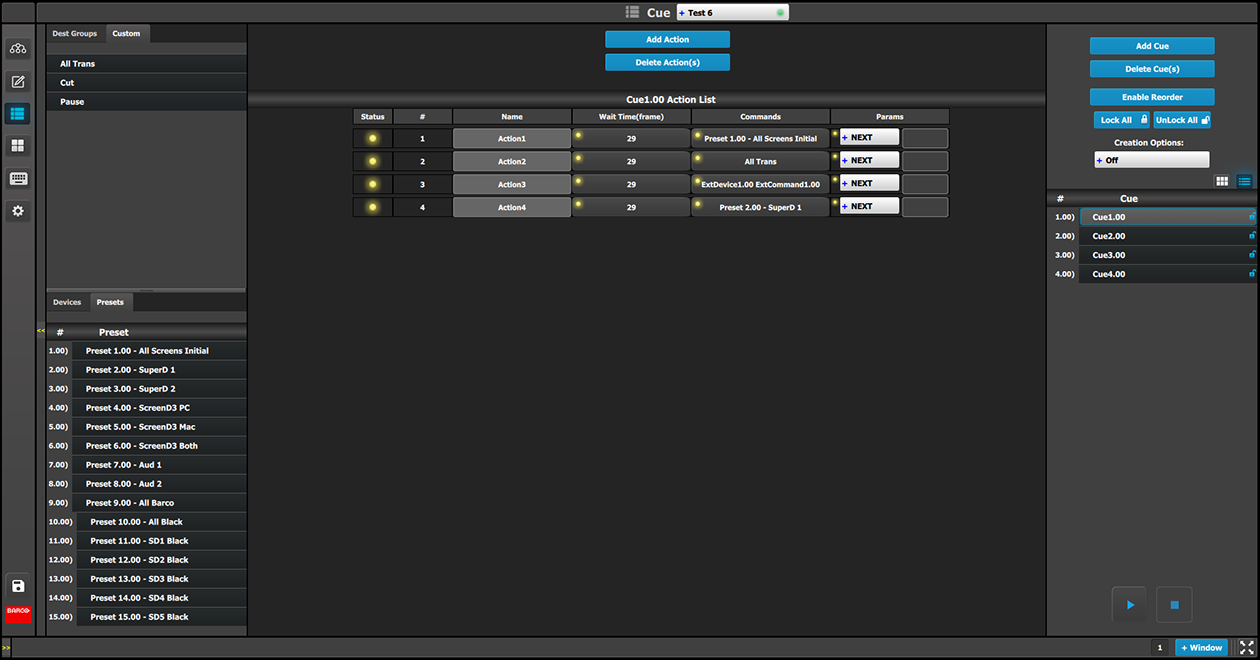

تُستخدم منطقة مساحة عمل الإشارة لإضافة إجراءات إلى الإشارة أو لحذف إجراءات من الإشارة.

تقدم منطقة مساحة العمل من قائمة الإشارة:

• زر Add Action (إضافة إجراء) لإضافة إجراءات إلى الإشارة.
• زر Delete Action(s) (حذف إجراء (إجراءات)) لحذف إجراء واحد أو أكثر من الإشارة.

• قائمة الإجراءات.

  يحتوي كل إجراء في قائمة الإجراءات على عمود للحالة و# (الرقم)، والاسم، ووقت الانتظار، والأوامر والمعلمات.

  • Status (الحالة) —يشير مؤشر LED للحالة إلى الحالة الخاصة بحالة الإجراءات في قائمة الإشارة.

    • ويعني الوميض باللون الأخضر أن الإجراء نشط، نظرًا لأن الإشارة قيد التشغيل أو الإيقاف المؤقت حاليًا.
    • يعني الأصفر أن الإجراء جاهز للتشغيل.
    • يعني الرمادي (إيقاف التشغيل) أن الإجراء قد انتهى.
  • # (Syntax number) (# (رقم الصياغة))—يمكن إضافة الإجراءات أو حذفها، لكن لا يمكن إعادة ترتيبها.
  • Name (الاسم) —يمكن منح الإجراءات أسماء مفيدة.
  • Wait Time (وقت الانتظار) —يمكن ضبط وقت الانتظار قبل حدوث الإجراء في الإشارة؛ وقت الانتظار الافتراضي هو نصف المعدل الأصلي للنظام (في الإطارات).
  • Commands (الأوامر) —يمكن تحديد الأوامر من علامات التبويب في منطقة مورد الأوامر في الجانب الأيسر من Workspace.
  • Params (المعلمات) —التالي، وإيقاف مؤقت، وتأخير، والانتقال إلى.

كيفية تعديل الإشارة

بمجرد تحديد الإشارة من منطقة الضبط، يمكن أن يعدلها المستخدم بإضافة الإجراءات (ما يصل إلى 12 إجراء كحدٍ أقصى لكل الإشارة) وإضافة أمر لكل إجراء.

ملاحظة: لا يمكن تعديل الإشارة أثناء تشغيله.

ملاحظة: يمكن أن يصل عدد الإشارات في قائمة الإشارات إلى 120، ولكن عدد الإجراءات في إشارة يمكن أن يصل فقط إلى 12.

1. حدد Cue (الإشارة) من منطقة الضبط.
2. انقر فوق زر Add Action (إضافة إجراء) لإضافة ما يصل إلى 12 إجراء إلى الإشارة.

3. اسحب وأسقط مجموعات الوجهات أو العناصر المخصصة (وظائف واجهة المستخدم) أو الأجهزة أو التعيينات المسبقة إلى عمود الأوامر لقائمة الإجراءات.

   وقت الانتظار قبل بدء إجراء في الإشارة للإعدادات الافتراضية لأمر إلى نصف المعدل الأصلي للنظام (29 هرتز). يمكن ضبط وقت الانتظار.

4. حدد Param (المعلمة) لكل أمر.

   • التالي (الإعداد الافتراضي)

     عند انتهاء الإجراء، شغّل الإجراء التالي في القائمة.

   • الإيقاف المؤقت

     يوقف "Pause (الإيقاف المؤقت)" الإشارة مؤقتًا في نهاية الإجراء الحالي، قبل بدء الإجراء التالي. يجب أن يضغط المشغل على "Play (تشغيل)" للمتابعة إلى الإجراء التالي.

   • Delay (تأخير)

     أدخل كمية الوقت للتأخير (في الإطارات) قبل بدء الإجراء التالي. وقت الإعدادات الافتراضية لمعلمة "Delay (تأخير)" إلى نصف المعدل الأصلي للنظام (في الإطارات). يمكن ضبط وقت التأخير.

   • الانتقال إلى

     بمجرد تحديد "Goto (الانتقال إلى)"، يطالب النظام المستخدم بتحديد إشارة أخرى والإجراء داخل حقل "Params (المعلمات)" للرجوع إلى إجراء آخر في إشارة مختلفة أو إشارة نفسها ليشغّل النظام بفعالية تلقائيًا إشارات متعددة أو إنشاء إشارة دوارة.

كيفية تشغيل إشارة من قائمة الإشارة

لتشغيل إشارة من قائمة الإشارة، انتقل إلى منطقة الضبط، وحدد الإشارة في القائمة، وانقر فوق Play button (زر التشغيل).

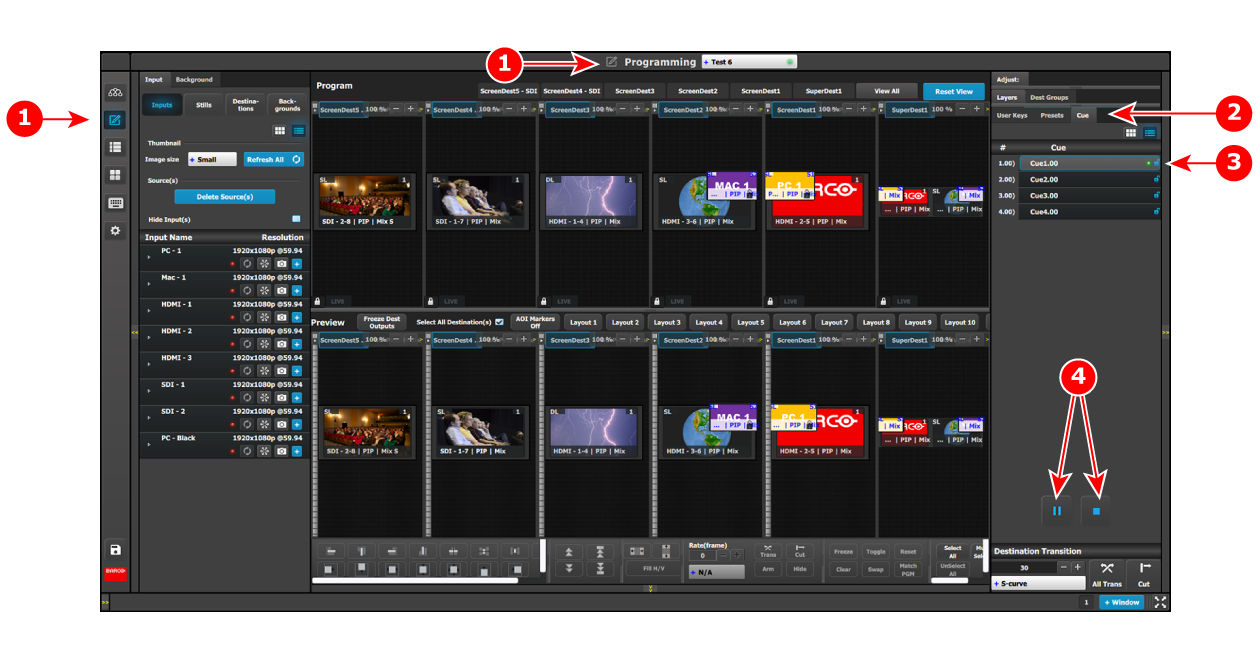

كيفية تشغيل الإشارة من قائمة البرمجة

تمت إضافة علامة تبويب الإشارة إلى منطقة الضبط لقائمة البرمجة. بمجرد إنشاء إشارات على قائمة الإشارة، يمكنك تشغيلها وإيقافها مؤقتًا و إيقافها من منطقة الضبط لقائمة البرمجة.

لتشغيل الإشارة من قائمة البرمجة، انتقل إلى علامة تبويب الإشارة في منطقة الضبط، وحدد الإشارة من القائمة، وانقر فوق Play button (زر التشغيل).
