بشكل عام

يتم تعيين تكوينات الإخراج التي تم إنشاؤها في القوائم السابقة للوجهة في لوحة الوجهة.

الوصف

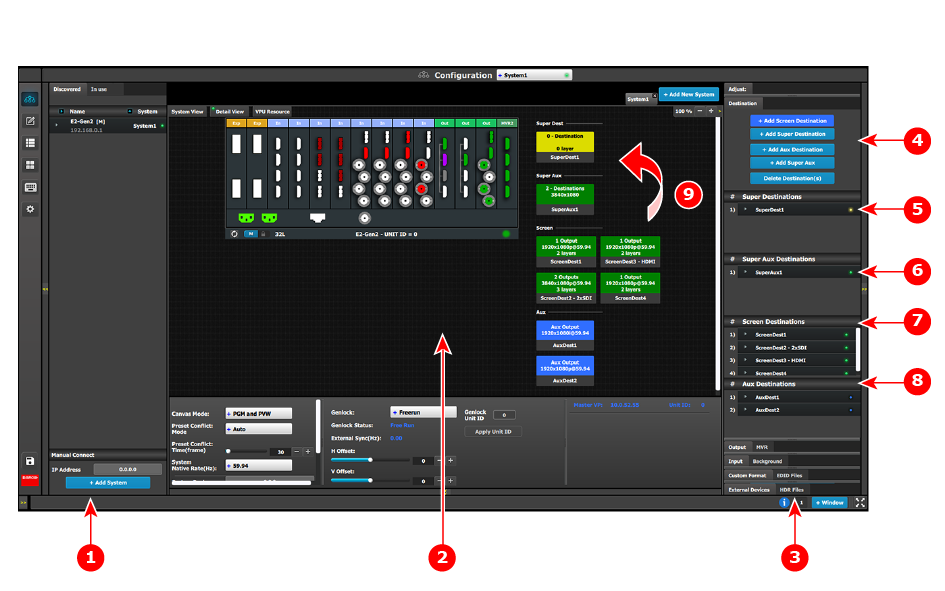

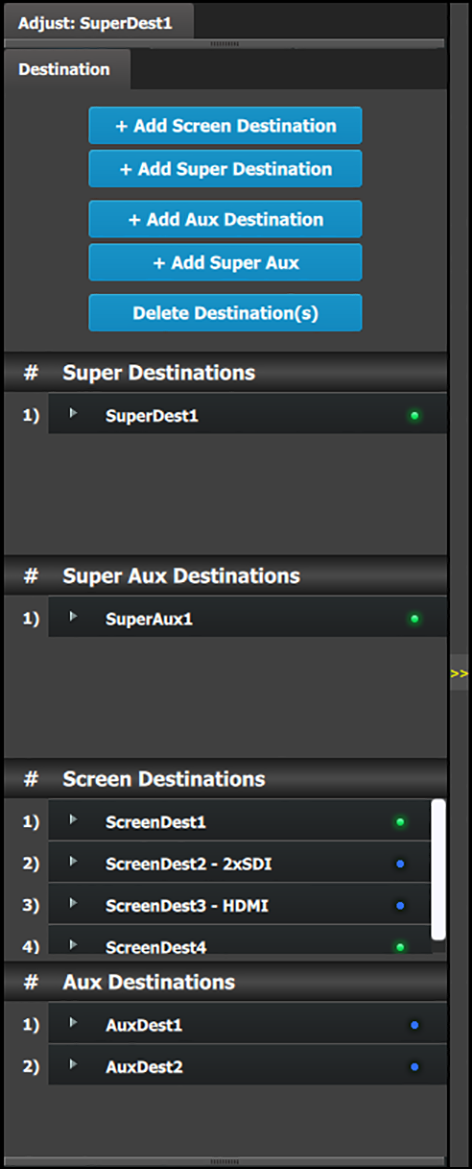

يتم الوصول إلى قائمة تكوين الوجهة بالنقر فوق علامة تبويب الوجهة.

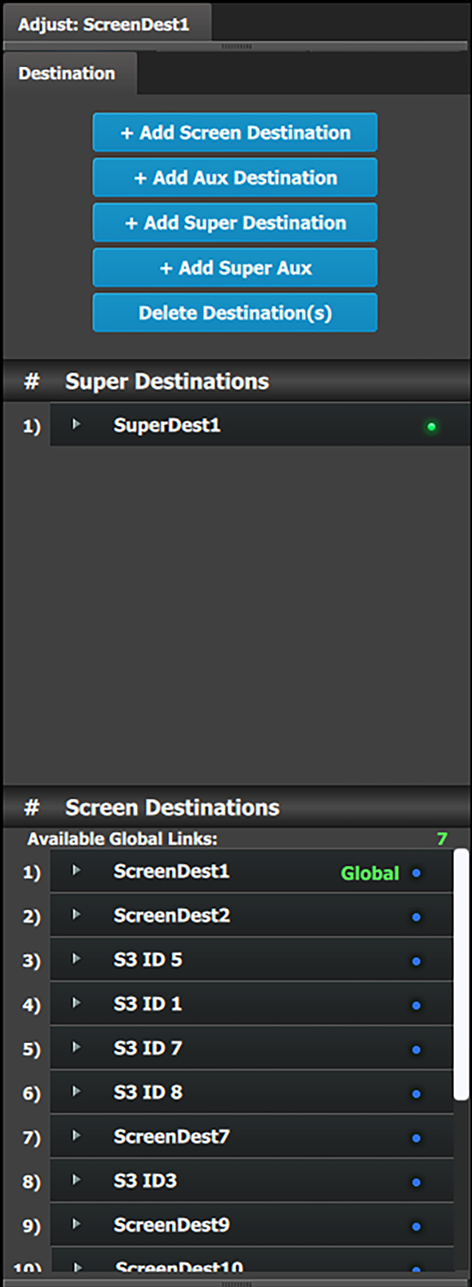

تقدم هذه القائمة: قائمة بجميع الوجهات (الشاشة، Aux) تم إنشاؤها بالفعل على النظام (على سبيل المثال ScreenDest1) زر لإضافة وجهات الشاشة. زر لإضافة وجهات فائقة. زر لإضافة وجهات AUX. زر لإضافة وجهات AUX الفائقة. زر لحذف الوجهة (الوجهات) غير المستخدمة أو القديمة.

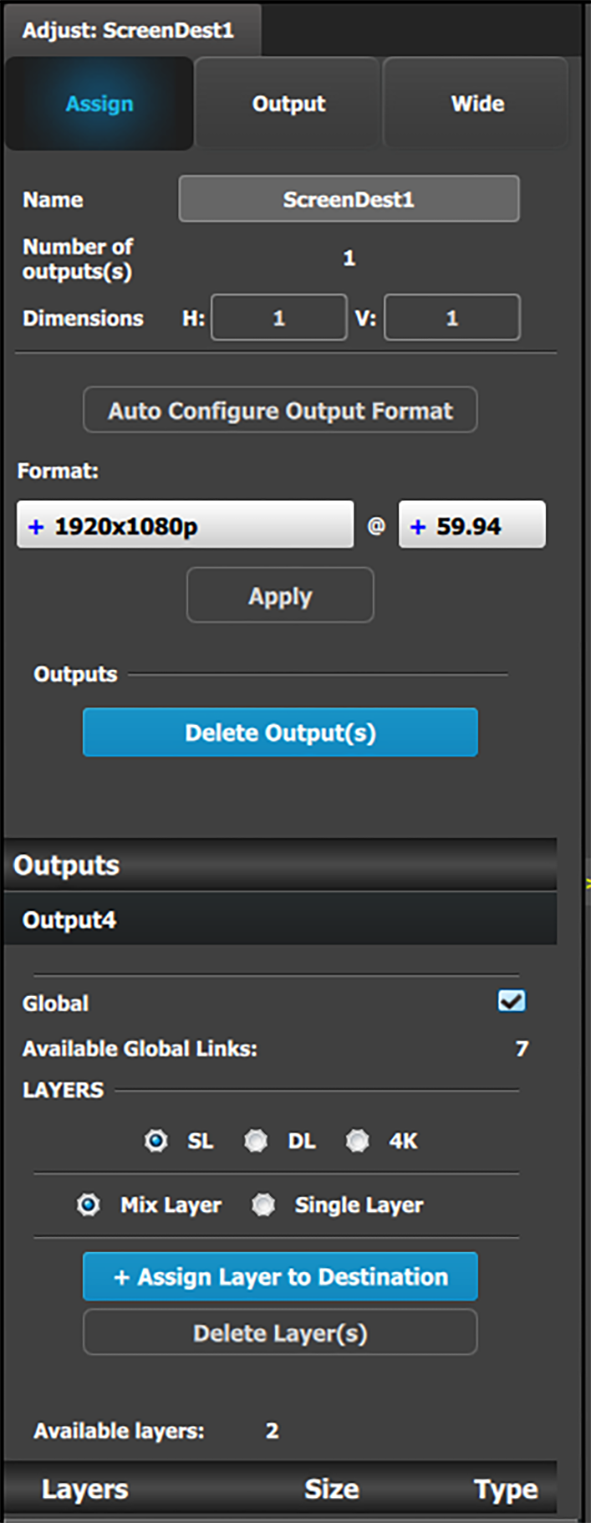

ملاحظة: يمكن أن يربط المستخدمون الآن أكثر من وحدتَي E2، أو أكثر من وحدتَي S3–4K في نظام واحد. في هذا التكوين، يتم دعم توسيع الإدخال فقط. يمكن أن يحدد المستخدمون ما يصل إلى 48 إدخالاً من إدخالات SL لأنظمة E2 المرتبطة و24 إدخالاً من إدخالات SL لأنظمة S3–4K المرتبطة ليتم تمييزها كـ "إدخال عالمي." تتوفر مربعات الاختيار "الإدخالات العامية" في صفحة التكوين، ضمن علامتي التبويب "الإدخال" و"الخلفية للإدخالات". ونظرًا لأن وجهات الشاشة يمكن أن تكون إدخالات إلى الطبقات ووجهات AUX، يمكن أيضًا تعيين وجهات الشاشة كـ "إدخالات عالمية." تتعقب علامة تبويب الوجهة في صفحة التكوين عدد الروابط العالمية المتوفرة. لتعيين وجهة شاشة كإدخال عالمي، تحقق من مربع اختيار "عالمي" على لوحة الضبط لوجهة الشاشة.

تنسيقات الوجهة

بضع كلمات عن تنسيقات الوجهة:

• بالنسبة إلى وجهات الشاشة: يتم تحديث تنسيق أي تكوين إخراج مُضاف إلى وجهة شاشة لمطابقة تنسيق وجهة الشاشة. إذا تم حذف أول تكوين إخراج في وجهة شاشة وتتم إضافة تكوين إخراج جديد، يصبح تنسيق تكوين الإخراج الجديد تنسيق وجهة الشاشة.
• بالنسبة إلى الوجهات المساعدة (AUX): تفترض وجهة AUX دائمًا تنسيق تكوين الإخراج المعين لها.

• بالنسبة إلى الوجهات الفائقة: لا تحتوي الوجهات الفائقة على تنسيق إخراج. بينما تضاف وجهات الشاشة إلى وجهة فائقة، تتم إضافة وحدات البكسل من وجهات الشاشة معًا لإنشاء حجم اللوحة لوجهة فائقة.

  يمكن جمع وجهات الشاشة لحالات دقة مختلفة في وجهة فائقة.

  لا يلزم أن يكون وضع وجهات الشاشة الفردية من حافة إلى حافة. يمكن وضع وجهات الشاشة في مواضع اعتباطي، لإنشاء نظام تنسيق بكسل جديد والسماح بالتلاعب بطبقات فائقة داخل ذلك النظام الجديد.

• بالنسبة إلى الوجهات المساعدة:تعمل الوجهات المساعدة الفائقة مع الوجهات المساعدة حيث تعمل الوجهات المساعدة مع تكوينات الإخراج. أنشئ AUX الفائقة، واسحب وأسقط وجهات AUX المطلوبة فيه. استخدم مربعات تحرير إزاحة H/V لضبط علاقة تخطيط وجهات AUX المعينة على AUX الفائقة.

  • تعمل وجهات AUX الفائقة فقط مع وجهات AUX.
  • Super AUX غير متوفرة كوجهة في MVR، على الرغم من أنه لا يزال بإمكان المستخدم إضافة وجهات AUX الفردية إلى MVR.
  • تزويد أي وجهة من وجهات AUX وهي عضو Super Aux يزود وجهة Super AUX، التي تزود جميع وجهات AUX الأخرى المجمعة في Super AUX.

القواعد

تطبق القواعد التالية عند تحديد تكوين وجهة الشاشة / AUX:

1. تقبل الوجهات فقط أنواع موصل الإخراج نفسها.

   لا يمكن مزج تنسيقات الموصل المختلفة في الوجهة نفسها.

2. تقبل الوجهات تكوينات الإخراج فقط بالعدد نفسه لموصلات الإخراج.

   لا يمكن جمع تكوينات الإخراج بعدد مختلف من الموصلات. على سبيل المثال إذا كان تكوين الإخراج الأول المضاف هو تكوين إخراج HDMI بموصلين (2) (موصل مجمع)، لا يمكن إضافة تكوين إخراج HDMI بموصل (1) واحد إلى الوجهة نفسها.

3. يمكن أن تدعم كل بطاقة ما يصل إلى أربع (4) وجهات شاشة (إخراجات البرنامج)، أو ما يصل إلى أربع (4) إخراجات AUX، أو إخراجين (2) لـ AUX وإخراجين للشاشة.
4. يمكن أن تكون جميع الإخراجات وجهات AUX، ويمكن تعيين جميع الإخراجات لوجهات الشاشة.
5. يتم تحديد أحجام وجهة الشاشة بالمقدار المتوفر من لوحات بكسل، وليس بعدد الإخراجات المعينة لوجهة الشاشة.

رموز الألوان

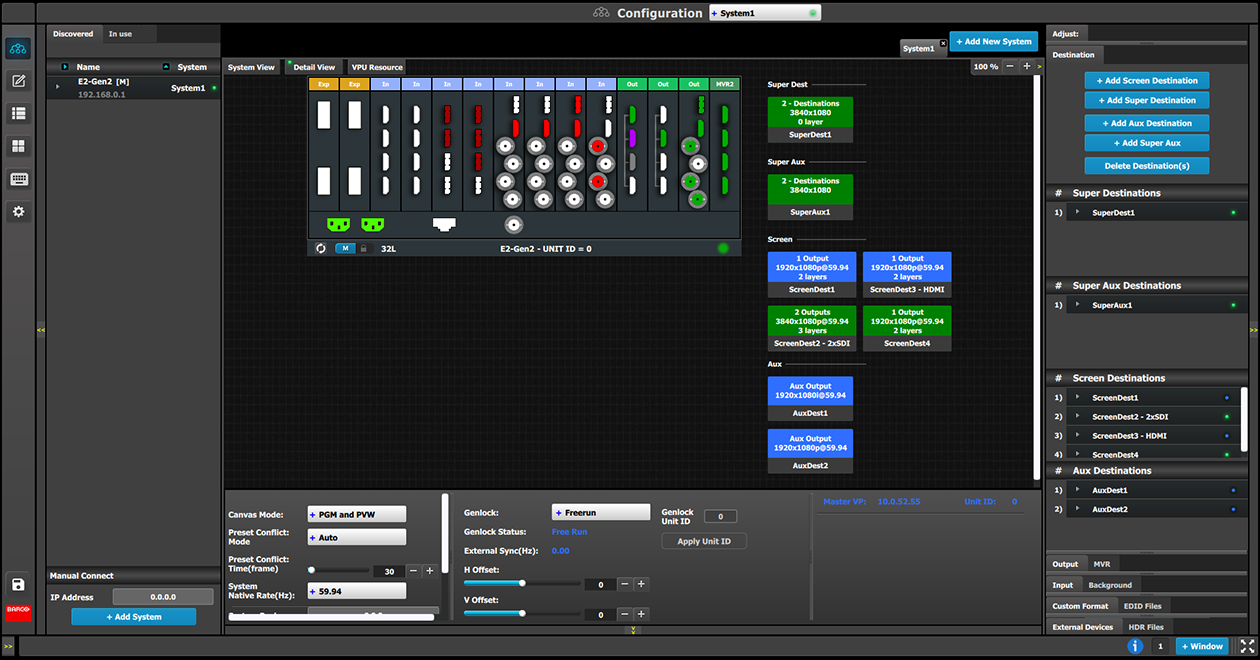

يتم تمثيل الوجهات الفائقة ووجهات الشاشة ووجهات AUX بيانيًا في منطقة Diagram (المخطط).

	اللون الأزرق: يتم تعيين الوجهة لوجهة فائقة.
	اللون الأخضر: يتم تعيين الإخراج (الإخراجات) للوجهة
	الأصفر: تتم إزالة الإخراج (الإخراجات) من الوجهة.

ومن الممكن أنه بعد تشغيل الوحدة، يمكن تبديل تكوين الأجهزة بصنع وجهات معينة للحصول على تكوينات إخراج غير صالحة.

في هذه الحالة تصبح الوجهة في مخطط النظام رمادية ويتم تعطيل الضبط. في هذه الحالة يلزم حذف الوجهة وإنشاء وجهة جديدة لعكس تكوين الإخراج الموجود.

المزيد عن وجهات فائقة

بينما يمكن فهم وجهات الشاشة كمجموعات إخراجات، يمكن فهم وجهات فائقة كمجموعات وجهات الشاشة. بمجرد إنشاء وجهة فائقة وأكثر من وجهة شاشة واحدة، يمكن تعيين وجهات الشاشة لوجهة فائقة بسحبها وإسقاطها في وجهة فائقة في منطقة المخطط لقائمة التكوين. تتم إضافة الطبقات المحلية المضافة إلى وجهة شاشة فقط إلى وجهة الشاشة تلك، بينما تتم إضافة الطبقات الفائقة المضافة إلى وجهة فائقة أيضًا إلى كل وجهة شاشة في وجهة فائقة.

إنشاء وجهة فائقة وتعيين وجهات الشاشة

1. أضف وجهات الشاشة ووجهة فائقة ووجهة AUX، باستخدام أزرار إضافة الوجهة.
2. قم بتعيين الإخراجات للوجهات.

3. (اختياري) أضف طبقات فائقة إلى وجهات فائقة والطبقات المحلية إلى وجهات الشاشة.

   قد تتم إضافة الطبقات إلى الوجهات بعد تعيين وجهات الشاشة لوجهة فائقة.

4. اسحب وأسقط وجهات الشاشة في وجهة فائقة.

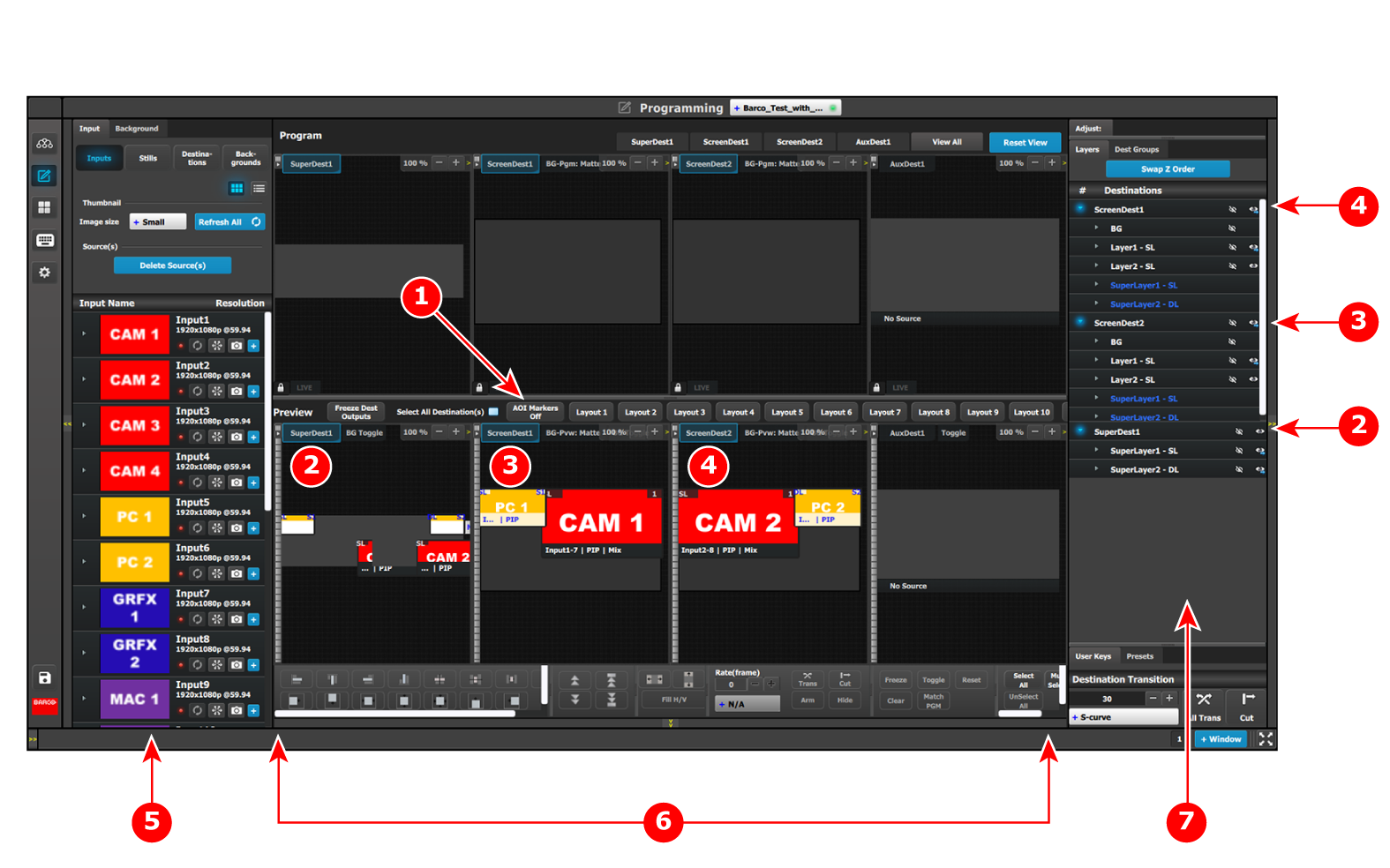

في صورة 6–25 يتم تعيين وجهات الشاشة 1 و3 لوجهة فائقة 1. (يتم تعيين الطبقات أيضًا للوجهات.) لاحظ أن ألوان الوجهات في منطقة مخطط النظام وألوان مؤشرات LED في منطقة الضبط تغيرت للإشارة إلى تعيين وجهات الشاشة لوجهة فائقة وتعيين الطبقات للوجهات.

التلاعب بوجهات فائقة والشاشة في قائمة البرمجة

استخدم قائمة البرمجة للتلاعب بوجهات فائقة والشاشة.

1. قم بتعيين علامات AOI على "إيقاف التشغيل."

   يؤثر تشغيل علامات AOI "تشغيل" أو "إيقاف التشغيل" على كيفية عمل الطبقة—وظائف التعديل (أزرار محاذاة الطبقة، ملء H، وملء V وملء H/V). مع تعيين علامات AOI على "تشغيل،" تحاذي أزرار محاذاة الطبقة في وجهة الشاشة حيث يقع مركز الطبقة. مع تعيين علامات AOI على "إيقاف التشغيل،" تحاذي أزرار محاذاة الطبقة في وجهة فائقة بأكملها.

2. اسحب وأسقط الإدخالات من منطقة الموارد إلى الوجهات المطلوبة.

   • تؤدي إضافة إدخال كطبقة فائقة إلى وجهة فائقة إلى إضافة ذلك الإدخال إلى وجهة واحدة أو جميع وجهات الشاشة المعينة لوجهة فائقة، اعتمادًا على وضع طبقة فائقة في وجهة فائقة.

     ملاحظة: يمكن تحديث المصدر في وجهة بسحب وإسقاط مصدر جديد في الوجهة أو في وجهة فائقة حيث تكون الوجهة جزءًا منها. كما يمكن إجراء ذلك مع وحدات Aux وAux الفائقة.

   • تؤدي إضافة إدخال كطبقة محلية إلى وجهة شاشة إلى إضافة ذلك الإدخال فقط إلى وجهة الشاشة. يتم تمييز طبقات فائقة بنص أزرق لتمييزها عن الطبقات المحلية.

3. طبّق اختصارات تعديل الطبقة، أو مفاتيح المستخدم أو التعيينات المسبقة على الطبقات في وجهة فائقة أو في وجهات الشاشة.

   • يجب تحديد طبقات فائقة والتأثيرات المطبقة في وجهات فائقة. تعرض EMTS نتيجة التأثيرات المطبقة في وجهة فائقة وفي وجهات الشاشة، ولكن يجب تحديد طبقات فائقة والتأثيرات المطبقة في وجهات فائقة.
   • يجب تحديد طبقات فائقة والتأثيرات المطبقة في وجهات الشاشة المناسبة. تعرض EMTS نتيجة التأثيرات المطبقة في وجهة الشاشة وفي وجهة فائقة، ولكن يجب تحديد الطبقات المحلية والتأثيرات المطبقة في وجهة الشاشة المناسبة.

ملاحظة: تسرد منطقة الضبط طبقات فائقة المضافة إلى طبقات الشاشة والوجهة الفائقة المضافة إلى وجهة الشاشة باللون الأبيض، وتسرد الطبقات الفائقة المضافة إلى وجهة الشاشة من خلال الوجهة الفائقة باللون الأزرق.

المزيد عن وجهات AUX

بناءً على سعة Aux، يمكن للمستخدم إنشاء وجهة AUX على بطاقة إخراج. تحدد سعة AUX سعة الإدخال وحجم أداة تحجيم AUX.

يمكن استخدام جميع بطاقات الإخراج لوجهات AUX

ملاحظة: لحالات دقة إخراج DL وما فوق فقط يمكن استخدام الموصلين العلويين لكل بطاقة إخراج HDMI 1.4.

ملاحظة: يمكن أن تخفض الوجهات ذات الشاشة العريضة بواسطة Aux وبناءً على السعة التي يمكنها استيعاب ما يصل إلى ثمانية (8) إدخالات تبلغ الشاشة العريضة.

المزيد عن وجهات AUX الفائقة

بينما يمكن فهم وجهات فائقة كمجموعات وجهات شاشة، يمكن فهم وجهات AUX الفائقة كمجموعات وجهات AUX. بمجرد إنشاء وجهة AUX الفائقة وأكثر من وجهة AUX واحدة، يمكن تعيين وجهات AUX لوجهة AUX الفائقة بسحبها وإسقاطها في وجهة AUX الفائقة في منطقة المخطط لقائمة التكوين. لا تحتوي وجهات AUX وAUX الفائقة على طبقات.

ملاحظة: يتم تثبيت وضع تحجيم Aux لوجهات AUX الفائقة في وضع All (الكل).

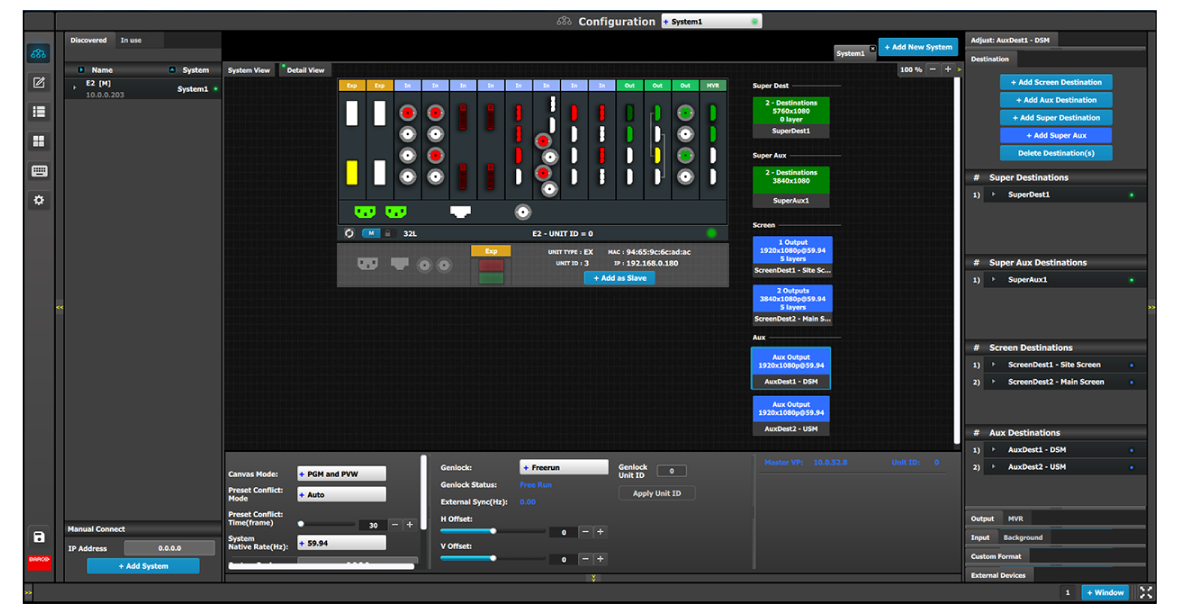

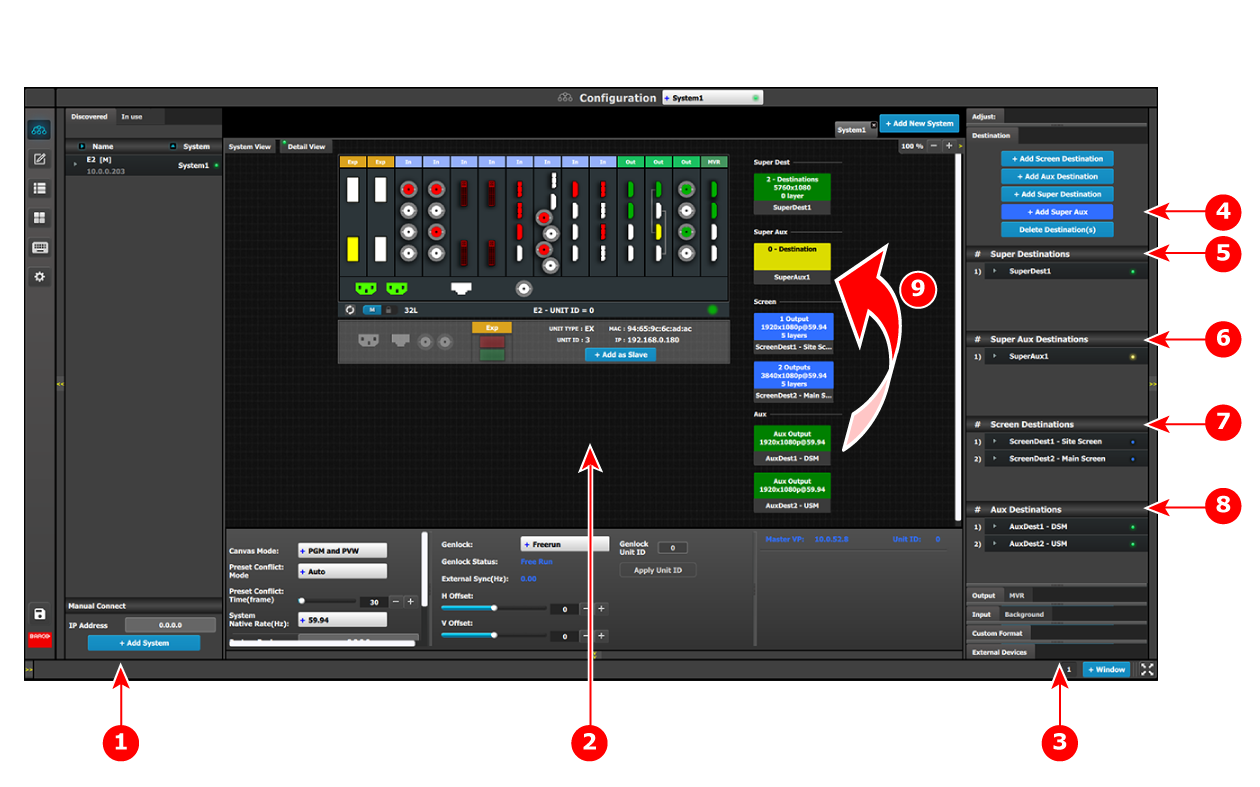

وجهات AUX الفائقة في قائمة التكوين

إنشاء وجهة AUX الفائقة وتعيين وجهات AUX

1. أضف وجهات فائقة ووجهات AUX الفائقة ووجهات الشاشة ووجهات AUX، باستخدام أزرار إضافة الوجهة.
2. قم بتعيين الإخراجات للوجهات.

3. اسحب وأسقط وجهات AUX في وجهة (وجهات) AUX الفائقة.

   ملاحظة: يمكن تحديث المصدر في وجهة مساعدة بسحب وإسقاط مصدر جديد في مساعدة أو في الوجهة المساعدة الفائقة حيث تكون المساعدة جزءًا منها.

التلاعب بوجهات AUX الفائقة وAUX في قائمة البرمجة

استخدم قائمة البرمجة للتلاعب بوجهات AUX الفائقة وAUX.

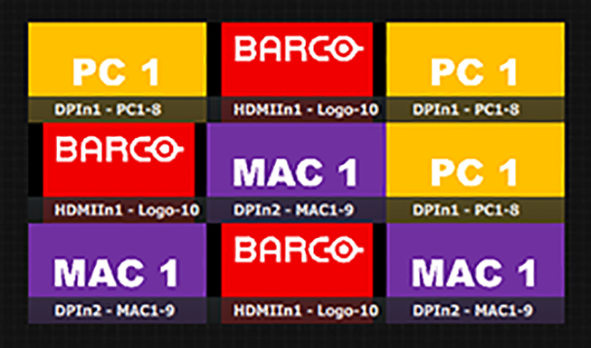

تستخدم الأمثلة التالية وجهة AUX الفائقة التي تحتوي على تسع وجهات AUX، المرتبة في مصفوفة 3 × 3.

لعرض AUX الفائقة…

1. حدد قائمة البرمجة.

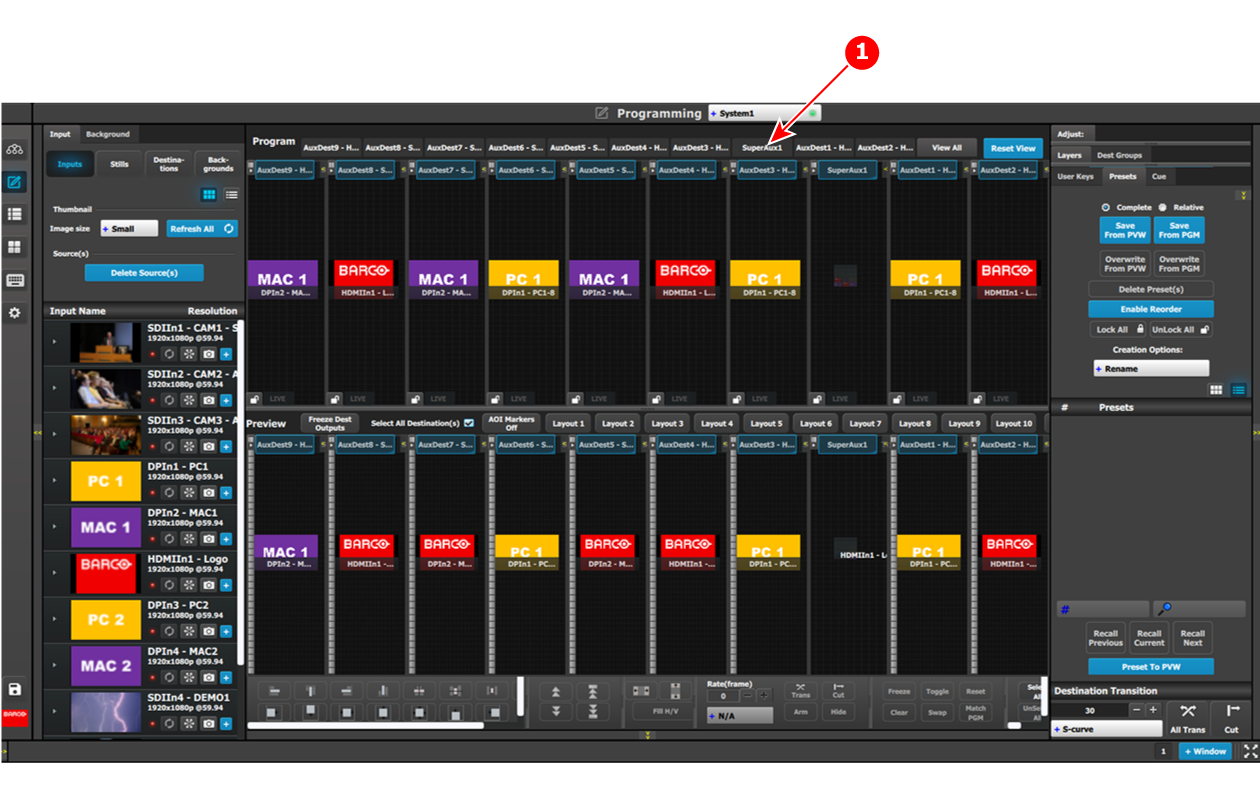

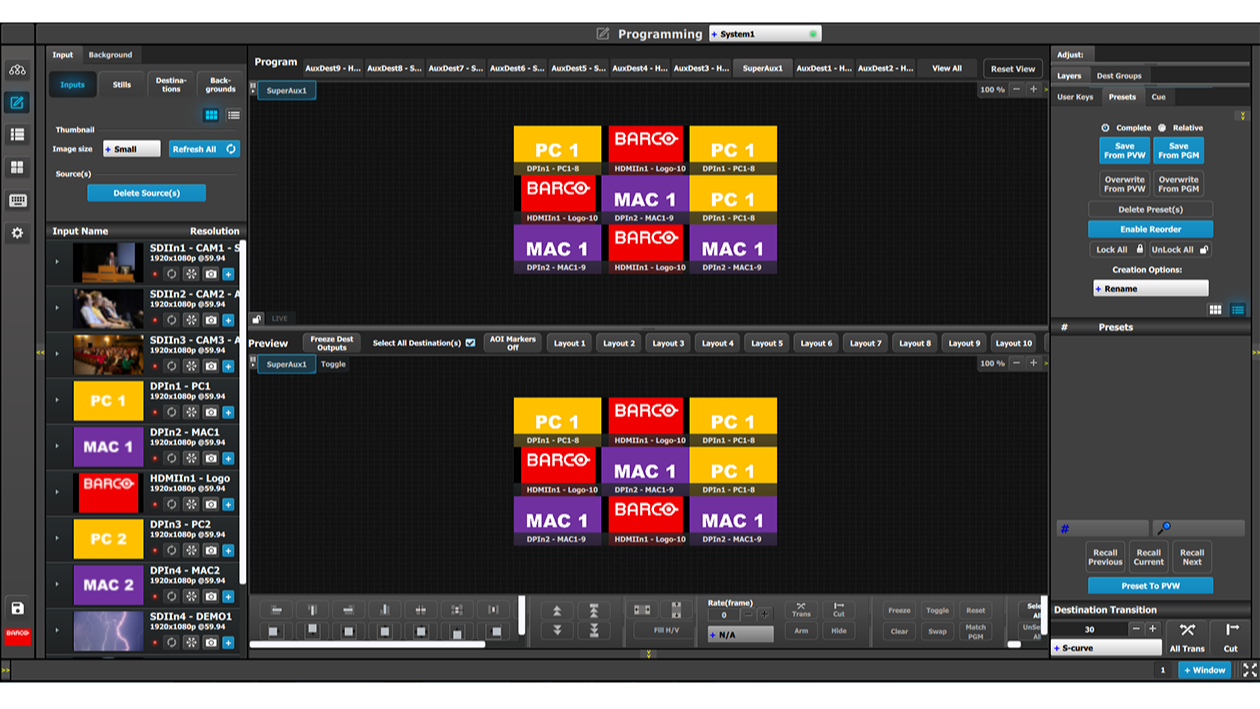

2. حدد علامة تبويب SuperAux1 لعرض AUX الفائقة.



لتجانب مصدر على AUX الفائقة بأكملها…

1. انقر نقرًا مزدوجًا فوق مصدر داخل AUX الفائقة.

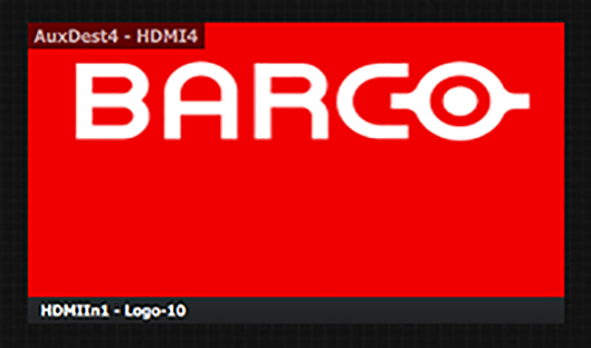

   على سبيل المثال، انقر نقرًا مزدوجًا فوق المصدر الذي يعرض شعار Barco ويقيس شعار Barco عبر AUX الفائقة بأكملها.



2. انقر نقرًا مزدوجًا فوق مصدر "مقيس من قبِل الفائقة" لإرجاعه إلى حجمه الأصلي ووجهة AUX.

لقياس مصدر داخل AUX الفائقة…

1. لتحديد مصدر داخل AUX الفائقة.

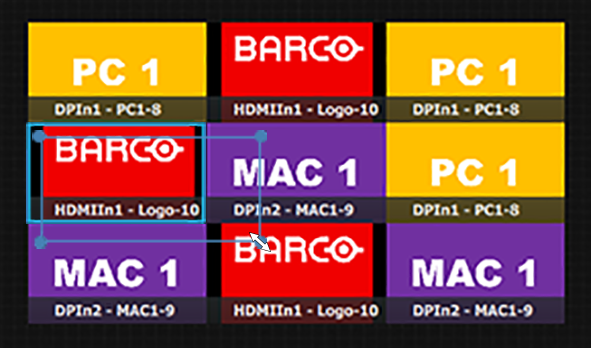

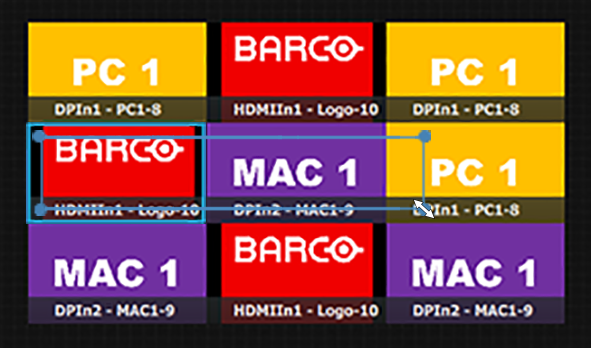

2. اسحب المربع الداخلي من مربع التحديد فوق وحدات AUX لتتم تغطيته.

   على سبيل المثال، اسحب مربع التحديد فوق وحدات AUX الأخرى في الربع الأيسر السفلي.



3. حرّر مربع التحديد.

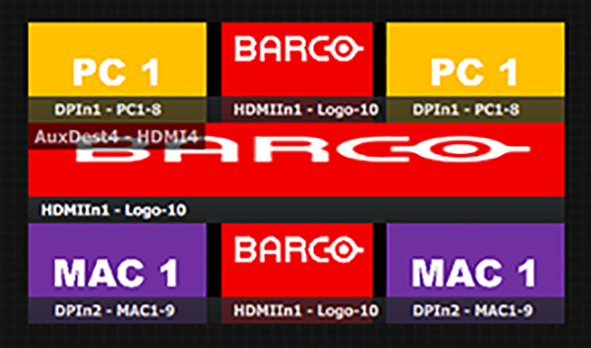

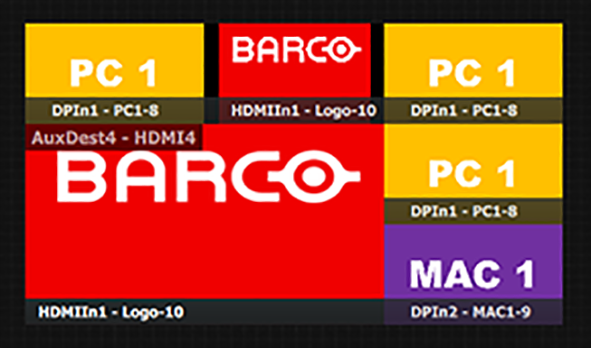

   يغطي المصدر المحدد أربع وحدات AUX من الربع الأيسر السفلي.



4. انقر نقرًا مزدوجًا فوق المصدر لإرجاعه إلى حجمه الأصلي.

لقياس مصدر لأي مجموعة من وحدات AUX داخل AUX الفائقة…

1. لتحديد مصدر داخل AUX الفائقة.



2. اسحب المربع الداخلي من مربع التحديد فوق وحدات AUX لتتم تغطيته.

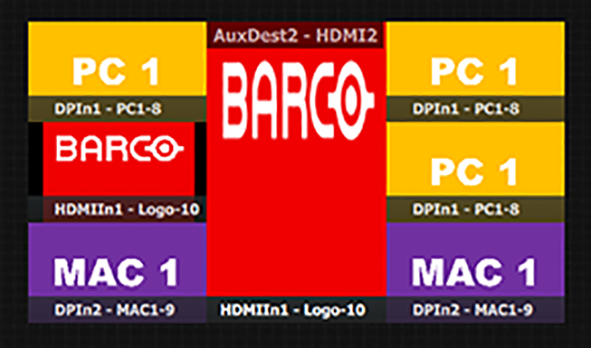

   على سبيل المثال، اسحب مربع التحديد فوق وحدات AUX الأخرى في الصف أو العمود نفسه.



3. حرّر مربع التحديد.

   يغطي المصدر المحدد وحدات AUX الأخرى في الصف أو العمود نفسه.



4. انقر نقرًا مزدوجًا فوق المصدر المقيس لإرجاعه إلى حجمه الأصلي وبدء تشغيل موقع AUX في AUX الفائقة.

بالطريقة نفسها يمكن قياس AUX رأسيًا في AUX الفائقة.
