يتم تنظيم واجهة المستخدم حول شريط التنقل في القائمة في الجزء الأيسر من الشاشة ومساحة العمل في بقية الشاشة. تخطيط الشاشات مشابه في جميع أنحاء GUI.

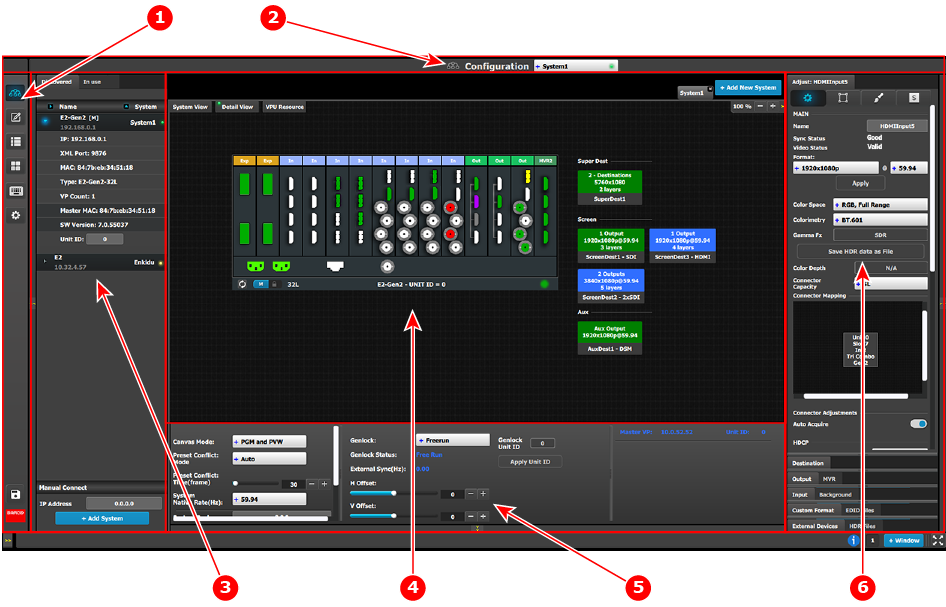

لشرح التخطيط، سنفحص شاشة بدء التشغيل من Configuration Menu (قائمة التكوين) ونوضح المكونات المختلفة. تتبع الشاشات للقوائم الأخرى البنية والتدفق نفسيهما.
| 1 | شريط التنقل في القائمة |
| 2 | شريط العنوان |
| 3 | منطقة التحديد |
| 4 | منطقة المخطط |
| 5 | منطقة أداة التعديل |
| 6 | منطقة التكوين |
في أقصى الجانب الأيسر من الشاشة يوجد شريط التنقل في القائمة الذي يتيح للمستخدمين التنقل بين الشاشات المختلفة وحفظ أو استعادة تكوينات النظام. دائمًا ما تكون هذه المنطقة من الشاشة مرئية وتظل غير متغيرة. الأزرار المتوفرة على شريط التنقل في القائمة هي:
في أعلى منطقة العمل يشير شريط العنوان إلى اسم الصفحة المحددة (على سبيل المثال التكوين).
تسمح منطقة التحديد للمستخدمين بتحديد النظام أو الجهاز الذي سيتم استخدامه.
في المنتصف، توجد منطقة المخطط حيث يتم تمثيل النظام والشاشات والعارض المتعدد رسوميًا.
على الجانب الأيمن، توجد منطقة التكوين حيث ينفذ المستخدمون جميع عمليات الضبط المطلوبة.
