15.18 مجموعة Genlock

مخطط التدفق
صورة 15–40

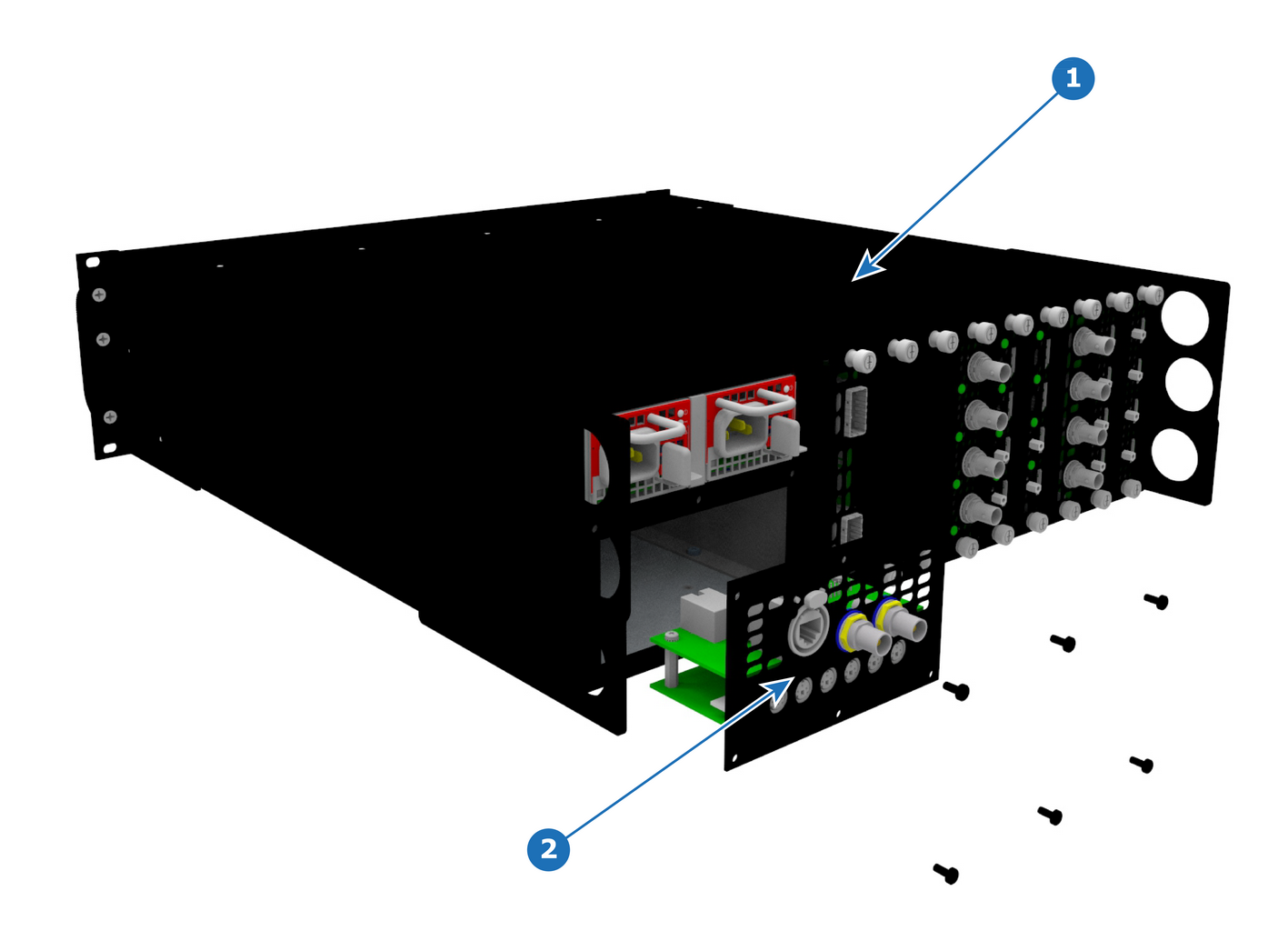

نظرة عامة
صورة 15–41
1
الشاسيه
2
مجموعة Genlock
القطع المعنية
GENLOCK/S3D S3
الأدوات الضرورية

عدد واحد مفك براغي فيليبس #2

كيفية إزالة مجموعة Genlock

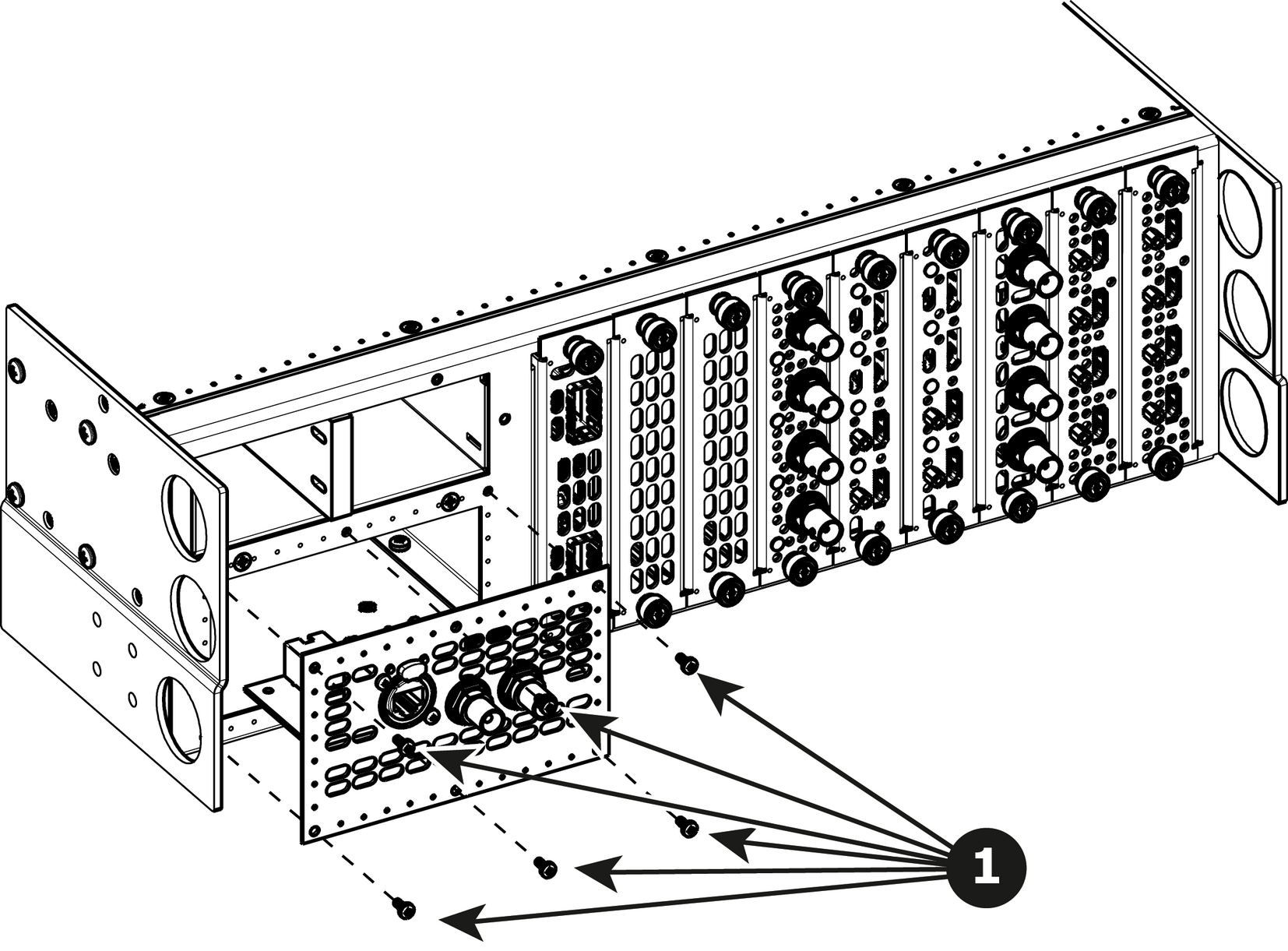

  1. قم بفك البراغي الستة ذات الرأس المفلطح (4-40 × 0.25) التي تربط مجموعة Genlock بالجزء الخلفي من الشاسيه.

    صورة 15–42

  2. اسحب مجموعة Genlock برفق بعيدًا عن الوحدة. لا تسحب المجموعة للخلف بعيدًا نظرًا لأنه ما يزال هناك كبلان متصلان.

    ملاحظة: في هذا النقطة لا يزال الكبلان يوصلان مجموعة جهاز تزامن الإشارات بالوحدة.

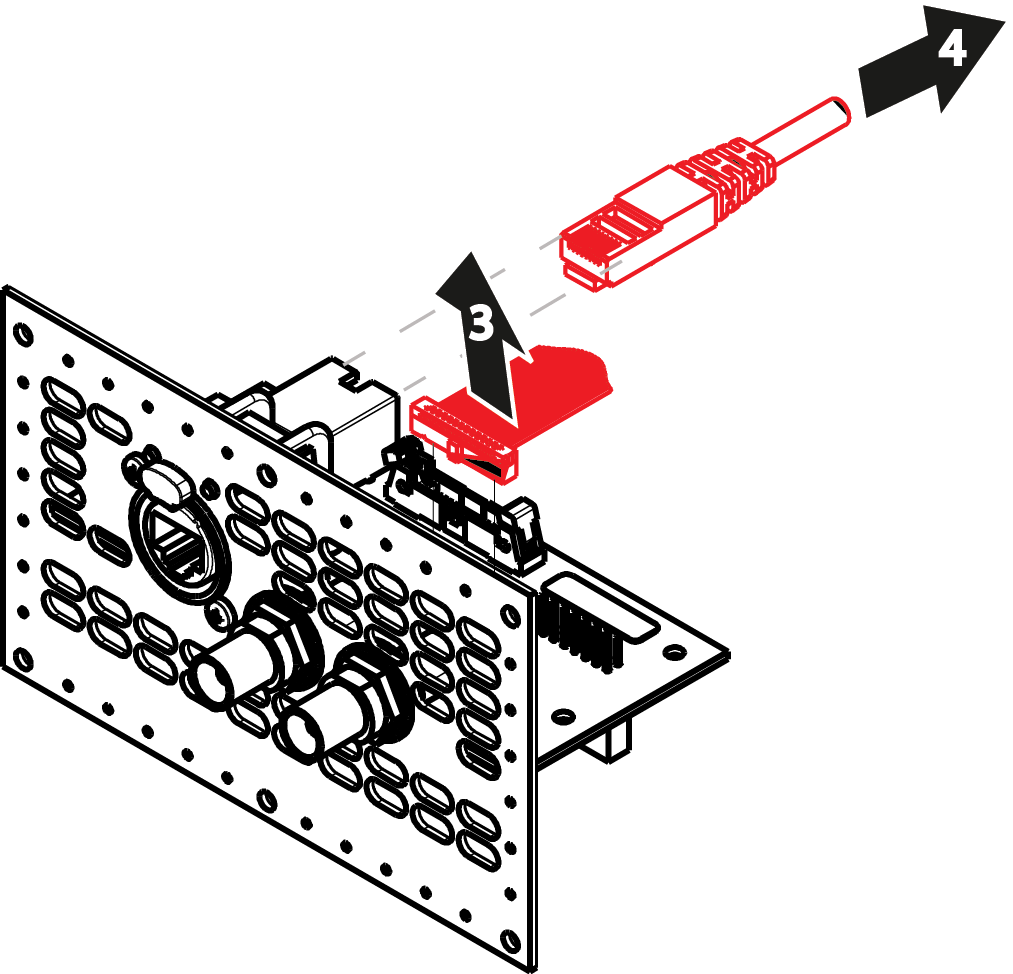

  3. قم بفك كبل شريط Genlock من الموصِّل واسحبه لأعلى بعيدًا عن لوحة Genlock.

    ملاحظة: يقوم هذا الكابل بتوصيل لوحة جهاز تزامن الإشارات باللوحة الرئيسية.
    صورة 15–43

  4. قم بفك كبل Ethernet من الموصِّل واسحبه للخلف وبعيدًا عن لوحة Genlock.

    ملاحظة: يقوم هذا الكابل بتوصيل لوحة جهاز تزامن الإشارات باللوحة الرئيسية.
كيفية تركيب مجموعة Genlock

لتركيب مجموعة Genlock، اتّبع نفس الإجراء بالترتيب العكسي.
