16.6 الغطاء العلوي

مخطط التدفق

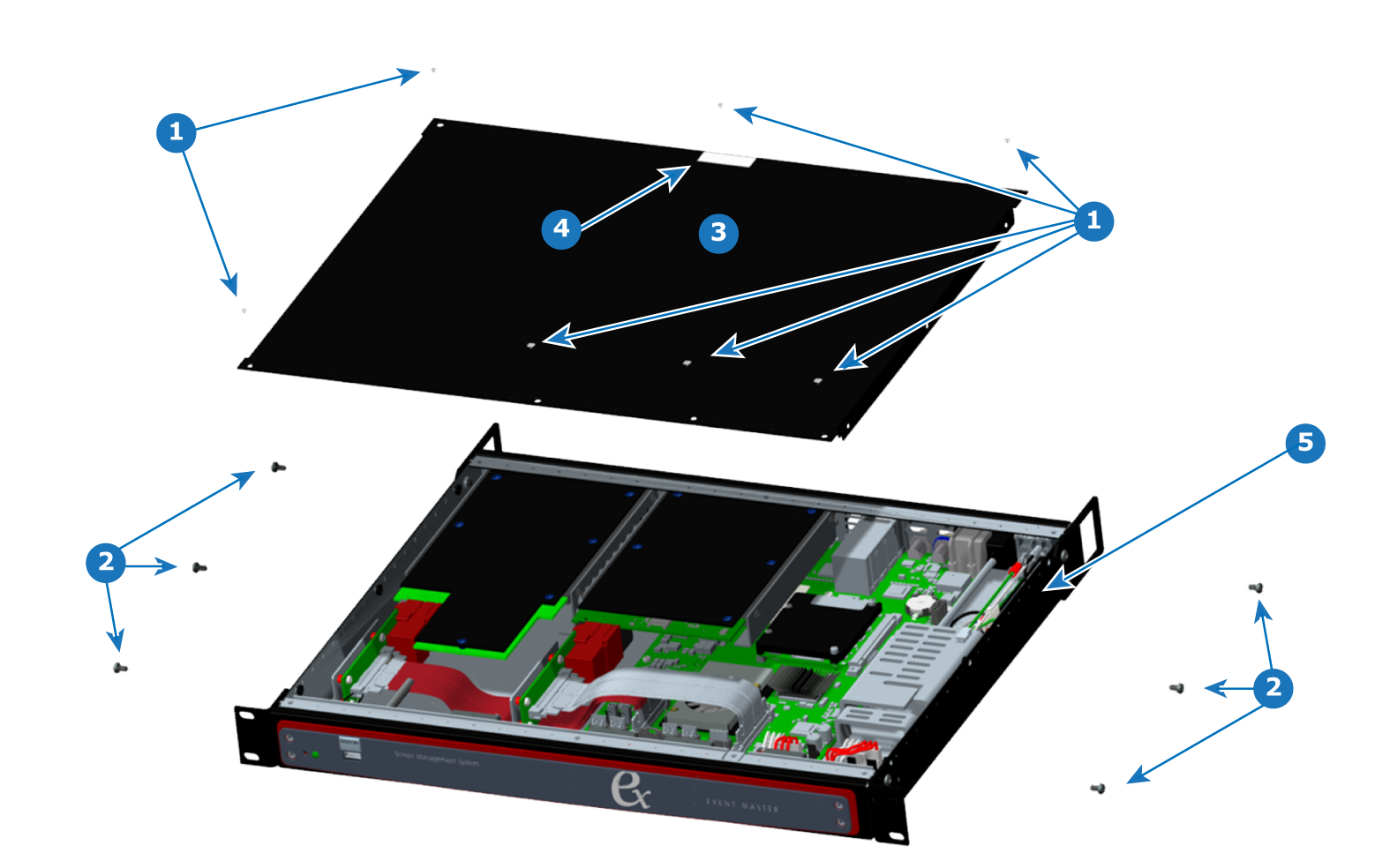

صورة 16–6 الغطاء العلوي
نظرة عامة
صورة 16–7 إزالة الغطاء العلوي EX
1
رأس مسطح، UC 82 درجة، براغي 4-40
2
برغي مسطح الرأس، براغي 6-32
3
الغطاء العلوي
4
ملصق التلاعب الواضح
5
الشاسيه
القطع المعنية
شاسيه EX
غطاء شاسيه EX
ملصق التلاعب الواضح
رأس مسطح، UC 82 درجة، برغي 4-40
برغي مسطح الرأس، برغي 6-32
الأدوات الضرورية
كيفية إزالة الغطاء الأمامي

  1. قم بفك براغي 4-40 السبعة ذات الرؤوس المسطحة، من أعلى الوحدة.

    يقع البرغي الأوسط على طول الحافة الخلفية للغطاء العلوي تحت ملصق التلاعب الواضح. قد تكون إزالة البرغي أسهل، إذا قمتَ بإزالة الملصق أولاً.

  2. قم بفك براغي 6-32 الستة ذات الرؤوس المسطحة، من أعلى الوحدة.
  3. ارفع الغطاء العلوي من الوحدة.
كيفية تثبيت الغطاء الأمامي

لتثبيت الغطاء العلوي على شاسيه EX، اتبع خطوات إجراء الإزالة بترتيب عكسي.

ملاحظة: استعمل أداة قفل مؤشر ترابط Loctite 242 (أو ما يعادله) على المسامير التي ترفق الغطاء العلوي بالشاسيه. أحكم ربط المسامير ذات الرأس المسطحة 4-40 بـ 5 بوصة-رطل. أحكم ربط 6-32 مسامير مفلطحة الرأس بـ 8 بوصة-رطل.
