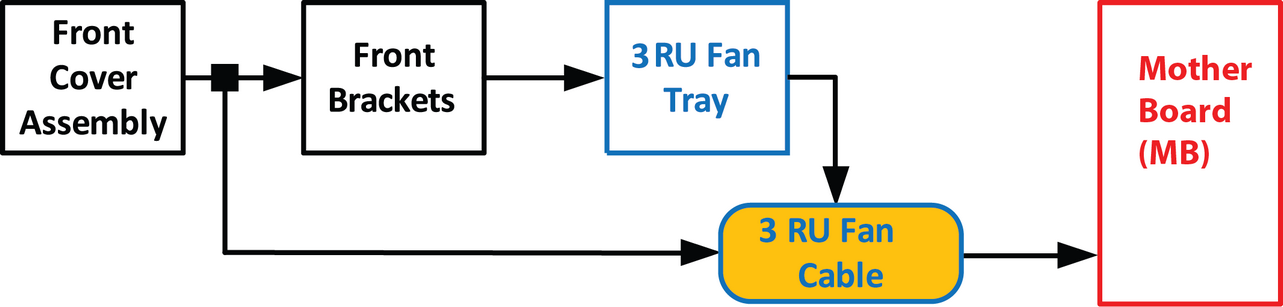

مخطط التدفق

ملاحظة: توفر مجموعة كبلات 3RU الطاقة لمراوح 3RU من اللوحة الأم.

ملاحظة: يتم توصيل جانب واحد من الكبل بدعامة معدنية يمكن الوصول إليها بعد إزالة درج المروحة 3RU. يتصل الجانب الآخر من مجموعة الكبل باللوحة الأم.

نظرة عامة

القطع المعنية

الأدوات الضرورية

• عدد واحد مفك براغي فيليبس #2
• مفك براغي سداسي

كيفية إزالة كبل مروحة 3RU

1. من أجل الوصول إلى اللوحة الأم، اتّبع الخطوات المفصّلة في الإجراءات الأخرى لإزالة مجموعة الغطاء الأمامي والدعامات الأمامية ودرج مروحة 3RU.

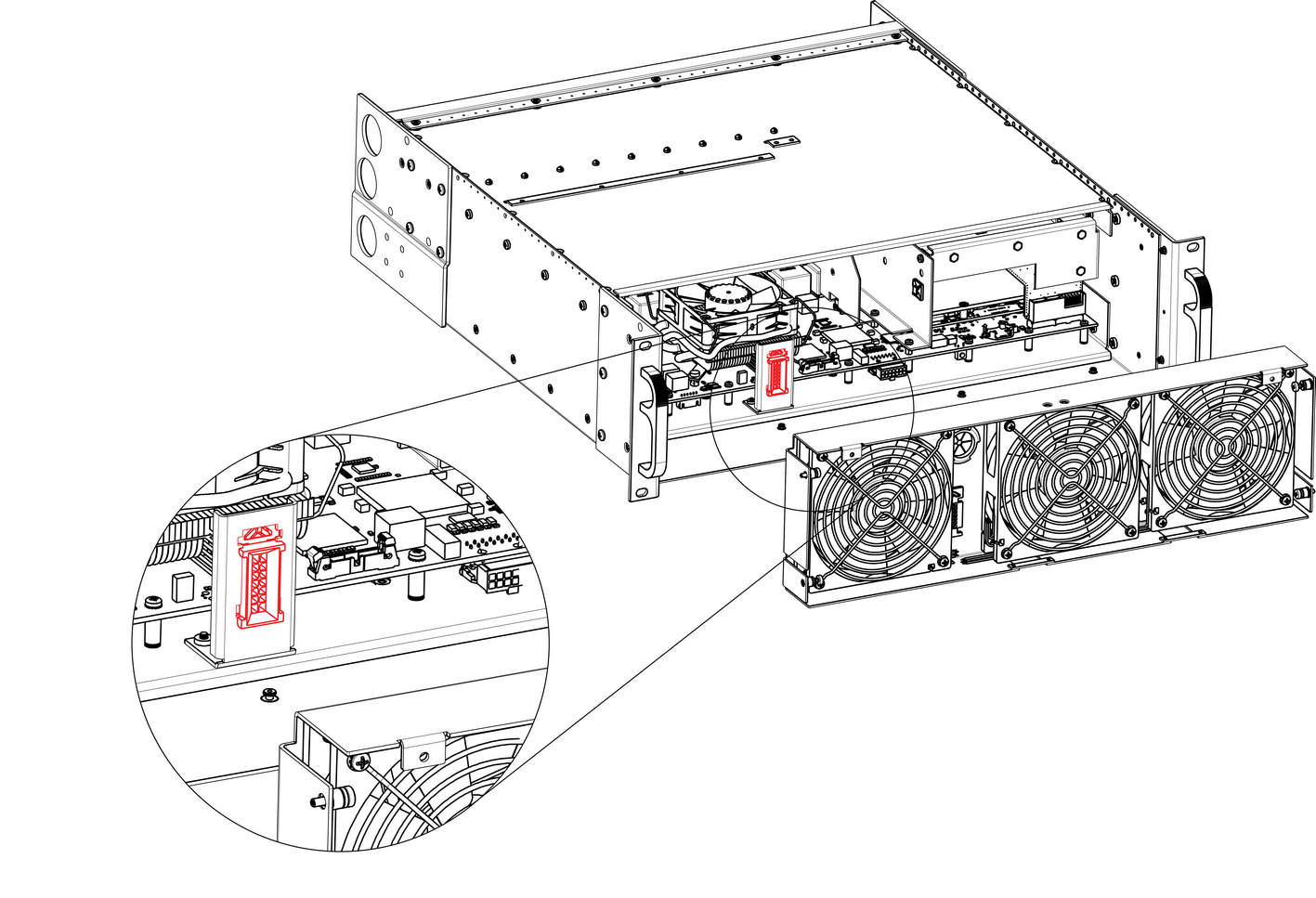

2. حدّد مكان موصِّل كبل 3RU المكشوف بعد إزالة درج المروحة 3RU. يتم توصيل الموصِّل على دعامة معدنية مركبة عموديًا في الشاسيه.

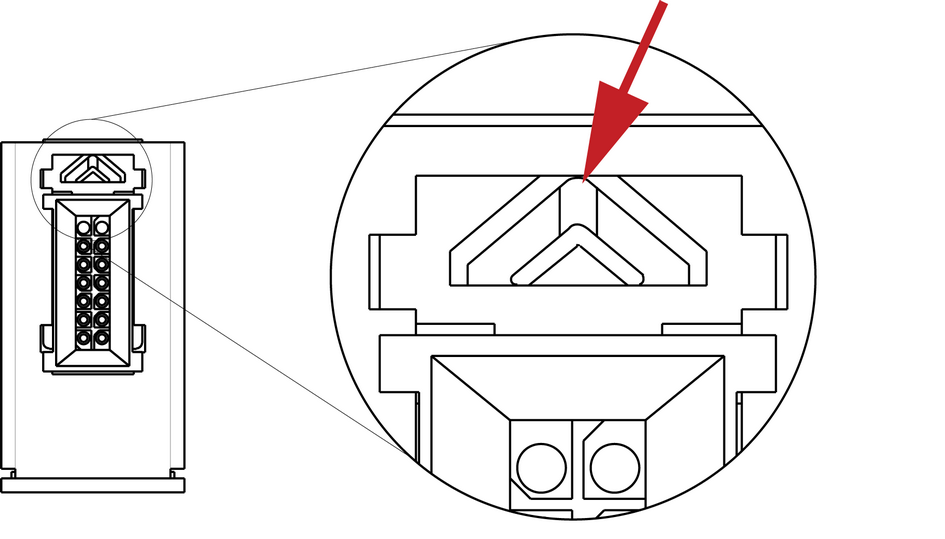

3. حدّد موقع القفل المفاجئ أعلى الموصِّل وادفعه للخلف لتحرير الموصِّل من الدعامة.

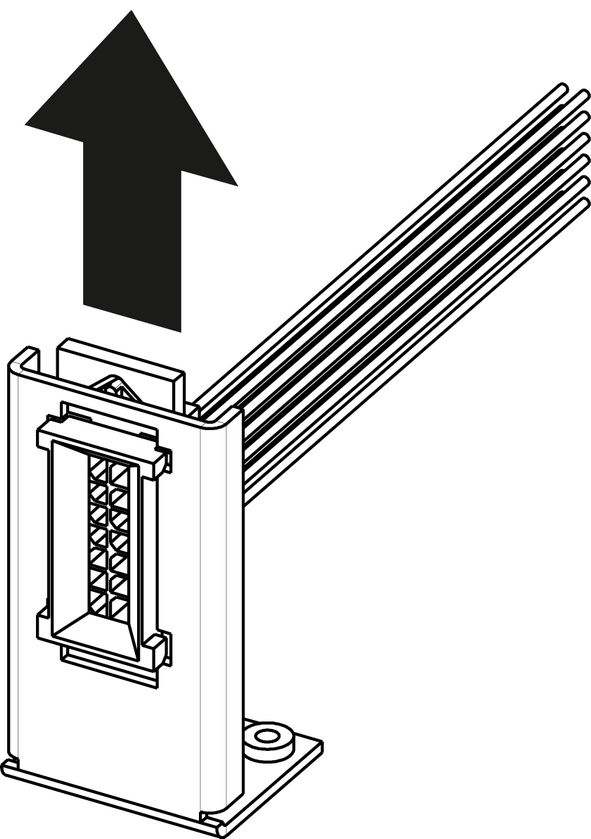

4. ادفع الموصِّل لأعلى حتى تحاذي الفتحات الموجودة في الدعامة المعدنية الحواف الموجودة على الموصلات.

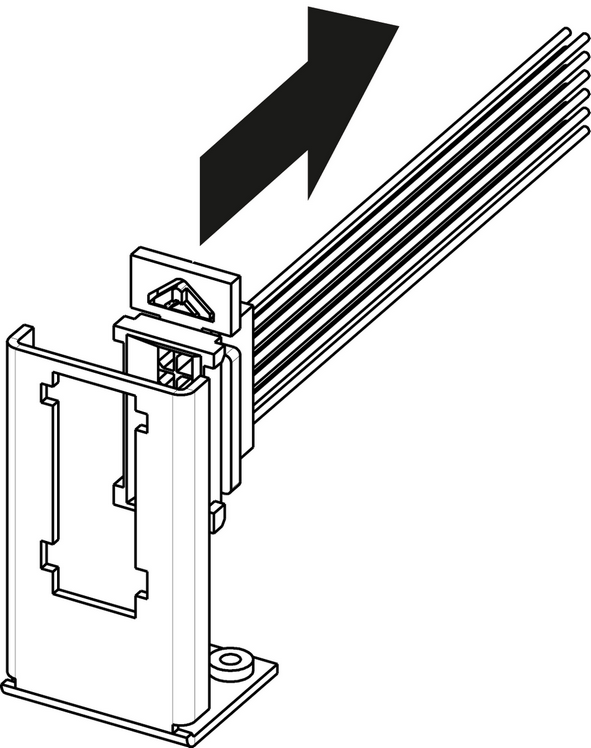

5. اسحب مجموعة كبل 3RU برفق بعيدًا عن الدعامة.

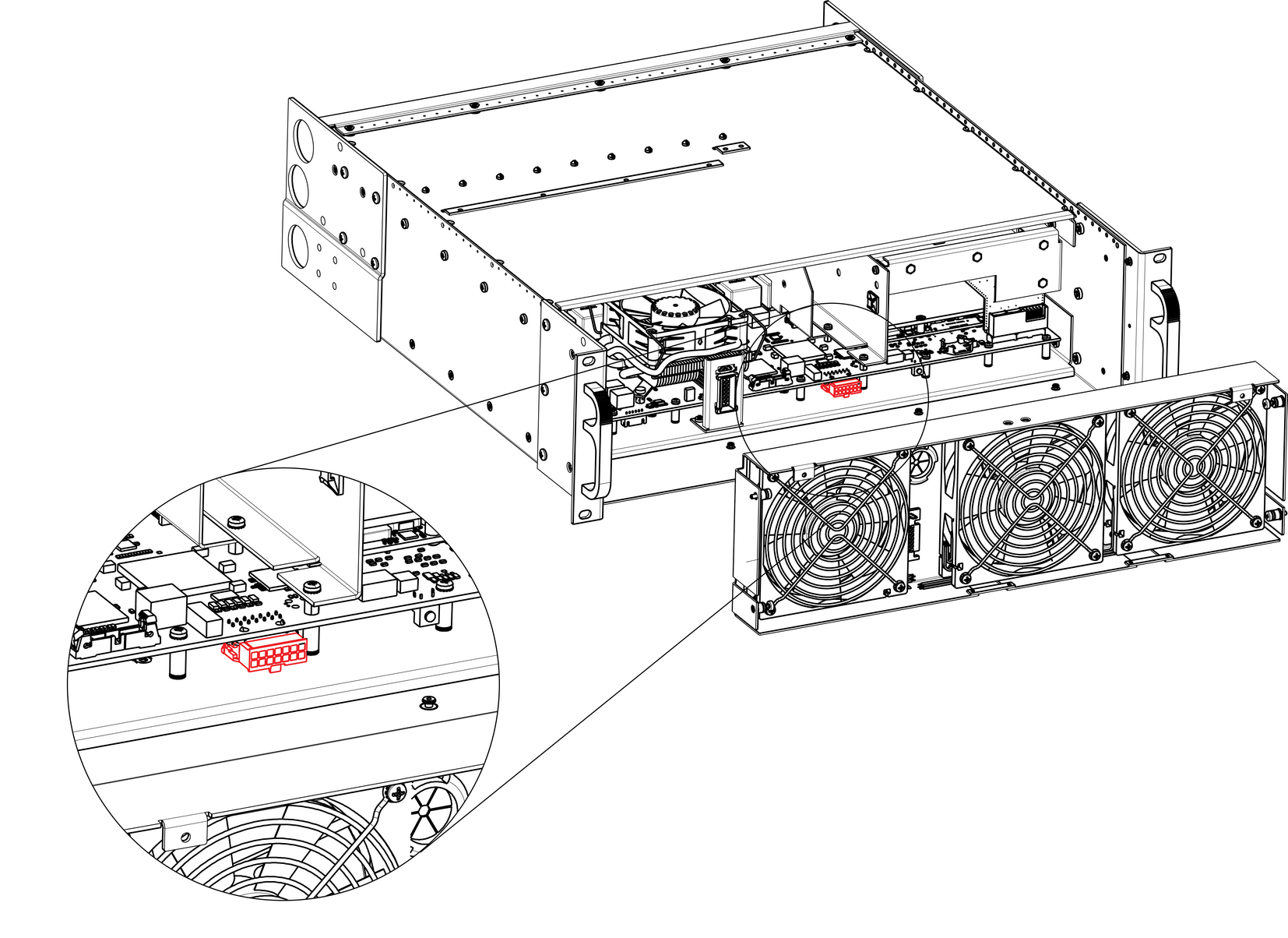

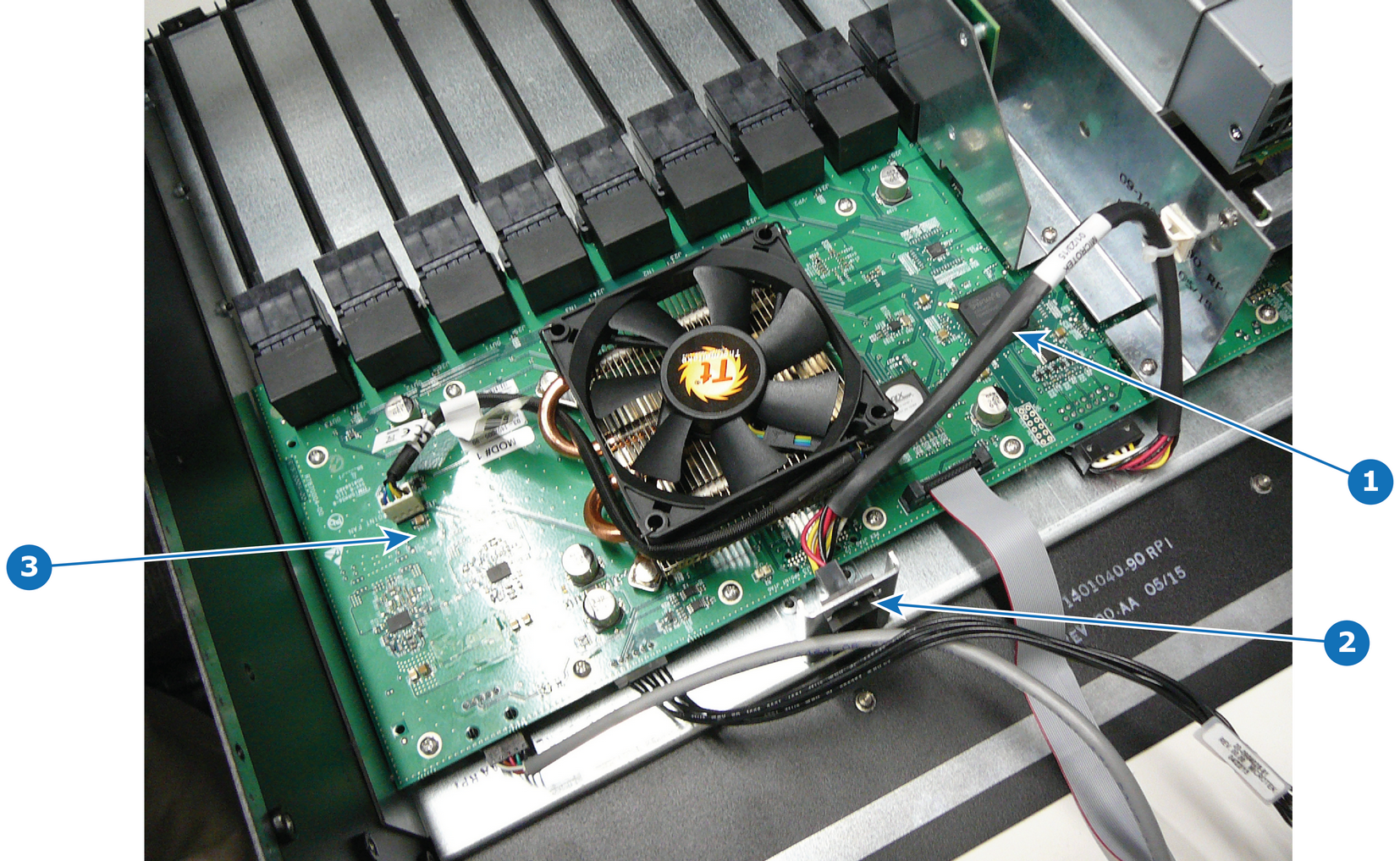

6. حدّد موقع كبل 3RU المتصل باللوحة الأم.



7. أزِل كبل 3RU من خلال دفعه للخارج برفق.



   ملاحظة: قد يكون من الضروري تحرير رابط الكبل الذي يحافظ على استقرار الكبل في مكانه على لوحة الدعم الجانبية.

كيفية تركيب كبل مروحة 3RU

لتركيب كبل مروحة 3RU، اتّبع نفس الإجراء بالترتيب العكسي.
