بشكل عام

في قائمة تكوين الإدخال، يمكن للمستخدمين تعيين موصلات الإدخال للإدخالات وضبط المعلّمات لتتناسب مع تنسيق الإشارة الواردة ومعلّمات التوقيت.

ترتيب بطاقة الإدخال

في نموذج E2، تشغل بطاقات الإدخال الفتحات من 3 إلى 10 وهي مناسبة تمامًا للفتحة 10.

في نموذج S3–4K، تشغل بطاقات الإدخال الفتحات من 4 إلى 6 وهي مناسبة تمامًا للفتحة 6.

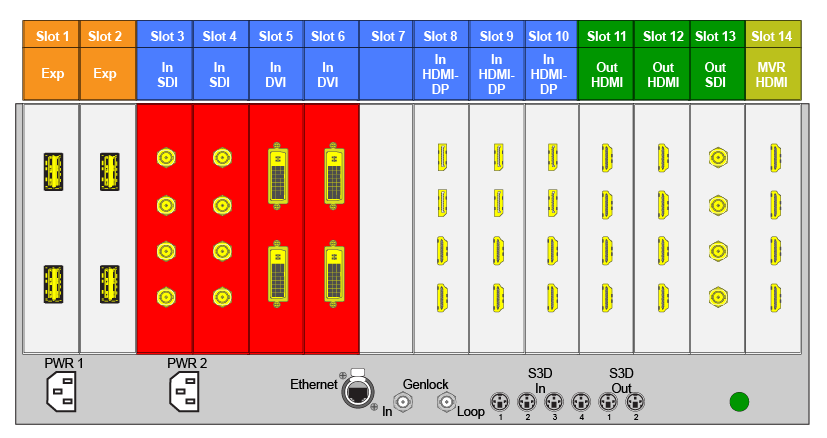

في حالة وجود فتحة إدخال فارغة بين فتحتي إدخال، يتم تمييز جميع بطاقات الإدخال الموجودة على يسار الفتحة الفارغة باللون الأحمر. يشير اللون الأحمر إلى أنه على الرغم من أن البطاقات ستعمل بشكل صحيح، إلا أن الإدخالات من هذه البطاقات لن تكون متاحة في "العارض المتعدد".

إذا كانت البطاقة الموجودة في الفتحة من النوع الخاطئ (على سبيل المثال، بطاقة الإخراج في فتحة الإدخال، أو العكس)، سيتم تعطيل الفتحة الموجودة في الرسم التخطيطي.

تجميع موصِّل الإدخال

سبب تجميع الموصِّل هو أنه من أجل استيعاب دقة أعلى مع عدم فقدان عرض النطاق الترددي الجيد، يجب إضافته إلى مسار الإشارة. من خلال الجمع بين الموصِّلات، يمكن إضافة دقة أعلى تصل إلى 4K عند 60 هرتز مع المسح الضوئي التدريجي مع مساحة الألوان الكاملة 4:4:4.

يتم تطبيق عدة قواعد عند تحديد تكوين الإدخال:

1. يمكن تعيين موصِّل الإدخال لتكوين إدخال واحد فقط.
2. يجب أن تكون موصلات الإدخال المتعددة في نفس التكوين من نفس النوع وفي نفس الفتحة أو في فتحات متجاورة. على سبيل المثال، لا يمكن أن يكون لديك موصل HDMI وموصل SDI في نفس تكوين الإدخال.
3. يمكن تكوين أحد الإدخالات من موصِّل واحد أو اثنين أو أربعة.
4. ما يزال يُعد الإدخال متعدد—الموصلات إدخالاً "واحدًا".
5. يمكن تعيين 4 موصلات أحادية كحد أقصى للإدخال.
6. يمكن تعيين 8 موصلات أحادية كحد أقصى لخلفية، الخلفية.
7. يمكن تعيين 128 تكوينًا كحد أقصى للإدخال.

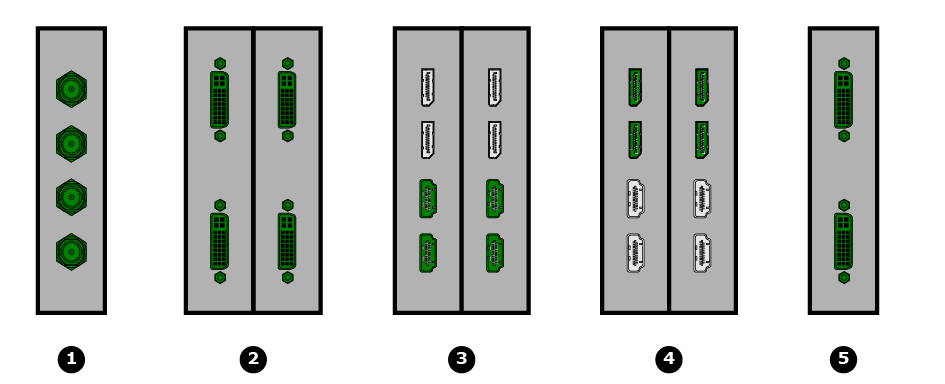

أمثلة على الإدخالات الصالحة بدقة 4K:

ألوان موصِّلات الإدخال

	لم يتم تعيينها ولم يتم الكشف عن أي إشارة إدخال
	لم يتم تعيينها لأي إدخال، ولكن تم الكشف عن إشارة
	مخصصة لإدخال، ويتم الكشف عن إشارة دخل
	مخصصة لإدخال، لكن لا يتم الكشف عن إشارة دخل

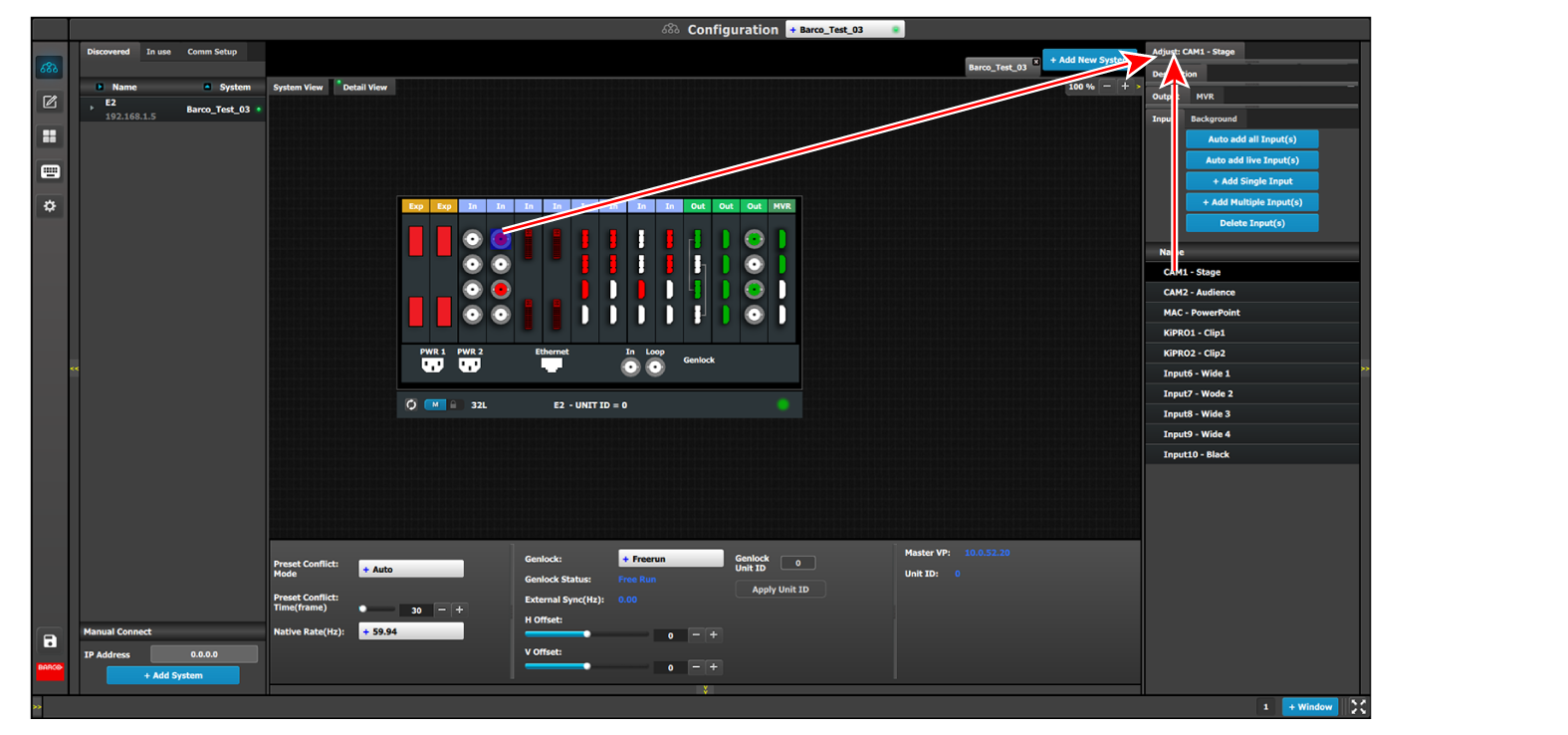

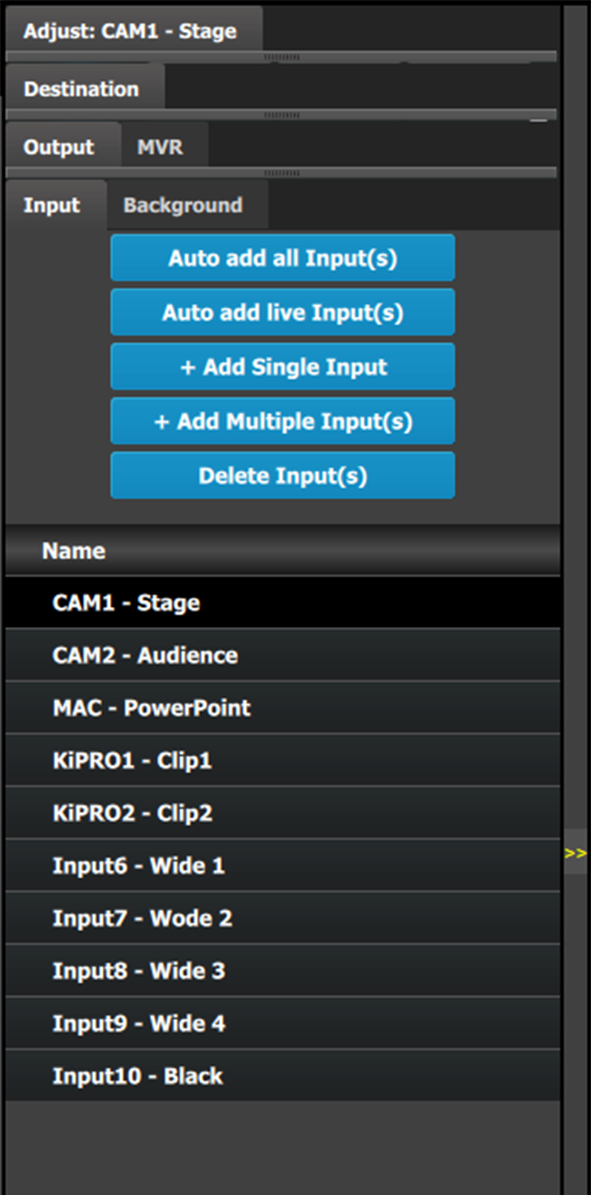

وصف قائمة تكوين الإدخال

يتم الوصول إلى قائمة تكوين الإدخال من خلال النقر فوق علامة التبويب "إدخال".

تقدم هذه القائمة: إضافة تلقائية لجميع الإدخالات: زر لتخصيص جميع موصلات الإدخال غير المعيّنة تلقائيًا لإدخال. إضافة الإدخال (الإدخالات) المباشرة تلقائيًا: زر لتخصيص جميع موصلات إدخال "المباشر" (YELLOW) تلقائيًا كإدخالات تم تكوينها. + إضافة إدخال واحد: زر لتخصيص الموصلات يدويًا لتكوين إدخال. + إضافة إدخالات متعددة: زر لتخصيص أكثر من موصِل يدويًا لفصل تكوينات الإدخال. حذف الإدخالات: زر لحذف الإدخالات غير المستخدمة أو القديمة. قائمة بجميع الإدخالات التي تم إنشاؤها بالفعل على النظام (على سبيل المثال، Cam 1، الإدخال 2).

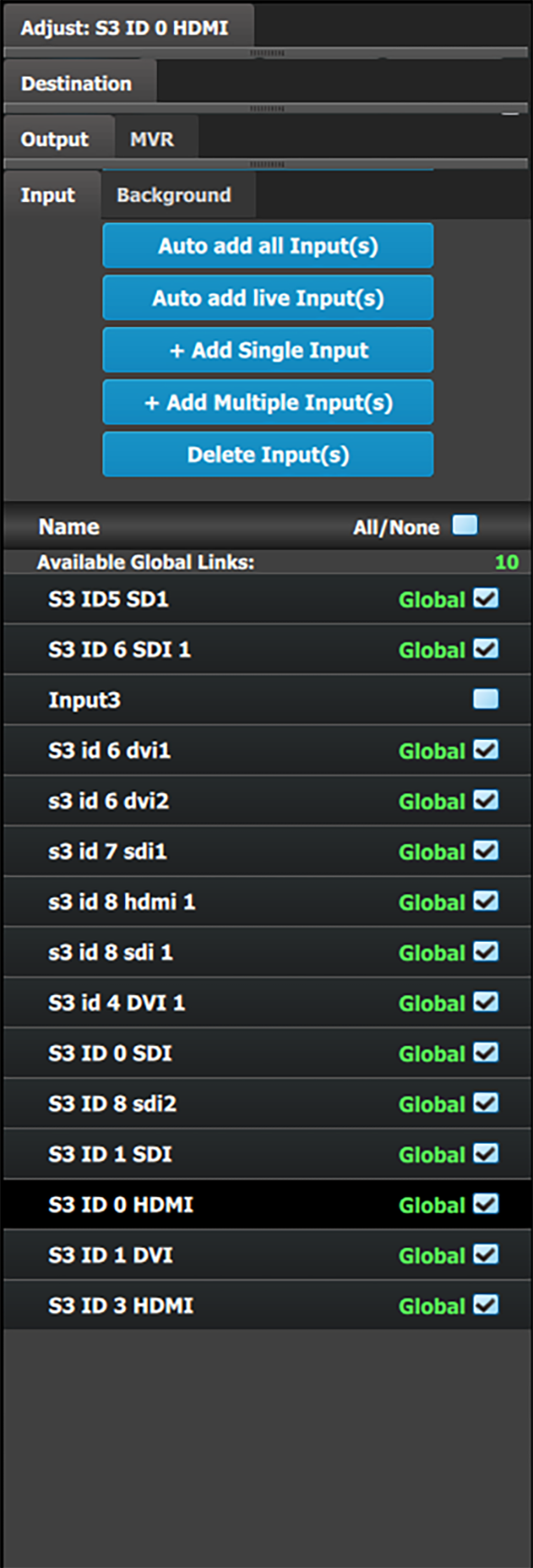

ملاحظة: يمكن أن يربط المستخدمون الآن أكثر من وحدتَي E2، أو أكثر من وحدتَي S3–4K في نظام واحد. في هذا التكوين، يتم دعم توسيع الإدخال فقط. يمكن أن يحدد المستخدمون ما يصل إلى 48 إدخالاً من إدخالات SL لأنظمة E2 المرتبطة و24 إدخالاً من إدخالات SL لأنظمة S3–4K المرتبطة ليتم تمييزها كـ "إدخال عالمي." تتوفر مربعات الاختيار "الإدخالات العامية" في صفحة التكوين، ضمن علامتي التبويب "الإدخال" و"الخلفية للإدخالات".

كيفية إضافة جميع الإدخالات تلقائيًا

يخصص زر Auto add all Inputs (إضافة جميع الإدخالات تلقائيًا) جميع موصلات الإدخال غير المعينة تلقائيًا كتكوينات إدخال فردية للرابط الفردي. في هذه اللحظة يتم الحصول على الإشارة الواردة ويتم حفظ ملف المصدر. لن تتأثر موصلات الإدخالات التي تم تعيينها بالفعل لإدخال ما. إذا تم الضغط على الزر، سيتم تلقائيًا تعيين جميع موصلات الإدخال التي لم يتم تعيينها مسبقًا. يتم إدخال البرنامج حسب الأسماء الافتراضية كـ [ConnectorType] "الإدخال 1، 2، 3...". يمكن إعادة تسمية أسماء تكوين الإدخال من خلال النقر المزدوج على الاسم وتحويل المربع إلى اللون الأزرق.

كيفية إضافة الإدخالات الحية تلقائيًا

يخصص زر Auto add live Inputs (إضافة إدخالات حية تلقائيًا) جميع موصلات الإدخالات الحية تلقائيًا كإدخالات فردية. لن تتأثر موصلات الإدخالات التي تم تعيينها بالفعل لإدخال ما. إذا تم الضغط على الزر في البداية، قبل توصيل أي مصادر، لن يتم تعيين أي إدخالات تلقائيًا. يتم إدخال البرنامج حسب الأسماء الافتراضية كـ [ConnectorType] "الإدخال 1، 2، 3...". يمكن إعادة تسمية أسماء تكوين الإدخال من خلال النقر المزدوج على الاسم وتحويل المربع إلى اللون الأزرق.

تضيف ميزة "إضافة حية تلقائيًا" إدخالات موصِّل واحد فقط. يجب تعيين أي إدخال خاص، مثل إدخال 4K متعدد الموصلات، يدويًا. راجع قسم كيفية إضافة إدخال أدناه.

كيفية إضافة إدخال

يمكن إضافة تكوينات الإدخالات يدويًا إلى الموصلات غير المعينة.

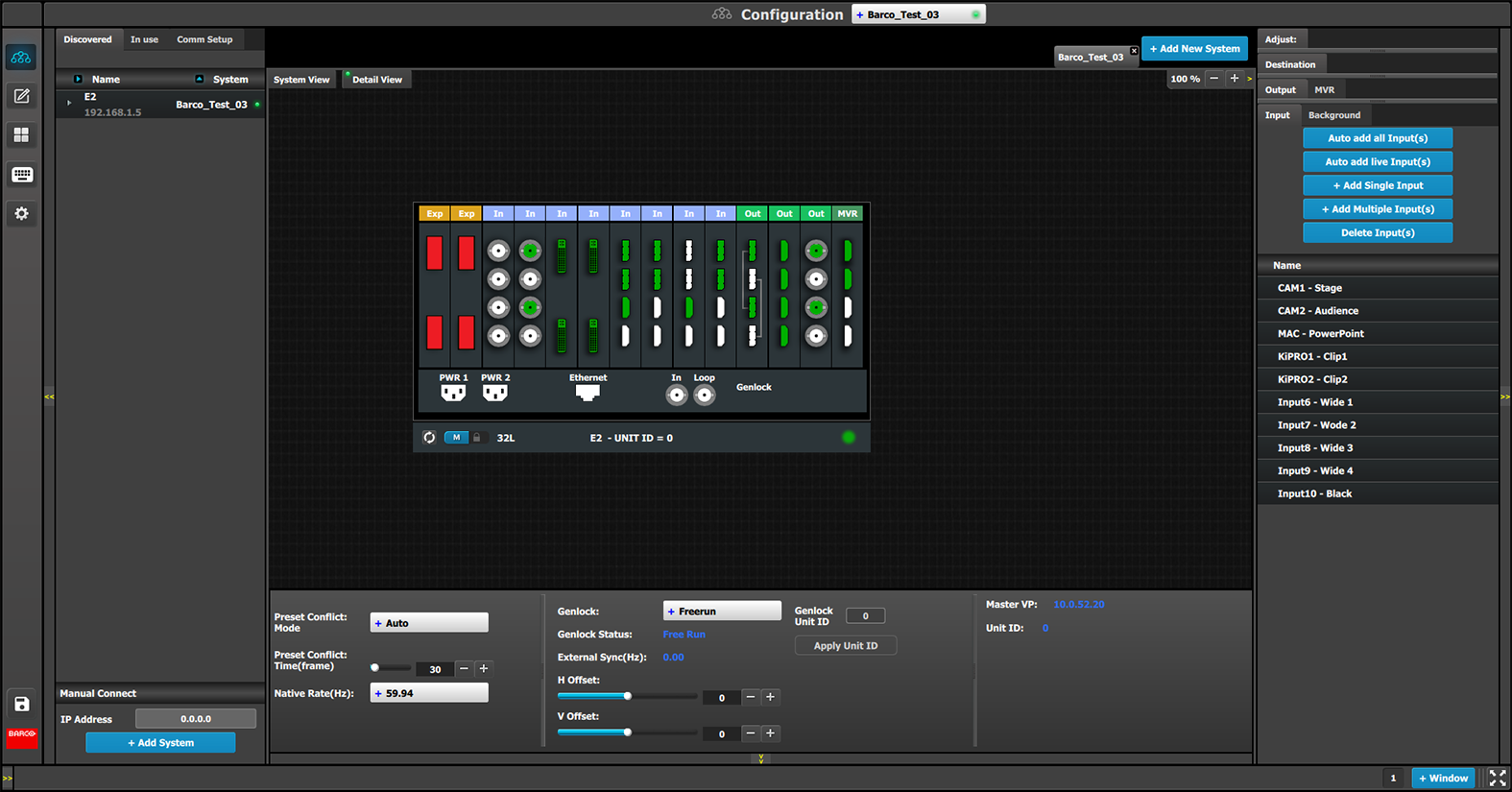

1. حدد علامة التبويب عرض التفاصيل في منطقة الرسم التخطيطي للنظام.

2. حدد موصِّل إدخال غير محدد (أبيض أو أصفر) من عرض التفاصيل.

   يمكن تحديد أكثر من موصِّل إدخال. سيتم تمييز الموصِّل (الموصلات) باللون الأزرق.



   ملاحظة: إذا كانت إشارة الإدخال 4K المقدم من قِبل 4 موصلات SDI، يلزم تحديد 4 موصلات SDI.
3. انقر فوق الزر Add Single Input (إضافة إدخال واحد).

كيفية حذف إدخال

1. انقر فوق الزر Delete Input(s) (حذف الإدخال (الإدخالات))

   يتم استبدال الزر Delete Input(s) (حذف إدخال(إدخالات)) بالزر Delete Selected (حذف المحدد) (المميز باللون الأحمر).

2. انقر فوق الموصِّل المقابل في المنطقة الرسومية.

   أو

   انقر فوق "x" على الجانب الأيمن في قائمة تكوين الإدخال.

   يتم تمييز الموصِّل (الموصلات) على الفور باللون الأزرق.

3. يكتمل الحذف بالنقر فوق زر Delete Selected (حذف الوجهة المحددة).

كيفية الوصول إلى إعدادات تكوين الإدخال

يتم إجراء التعديلات على الإدخالات في لوحة "الضبط":

1. حدد الإدخالات من قائمة التكوين

   أو

   النقر على رسم الموصِّل.

   يتم تحديد إدخال.

2. انقر فوق علامة التبويب ضبط الموجودة أعلى منطقة الضبط.



   يتم عرض لوحة ضبط الإدخال.

وصف لوحة ضبط الإدخال

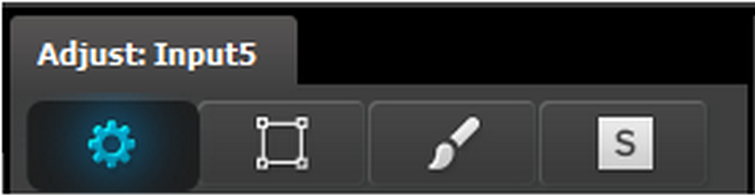

لوحة ضبط الإدخال مقسمة إلى أربعة أقسام.
	الصفحة الرئيسية التنسيق والتوقيت ضبط اللون معلومات الاتصال

لوحة ضبط الإدخال > الصفحة الرئيسية

هذه القائمة متاحة في نسختين حسب نوع الإدخال:

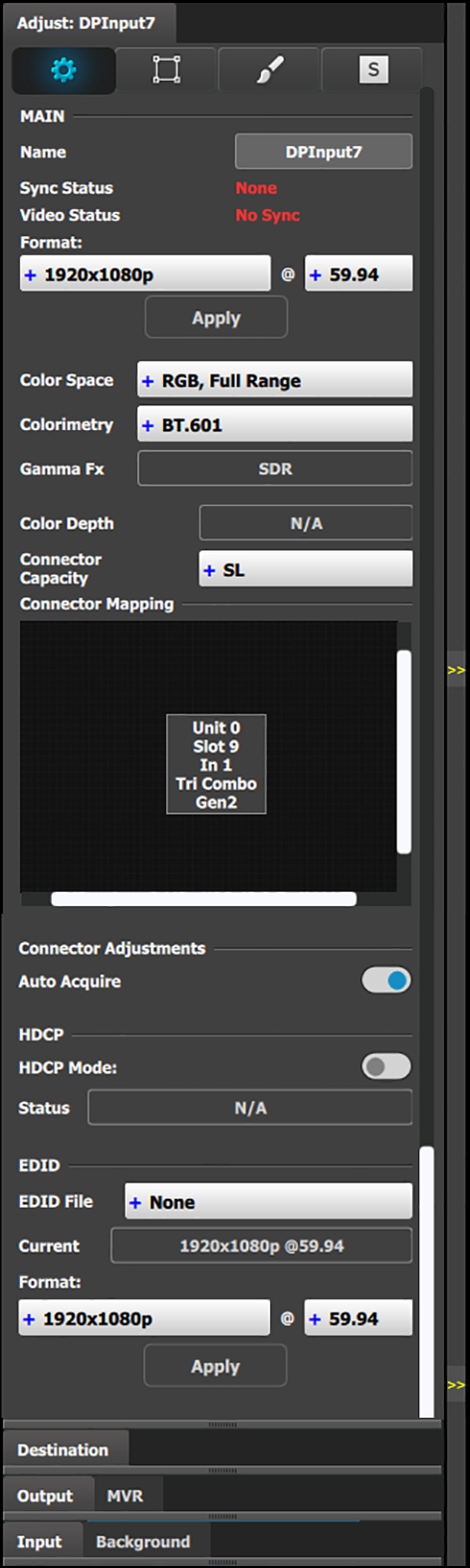

• أنواع إدخالات - النصف العلوي من DVI وHDMI وDisplayPort–
	الاسم: يحرر اسم تكوين الإدخال. حالة المزامنة: تكتشف مزامنة فيديو جيدة. حالة الفيديو: يشير إلى ما إذا كانت سعة الموصِّل متساوية مع دقة الإدخال. التنسيق: يتم عرض تنسيق الفيديو المكتشف هنا. إذا لم يتم تحديد "الاكتساب التلقائي" أدناه، فسيتم تحديد تنسيق فيديو الإدخال المرغوب هنا من القائمة المنسدلة. مساحة اللون: تظهر مساحة اللون المكتشفة هنا. في حالة وجود مصدر غير متوافق مع معايير VESA، يمكن أن تكون مساحة الألوان غير مطابقة للمعالجة. في هذه الحالة، يمكن تحديد مساحة ألوان مختلفة لاستيعاب الإشارة. المتاح هو: RGB، نطاق كامل RGB، نطاق مخفض SMPTE، نطاق كامل SMPTE، نطاق مخفض قياس الألوان: اختر توصية قياس الألوان الخاص بقطاع الاتصالات الراديوية (ITU-R) للإخراج. التوصيات المتوفرة هي: BT.601 (SDTV) BT.709 (HDTV) BT.2020 (UHD) DCI-P3 (عرض فيلم رقمي) Gamma Fx: اختَر تنسيق Gamma للإخراج. قيم Gamma Fx هي: SDR HLG PQ/HDR10 عمق اللون: يعرض هذا الحقل عمق بت اللون لإشارة الإدخال بعدد وحدات البت لكل بكسل. سعة الموصِل: كل موصِّل لديه الخيار لاستيعاب معايير النطاق الترددي المختلفة عبر واجهته. يُشار إلى هذا باسم: لا شيء يتم إيقاف تشغيل الموصِّل ولا يمكنه قبول أي فيديو، ويتم تحرير عرض النطاق الترددي لهذا الموصِّل ليتم استخدامه بواسطة موصِّل آخر. الموصل غير نشط في التمثيل الرسومي. قد يلزم تحديد الموصلات إلى "لا شيء" قبل تحديد DL أو 4K على الآخرين. ارتباط فرديSL يمكن للموصِّل استيعاب دقة تصل إلى 2048 × 1200 عند 60 هرتز.

• سعة الموصِّل (تابع):

  • ارتباط DLمزدوج يمكن للموصِّل استيعاب دقة تصل إلى 2560 × 1600 عند 60 هرتز.

    ملاحظة: يمكن أن يستوعب موصِّل الارتباط المزدوج أيضًا إشارة 3840 × 1080 أو 2048 × 2160، والتي تتوفر أيضًا في قائمة EDID بمجرد تحديد DL لهذا الإدخال.

  • 4K يمكن للموصل استيعاب دقة تصل إلى 4K عند 60 بكسل.

    ملاحظة: على بطاقة إدخال من الجيل الأول، من أجل استيعاب إشارة 4K عند 60، يجب استخدام موصلات 2 أو 4.

• تعيين الموصِل: يعرض معرّف الوحدة ورقم الفتحة ورقم الموصِّل في الفتحة ونوع بطاقة الإدخال.

• الاكتساب التلقائي: يعمل على تمكين وضع الاكتساب التلقائي. أثناء الاستحواذ، يكتشف النظام ويكتسب نوع الإدخال والدقة. يُرجى أدناه للحصول على تفاصيل بخصوص هذه الميزة. الإعداد الافتراضي هو تشغيل

  تكتسب الإدخالات الفيديو الوارد تلقائيًا كمعيار. إذا لم يتم تحديد الإعداد، فستكون الإشارة المحددة أو التي تم الحصول عليها مسبقًا هي الفيديو الصحيح فقط.

• وضع HDCP

  يمكّن إعداد HDCP للإدخال المحدد.

  الإعداد الافتراضي لإدخالات DisplayPort وDVI وHDMI هو إيقاف تشغيل. لتشغيل وضع HDCP، انقر فوق مربع الاختيار الفارغ. عندما يعرض مربع الاختيار علامة اختيار، يكون وضع HDCP قيد التشغيل. لا ينطبق وضع HDCP على إدخالات SDI.

• EDID

  يمكن أن تحتوي جميع الإدخالات (باستثناء SDI) على EDID (بيانات تعريف العرض الموسّعة) وفقًا لسعة الموصِّل. EDID المحددة حاليًا مرئية في المربع الحالي.

• التنسيق: توفر القائمة المنسدلة مع وظيفة البحث الخاصة بها طريقة لتحديد أي من معرّفات EDID القياسية VESA أو SMPTE بالإضافة إلى معدل الإطارات. بمجرد تحديده، يجب الضغط على زر Apply (التطبيق) لبرمجة الإدخالات.

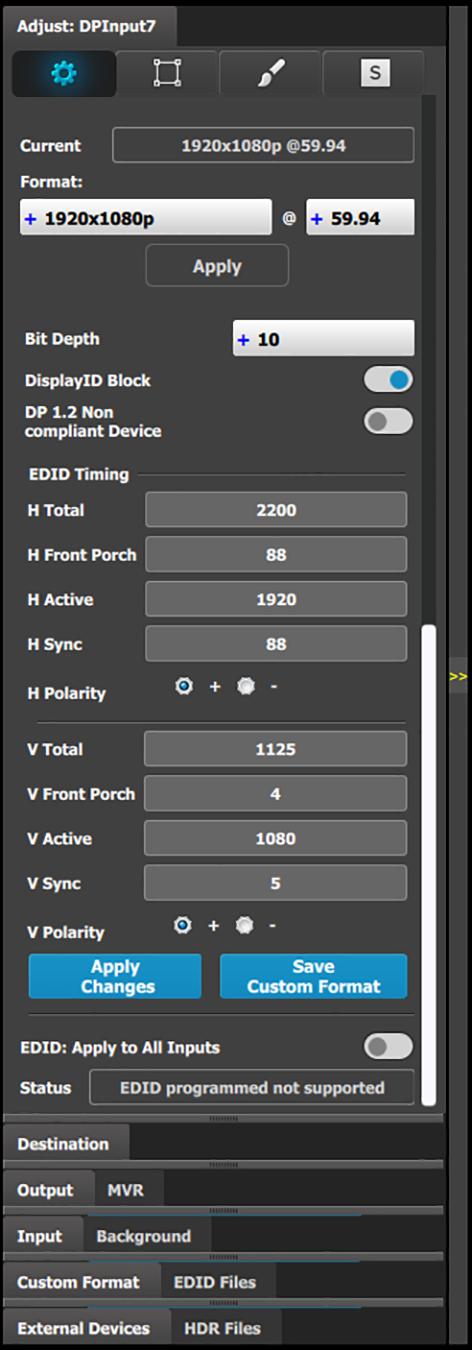

• أنواع إدخالات - النصف السفلي من DVI وHDMI وDisplayPort–

عمق البت: عمق البت الذي يختاره المستخدم للاستخدام مع EDID المخصصة. DisplayID Block (لمدخلات DP 1.2 فقط): عند تحديد مربع الاختيار هذا، تتم برمجة EDID مع كتلة بيانات "هيكل العرض المتجانب". هذا مفيد لتكوينات إدخالات الموصلات المتعددة. لا تقم بتمكين هذه الميزة إذا كان الإدخال عبارة عن تكوين إدخال فردي. جهاز DP 1.2 غير متوافق: حدد للإشارة إلى أن الجهاز غير متوافق مع مواصفات DisplayPort 1.2. توقيت EDID: يمكن تحرير توقيت EDID إلى EDID غير قياسية أو مخصصة من خلال النقر المزدوج على كل مربع توقيت وإدخال قيمة. يحتاج توقيت EDID إلى اتباع قواعد VESA، وعادة ما يلزم استخدام آلة حاسبة VESA. بمجرد إدخال قيمة، يجب الضغط على ENTER (إدخال). يمكن تطبيق EDID المحدد أو EDID المخصص على كافة الإدخالات من نفس النوع مرة واحدة من خلال تحديد خانة الاختيار في نهاية اللوحة. زر Apply Changes (تطبيق التغييرات): يطبق التغييرات على تنسيق الإدخال الحالي. حفظ التنسيق المخصص: يحفظ التغييرات على تنسيق مخصص. EDID: تنطبق على جميع المدخلات: يطبق التنسيق الحالي على جميع المدخلات.

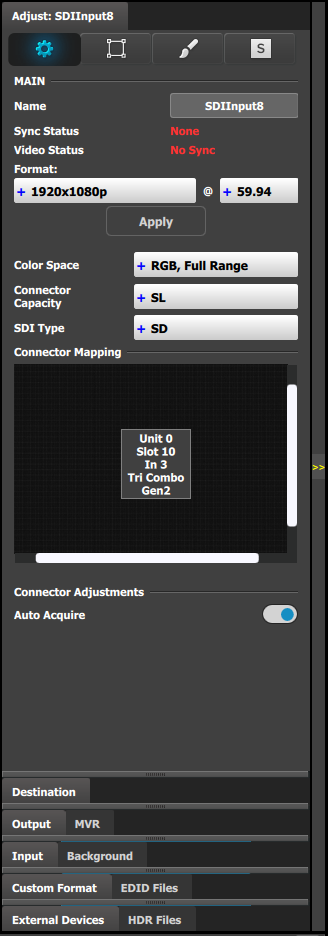

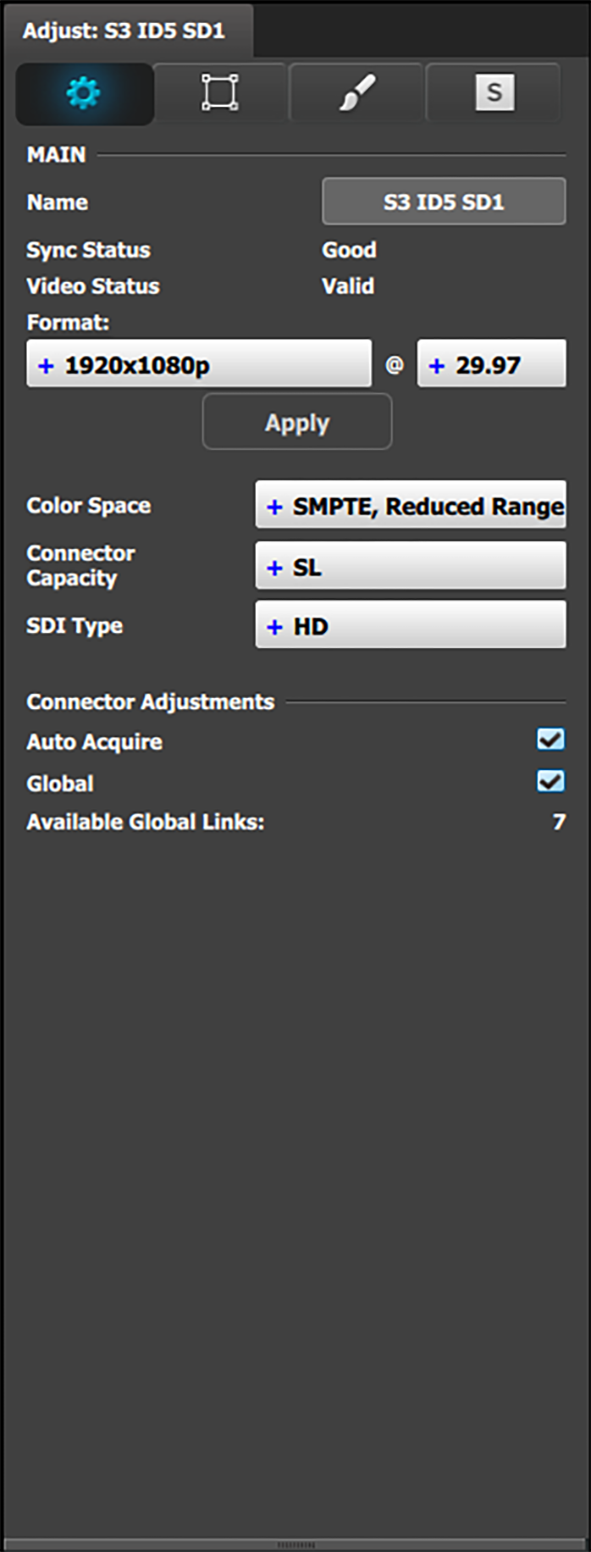

نوع إدخال • SDI
قائمة تكوين إدخالات SDI تشبه قائمة DVI/HMDI/DP ولكن بدون قسمي EDID وHDCP. بالإضافة إلى ذلك، تتضمن قائمة SDI تحديدًا إضافيًا لنوع SDI.
	الاسم: يحرر اسم تكوين الإدخال. حالة المزامنة: تكتشف مزامنة فيديو جيدة. حالة الفيديو: يشير إلى ما إذا كانت سعة الموصِّل متساوية مع دقة الإدخال. التنسيق: يتم عرض تنسيق الفيديو المكتشف هنا. إذا لم يتم تحديد "الاكتساب التلقائي" أدناه، فسيتم تحديد تنسيق فيديو الإدخال المرغوب هنا من القائمة المنسدلة. مساحة اللون: تظهر مساحة اللون المكتشفة هنا. في حالة وجود مصدر غير متوافق مع معايير VESA، يمكن أن تكون مساحة الألوان غير مطابقة للمعالجة. في هذه الحالة، يمكن تحديد مساحة ألوان مختلفة لاستيعاب الإشارة. المتاح هو: RGB، نطاق كامل RGB، نطاق مخفض SMPTE، نطاق كامل SMPTE، نطاق مخفض سعة الموصِل: كل موصِّل لديه الخيار لاستيعاب معايير النطاق الترددي المختلفة عبر واجهته. يُشار إلى هذا باسم: لا شيء يتم إيقاف تشغيل الموصِّل ولا يمكنه قبول أي فيديو، ويتم تحرير عرض النطاق الترددي لهذا الموصِّل ليتم استخدامه بواسطة موصِّل آخر. الموصل غير نشط في التمثيل الرسومي. يلزم تحديد الموصلات إلى "لا شيء" قبل تحديد DL أو 4K على الآخرين. ارتباط فرديSL يمكن للموصِّل استيعاب دقة تصل إلى 2048 × 1080 عند 60 هرتز. 4K يمكن للموصل استيعاب دقة تصل إلى 4K عند 60 بكسل. ملاحظة: على بطاقات إدخال من الجيل الأول، من أجل استيعاب إشارة 4K عند 60، يجب استخدام موصلات 2 أو 4.

• نوع SDI (متوفر مع نوع موصِّل SDI): يسمح بالاختيار بين SD (297 ميغابايت)؛ HD (1.5 غيغابايت)؛ 3G (3 غيغابايت) المستوى A أو المستوى B أو المستوى A 2SI أو المستوى B 2SI؛ 6 جيجا (6 غيغابايت)؛ أو 12 جيجا (12 غيغابايت). تتوفر إعدادات 6G و12G فقط لإدخالات SDI على بطاقة إدخال Tri-Combo.

  تختلف خيارات نوع SDI، استنادًا إلى تنسيق إشارة الإدخال. على سبيل المثال، من أجل:

  • NTSC/PAL—يمكن أن يكون نوع SDI فقط SD.
  • 1080i أو 1080 بكسل، بمعدل تحديث أقل من أو يساوي 30 هرتز—يمكن أن يكون نوع SDI HD فقط.

  • 1080 بكسل، بمعدل تحديث أكبر من 30 هرتز—يمكن أن يكون نوع SDI:

    • المستوى A (افتراضي)
    • المستوى B
    • المستوى A 2SI
    • المستوى B 2SI

    لا تتوفر خيارات 2SI إلا إذا كان تكوين الإدخال/الإخراج يحتوي على 4 موصلات SDI من نفس البطاقة، وكان تنسيق الإخراج إما 1920 × 1080 أو 2048 × 1080.

مناقشة ميزة الاكتساب التلقائي:

عندما يكون الاكتساب التلقائي قيد التشغيل، يقوم النظام بإجراء اكتساب مزامنة كاملة على إشارة الإدخال عندما:

• حددتَ أحد المدخلات
• يتغير نوع الإدخال
• يتغير معدل مزامنة إشارة الإدخال

أثناء عملية الاستحواذ، يكتشف النظام نوع الإدخال والدقة ويكتسبها عند إيقاف تشغيل الاكتساب التلقائي، يستخدم النظام آخر تكوين معروف، إن أمكن. إذا كانت إشارة الإدخال غير متوافقة مع التكوين المحفوظ، فقد لا يكون قفل الإدخال الجيد ممكنًا. في هذه الحالة، يعرض حقل اسم التنسيق في قائمة الحالة رسالة إشارة غير صالحة.

يُرجى ملاحظة النقاط الهامة التالية فيما يتعلق بالاكتساب التلقائي:

• يُوصى "بإيقاف الاكتساب التلقائي" في التطبيقات التي قمتَ بالفعل بتكوين إعداد إدخال النظام فيها وحفظه.
• في حال يتم تشغيل الاكتساب التلقائي وتم تحديد إدخال صالح لا يحتوي على إدخالات محفوظة مقترنة به، يحاول النظام اكتشاف المصدر والحصول عليه. قد تستغرق هذه العملية بضع لحظات.
• في حالة إيقاف الاكتساب التلقائي، يستخدم النظام آخر تكوين معروف لكل إدخال، إلى أقصى حد ممكن، بمقارنة توقيت الإدخال بالتكوينات في مكتبة النظام. يمكن أن تكون هذه التكوينات ملفات مخصصة أو تكوينات افتراضية للنظام.
• يمكن لمعظم المستخدمين ترك "اكتساب تلقائي" قيد التشغيل. قد يختار المستخدمون المتقدمون الذين يعرفون معلّمات توقيت فيديو الإدخال إيقاف تشغيل الاكتساب التلقائي وتحديد المعلّمات يدويًا.

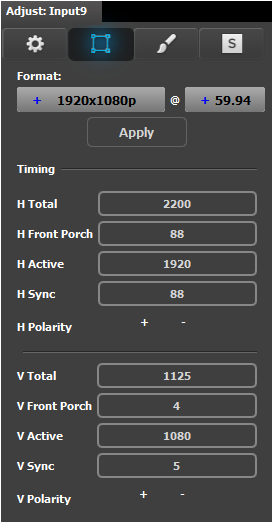

لوحة ضبط الإدخال > التنسيق والتوقيت

هذه حالة وقوائم إعلامية. لا يمكن إجراء أي تعديلات على لوحة التنسيق والتوقيت هذه.

التنسيق: صيغة الفيديو للإدخال مجموع H: إجمالي عدد وحدات البكسل في كل سطر مدخل H الأمامي: الإزاحة بين نهاية المنطقة النشطة وبداية مزامنة H. H النشط: الحجم الأفقي للمنطقة النشطة بالبكسل مزامنة H: عرض مزامنة H بالبكسل قطبية H: قطبية (عالية أو منخفضة نشطة) لنبض المزامنة الأفقية (لا توجد في SDI) إجمالي V: إجمالي عدد الأسطر لكل إطار مدخل V الأمامي: الإزاحة في الخطوط بين نهاية المنطقة النشطة للإخراج وبداية مزامنة V V النشط: الحجم الرأسي لمنطقة الإخراج النشطة مزامنة V: عرض مزامنة V بالخطوط قطبية V: قطبية (عالية أو منخفضة نشطة) لنبض المزامنة الرأسية (لا توجد في SDI)

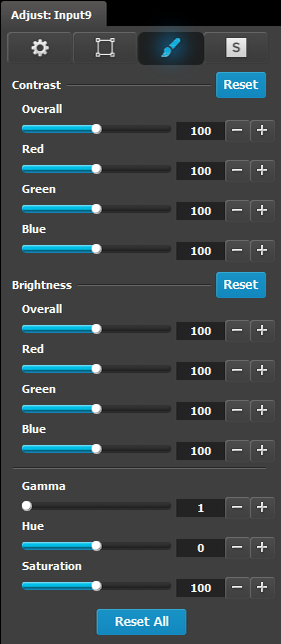

لوحة ضبط الإدخال > ضبط اللون

تتيح هذه القائمة ضبط الألوان لكل إدخال.

يمكن ضبط إعدادات السطوع وتباين RGB. يتراوح الضبط الكلي من 50 إلى 150. تتراوح عمليات ضبط الأحمر/الأخضر/الأزرق الفردية من 25 إلى 150. الإعداد الافتراضي لجميع هذه الخصائص هو 100. يمكن ضبط غاما داخل النطاق من 0.31 إلى 3.29. الإعداد الافتراضي هو 1.0. يمكن ضبط تدرج الألوان في نطاق من -90 إلى +90 درجة. الإعداد الافتراضي هو 0 درجة. يمكن ضبط التشبع في نطاق من 0 إلى 150. الإعداد الافتراضي هو 100. إعادة تعيين الكل تغير جميع القيم إلى إعداداتها الافتراضية.

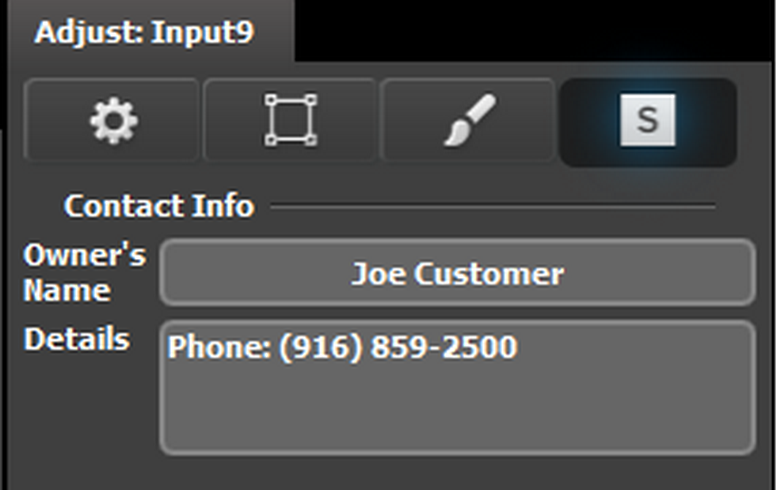

لوحة ضبط الإدخال > معلومات الاتصال

تتيح هذه القائمة للمستخدم إدخال معلومات الاتصال لسهولة التعرُّف عليها.
